ניהול תצוגות ברוויט: המדריך המקצועי המלא לView Templates, Visibility Graphics וסינון תצוגות

מהו ניהול תצוגות ברוויט ולמה הוא חשוב לכל פרויקט

הרבה מתכננים ואדריכלים יודעים לפתוח מבט חדש ברוויט, אבל מעטים באמת שולטים במה שקורה בתוך המבט הזה. הפער בין "יש לי תוכנית" לבין "יש לי סט תוכניות אחיד, מקצועי ומוכן להגשה" נמצא בדיוק במקום אחד: ניהול תצוגות (View Management).

ניהול תצוגות ברוויט הוא תהליך שבו קובעים איך המודל התלת-ממדי מתורגם לכל מבט בנפרד – תוכנית (Plan), חתך (Section), חזית (Elevation) או מבט תלת-ממדי (3D View). זה לא רק "מה רואים ומה לא", אלא שליטה מלאה על גרפיקה של קטגוריות מודל ואנוטציה, קנה מידה (Scale), רמת פירוט (Detail Level), סגנון תצוגה (Visual Style), ושכבות מידע מרובות.

כאשר כל מבט מוגדר ידנית, נוצרות סטיות גרפיות בין תוכנית א' לתוכנית ב', בין חתך אחד לחתך אחר, ובסופו של דבר סט התוכניות נראה לא מקצועי. ניהול תצוגות נכון מונע חוסר אחידות, חוסך שעות של עבודה חוזרת, ומייצר בסיס עבודה יציב לצוות שלם שעובד על אותו מודל. בפרויקטים גדולים זה ההבדל בין הגשה חלקה לבין תיקונים אינסופיים ברגע האחרון.

כדי להבין לעומק את הממשק והכלים שמאחורי הפקת תוכניות, מומלץ לבסס ידע במסגרת לימודי רוויט מקצועיים שמלמדים את השיטה ולא רק את הכפתורים.

View Templates – איך עובדים עם תבניות תצוגה ברוויט

View Templates הן כלי הליבה של סטנדרטיזציה בפרויקט. תבנית שומרת סט מלא של הגדרות – קנה מידה, רמת פירוט, סגנון תצוגה, נראות קטגוריות, פילטרים ועוד – ומחילה אותן על מבטים אחרים בלחיצה אחת. במקום להגדיר כל תוכנית מחדש, מגדירים פעם אחת ומיישמים באופן רוחבי.

איך יוצרים תבנית מתוך מבט קיים

הדרך הפרקטית ביותר היא להגדיר מבט אחד בצורה מושלמת, ורק אז ליצור ממנו תבנית. גשו ל-View > View Templates > Create Template from Current View, תנו שם משמעותי (למשל A_Plan_Sheet_1:100), וזהו – יש לכם תבנית שמייצגת את הסטנדרט שרציתם. תיעוד רשמי מפורט זמין במדריך View Templates של Autodesk.

איך מחילים תבנית על כמה מבטים יחד

ב-Project Browser בוחרים מספר מבטים במקביל (Ctrl או Shift), לוחצים ימני ובוחרים Apply Template Properties. פעולה של כמה שניות שחוסכת עבודה של שעות. אפשר גם להקצות תבנית באופן קבוע דרך Properties של המבט – תחת View Template.

איך מחליטים אילו פרמטרים ינוהלו דרך התבנית

לצד כל פרמטר בתבנית יש Include checkbox. סמנו רק את מה שאתם רוצים לאכוף. הגדרות שדורשות גמישות (למשל Crop Region) עדיף להשאיר לא מסומנות, כדי שהעורך יוכל להתאים מקומית בלי לשבור את הסטנדרט.

Visibility Graphics – שליטה מלאה בנראות קטגוריות

Visibility Graphics (קיצור מקלדת VG או VV) הוא חלון השליטה המרכזי בנראות של כל מבט. כאן קובעים אילו קטגוריות מודל, אנוטציה, קישורים (Linked Models) ופילטרים יופיעו, ואיך הם ייראו – עובי קו (Line Weight), סגנון (Line Pattern), צבע, מילוי ושקיפות.

כל שינוי כאן משפיע רק על המבט הנוכחי, אלא אם המבט מקושר לתבנית שדוחפת הגדרות משלה. הבנה עמוקה של החלון הזה היא הבסיס לכל ניהול גרפי איכותי, כפי שמסביר מדריך Visibility and Graphics של Autodesk.

מה ההבדל בין View Templates לבין Visibility Graphics

זו אחת הנקודות שהכי מבלבלות לומדים חדשים. Visibility Graphics הוא העורך – שם מגדירים בפועל את ההגדרות. View Template היא המעטפת שאוכפת את ההגדרות האלו על מבטים אחרים. אם מבט מקושר לתבנית (Assigned), הפרמטרים שנעולים בתבנית יופיעו באפור ולא ניתנים לעריכה מקומית. זו הדרך לוודא שאף אחד בצוות לא "יהרוס" את הסטנדרט בטעות.

סינון תצוגות (Filters) ברוויט – שכבת ניהול חכמה

סינון תצוגות (Filters) הוא שכבת ניהול חכמה שמבוססת על פרמטרים של אלמנטים במודל. במקום להסתיר קטגוריה שלמה, אתם יכולים להסתיר או להדגיש רק אלמנטים ספציפיים לפי חוקים – למשל: "כל הקירות מסוג חוץ" או "כל האלמנטים בשלב הריסה". זו רמת שליטה שקטגוריות רגילות לא מציעות.

מתי פילטר עדיף על כיבוי קטגוריה

כאשר אתם רוצים לשלוט רק על חלק מהאלמנטים באותה קטגוריה. כיבוי קטגוריה הוא גס מדי; פילטר מאפשר בידוד מדויק לפי ערך פרמטר. לדוגמה, ניתן להצניע קירות פנים בתוכנית עבודה של חזיתות, מבלי להסתיר את קירות החוץ.

איך מבצעים סינון תצוגות ברוויט שלב אחר שלב

התהליך פשוט אך דורש סדר:

1. גשו ל-View > Filters > New וצרו פילטר חדש
2. בחרו אילו קטגוריות הפילטר יכסה (למשל Walls, Floors)
3. הגדירו חוקי סינון (Rules) לפי פרמטרים קיימים
4. פתחו Visibility Graphics (VG) של המבט ועברו ל-Filters
5. לחצו Add, בחרו את הפילטר, והגדירו את האוברריידינג הגרפי

הסבר רשמי מפורט זמין במדריך Apply a Filter של Autodesk.

פתרון בעיות נראות ויצירת סטנדרט תצוגות לצוות

למה אלמנטים לא מופיעים בתצוגה – צ'קליסט לפתרון

זו אחת הבעיות הנפוצות ביותר. במקום לנחש, עבדו לפי הסדר הבא:

1. Visibility Graphics – האם הקטגוריה כבויה?
2. View Range – האם הטווח הגבוה/נמוך חותך את האלמנט?
3. Crop Region – האם ה-Crop חותך את האלמנט מחוץ לתצוגה?
4. Detail Level – האם האלמנט לא מופיע בעוד ה-Detail Level נמוך?
5. Hidden in View – האם האלמנט הוסתר ידנית?
6. View Template – האם התבנית אוכפת הסתרה?
7. Filters – האם פילטר פעיל מסתיר אותו?
8. Phase / Worksets – האם השלב או ה-Workset תואמים למבט?

אוטודסק מתחזקת מדריך רשמי לפתרון בעיות נראות שכדאי להכיר.

איך יוצרים סטנדרט תצוגות עקבי לצוות

סטנדרט אמיתי מתחיל מקביעת שמות ברורים לתבניות – למשל תחילית לפי סוג (A_Plan_Working, A_Plan_Sheet), הפרדה ברורה בין תבניות עבודה, תבניות הגשה ותבניות תיאום, ותיעוד קצר של מדיניות השימוש. חשוב לא פחות: להגדיר מי בצוות רשאי לערוך תבניות ומי משתמש בהן בלבד.

יכולת ניהול מודל וקביעת סטנדרטים היא אחד הכלים החשובים ביותר לכל מי שמתפתח בקריירה ברוויט, ומייצרת בידול אמיתי בשוק העבודה.

השוואת כלים, טעויות נפוצות ולמידה שיטתית

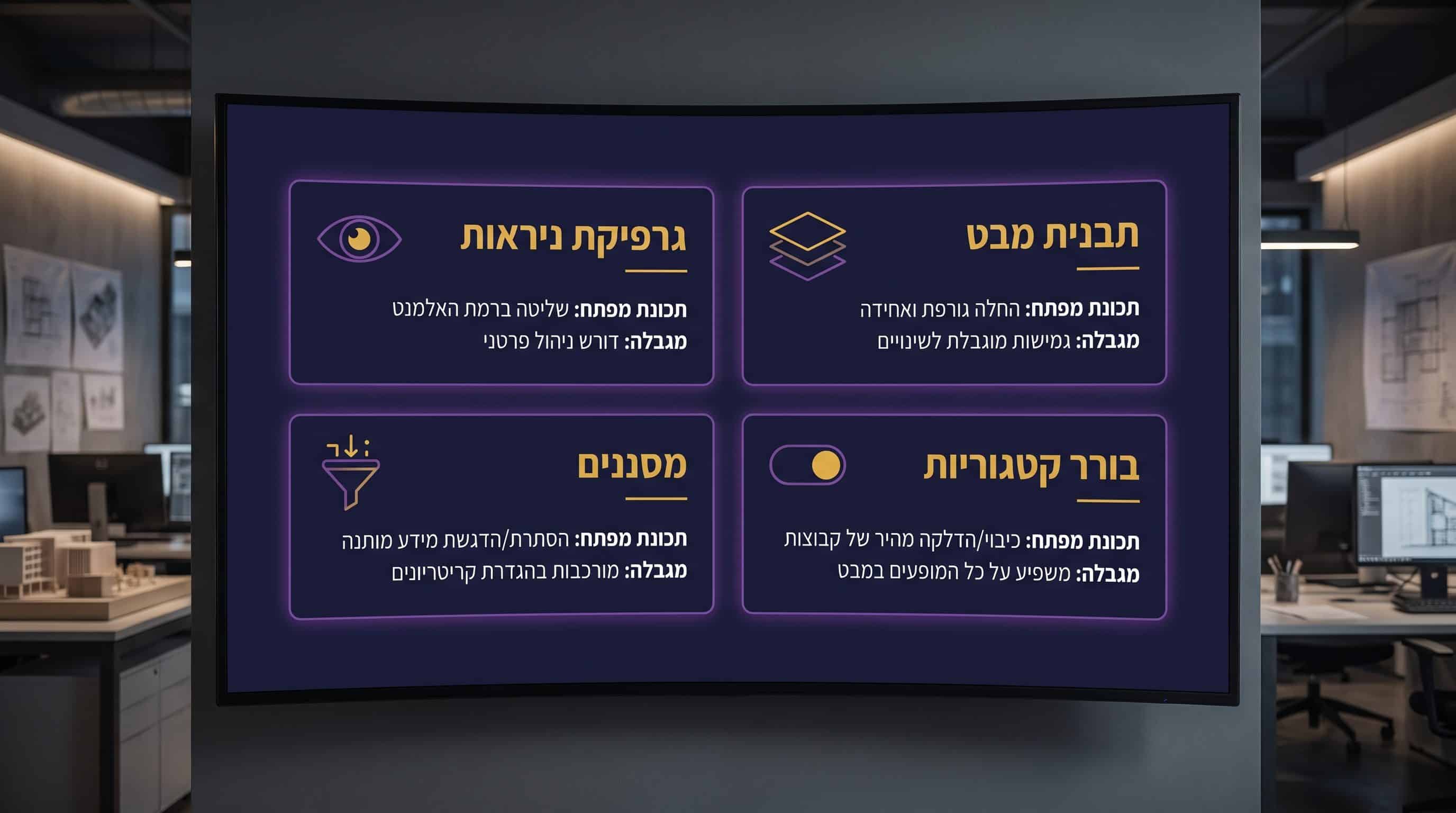

השוואה בין כלי ניהול תצוגות

מהן הטעויות הנפוצות בניהול תצוגות

• שינוי ידני במבטים שמוקצים לתבנית – במקרה הטוב זה לא נשמר, במקרה הרע זה שובר את הסטנדרט
• ריבוי תבניות דומות בלי מדיניות ברורה, מה שיוצר בלבול וכפילויות
• עומס פילטרים על מבט אחד – פוגע בביצועי המודל ומאט את העבודה
• חוסר הבנה מי שולט על הגרפיקה – התבנית או ההגדרה הידנית – מה שמוביל לתסכול ותיקונים חוזרים
