תקן BIM ישראלי – המדריך המלא לניהול מידע בפרויקטי בנייה לפי ת"י 19650

🇧🇮 מהו תקן BIM ישראלי ומה חשיבותו לענף הבנייה?

ענף הבנייה בישראל עובר בשנים האחרונות שינוי מהותי: פרויקטים גדלים במורכבות, לוחות זמנים מתהדקים, ומזמינים דורשים שקיפות מלאה לגבי המידע שמגיע אליהם. במציאות הזו, עבודה ב-BIM כבר לא נחשבת "יתרון נחמד" אלא סטנדרט מקצועי – אבל BIM בלי כללי משחק ברורים עלול ליצור כאוס במקום סדר.

תקן BIM ישראלי הוא מערכת דרישות לניהול מידע בפרויקטי בנייה ותשתיות, שמגדירה תהליך, תפקידים, תוצרים וכללי עבודה משותפים לכלל השותפים בפרויקט. חשוב להבין: התקן לא עוסק בתוכנה ספציפית אלא ב"שפה" – איך מייצרים מידע, איך משתפים אותו, ואיך מוודאים שהוא מדויק ושימושי.

התקן הישראלי (ת"י 19650) מבוסס על אימוץ התקינה הבינלאומית ISO 19650 עם התאמות לשוק המקומי, כפי שמפורסם באתר מכון התקנים הישראלי. המטרה: לייצר שפה אחידה בין יזמים, אדריכלים, מהנדסים, קבלנים ומנהלי תפעול – כך שכל אחד ידע מה מצופה ממנו ומה הוא יקבל מהאחרים.

כשהתקן מיושם נכון, הוא מאפשר מימוש מלא של יתרונות שיטת ה-BIM בפרויקטים מורכבים. אין כיום "חוק מדינה" שמחייב BIM בכל פרויקט בנייה, אבל בפועל – המצב הרבה יותר מחייב ממה שרבים חושבים. גופים ממשלתיים כמו נתיבי ישראל, משרד הביטחון ומשרד השיכון כבר מטמיעים דרישות BIM כתנאי סף במכרזים ציבוריים.

ההבחנה המהותית: ברגע שדרישות מידע BIM נכנסות למסמכי ההתקשרות של פרויקט – בין אם כנספח למפרט ובין אם כמסמך EIR עצמאי – הן הופכות למחייבות משפטית. המגמה ברורה: יותר ויותר מזמינים בישראל דורשים עמידה בתקני BIM, ומי שלא נערך לכך מראש עלול להיתקל בחסמים בשלב ההצעה למכרז.

📁 מרחב נתונים משותף (CDE) ומסמכי EIR ו-BEP

CDE – Common Data Environment – הוא מרחב דיגיטלי מרכזי שדרכו מנוהל, משותף ונבקר כל המידע של הפרויקט. התקן קובע במפורש שעבודה ב-BIM חייבת להתבצע דרך CDE, ולא באמצעות שליחת קבצים במייל או שמירה בשרתים מקומיים מנותקים. ה-CDE מבטיח שכל השותפים רואים את אותה "מציאות" – המידע העדכני, בסטטוס הנכון, עם הגרסה הרלוונטית.

ארבעת מצבי המידע ב-CDE:

התקן מגדיר ארבעה מצבים שהמידע עובר ביניהם: Work In Progress (עבודה בתהליך – רק הצוות המייצר רואה), Shared (משותף לתיאום בין יועצים), Published (פורסם לשימוש רשמי, כגון ביצוע או רישוי), ו-Archived (ארכיון – גרסאות קודמות שנשמרות). המעבר בין מצבים לא קורה "סתם" – יש תהליך אישור מבוקר (Gateway) שמוודא שהמידע עומד בדרישות לפני שהוא משתחרר הלאה. מידע נוסף על עקרונות CDE ב-מאמר ייעודי של NBS.

מסמך דרישות המידע – EIR:

EIR – Exchange Information Requirements – הוא אולי המסמך החשוב ביותר בפרויקט BIM תקני. זהו המסמך שבו המזמין מגדיר בדיוק מה הוא רוצה לקבל: אילו תוצרים, באילו שלבים, באיזה רמת פירוט, באילו פורמטים, ומהם מדדי האיכות. EIR כתוב היטב מונע ויכוחים וחוסר הבנה, כי הוא קובע מראש מה נחשב "מסירה מלאה".

תוכנית ביצוע BIM – BEP:

אם ה-EIR שואל "מה אתם רוצים?", ה-BEP עונה "ככה נספק את זה". BEP – BIM Execution Plan – הוא מסמך שמתרגם את דרישות המזמין לתוכנית עבודה קונקרטית: מי עושה מה, באילו כלים, באילו תהליכים, ובאיזה לוחות זמנים. בשלב המכרז מגישים BEP טרום-חוזי, ולאחר חתימת החוזה מופק BEP מפורט שכולל חלוקת מודלים, נקודות בקרה, תהליכי תיאום ולוח זמני מסירה. תבניות BEP מקצועיות זמינות כחומרי עזר שיכולים לשמש בסיס גם לפרויקטים ישראליים.

📈 רמות מידע ופירוט – מ-LOD ל-LOIN

עולם ה-BIM מלא ראשי תיבות, ואחת ההבחנות החשובות ביותר היא בין LOD (Level of Development) לבין LOIN (Level of Information Need). בשנים האחרונות, התפיסה השתנתה: במקום "רמה 300" או "רמה 400" שגנריות מטבען, התקן המעודכן מעודד הגדרה לפי צורך – מה המטרה של המידע בשלב הזה?

הקשר בין ת"י 19650 לתקן הבינלאומי הוא ישיר: ISO 19650 הוא סדרת תקנים בינלאומית לניהול מידע לאורך מחזור חיי הנכס. התקן מחולק לחלקים: חלק 1 עוסק במושגים ועקרונות, חלק 2 בשלב ההקמה, חלק 3 בשלב התפעול. כפי שדווח בתקשורת המקצועית, מכון התקנים פרסם את ת"י 19650 כאימוץ של ISO 19650 חלקים 1–2 מ-2018.

בפרויקטים ישראליים, ההמלצה המעשית היא לשלב: להשתמש ב-LOD כשפה מוכרת, אבל לפרט בנספח מה בדיוק נדרש בכל רמה – גיאומטריה, פרמטרים אלפאנומריים, ומסמכים נלווים. כך נמנעים ממצב שבו "LOD 300" מתפרש אחרת אצל כל יועץ.

⚙️ תהליך עבודה תקני ותיאום מערכות

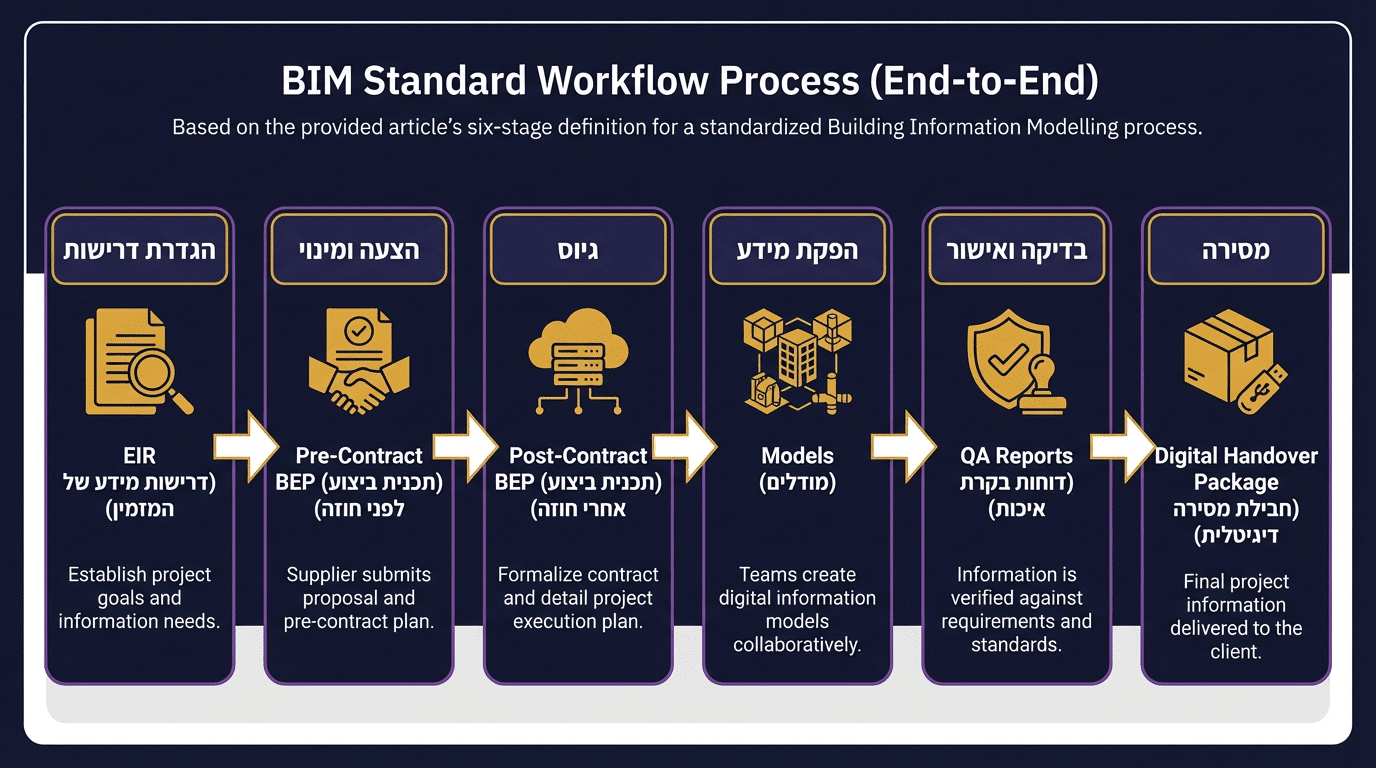

תהליך העבודה לפי התקן הוא מחזורי ולא לינארי. הוא מתחיל בהערכת צרכים ובהכנת EIR, עובר דרך הצעה ומינוי (Pre-Contract BEP), ממשיך ליצור מידע שיתופי ב-CDE, וכולל נקודות בקרה (Gateways) לפני כל מסירה. אחד הכשלים הנפוצים בפרויקטי BIM הוא "אין בעל בית למידע" – התקן פותר זאת באמצעות הגדרת תפקידים ברורה.

תיאום מערכות (Clash Detection) הוא תהליך סדרתי ומתמשך שמתנהל ב-CDE – לא "בדיקה שעושים פעם אחת לפני הביצוע". כל מחזור תכנון כולל בדיקת התנגשויות, סיווג ממצאים (קריטי/בינוני/נמוך), הקצאת אחריות לפתרון, ומעקב אחרי סגירה. יישום טכני מתקדם של תיאום מערכות נלמד לעומק במסגרת קורס Revit MEP של BIMAP.

מומלץ מאוד למנות מנהל מידע (Information Manager) שיהיה "שוטר התנועה" של ה-CDE: מי שמוודא שקבצים נקראים נכון, שגרסאות מעודכנות, שתהליכי אישור מתקיימים, ושאף גורם לא עובד על מידע מיושן.

✅ בקרת איכות, פורמטים פתוחים ותוצרי מסירה

IFC – Industry Foundation Classes – הוא פורמט פתוח להחלפת מידע בין תוכנות שונות, מפורסם כתקן ISO 16739. התקן הישראלי לא מחייב תמיד עבודה ב-IFC לצורך ייצור המידע, אבל ברוב הפרויקטים הציבוריים IFC משמש כפורמט מסירה עיקרי. למה זה חשוב? כי IFC מבטיח שהמידע יישאר נגיש גם בעוד עשר שנים, ללא תלות בגרסת תוכנה ספציפית. כפי שפורסם על ידי buildingSMART, גרסת IFC 4.3 אושרה כתקן ISO רשמי.

תוצרי מסירה – מה בדיוק צריך להגיש?

חבילת מסירה בפרויקט BIM תקני כוללת יותר מ"קובץ מודל": מדובר באוסף מובנה של מודלים (Native + IFC), שרטוטים המופקים ישירות מהמודל (בפורמט PDF), נתונים מובנים (כמו גיליונות COBie או קבצי Excel), ותיעוד נלווה. הנקודה הקריטית: חייבת להיות הלימה (Consistency) בין המודל לשרטוטים – שרטוטים צריכים להיות הפקה ישירה מהמודל, ולא "גרפיקה" נפרדת.

בקרת איכות (QA/QC):

בקרת איכות בפרויקט BIM מחולקת לשני רבדים: בדיקות אוטומטיות (שמות קבצים, פרמטרים חובה, קואורדינטות, התנגשויות) ובדיקות מקצועיות (סקירה ויזואלית ובדיקת תוכן הנדסי). ב-BIMAP מדגישים שבקרת איכות צריכה להיות חלק שגרתי מתהליך העבודה – לא "אירוע" שקורה רגע לפני המסירה.

כפי שעולה מדיווחים על פרויקטי תשתית בישראל, בעיית "מידע מפוזר" עולה לגופים ציבוריים מיליונים בעיכובים ותקלות. התקן הוא הכלי שמונע את הכאוס הזה.

🚀 הטמעת התקן בארגון ושלושת היתרונות המעשיים

הטמעת תקן BIM היא לא פרויקט של "לחצן אחד". היא דורשת שינוי תרבות ארגונית, השקעה בהכשרה, ולפעמים גם התאמת תשתיות טכנולוגיות. הטיפ המעשי ביותר: להתחיל בפרויקט פיילוט – פרויקט אחד שבו מיישמים את העקרונות, לומדים מטעויות, ובונים תהליכים שאפשר לשכפל.

חשוב למנות "צ'מפיון BIM" בארגון – אדם שאחראי על הובלת השינוי, מתווה את הנהלים, ומלווה את הצוותים ביישום. העקרונות של ניהול מידע מסודר רלוונטיים לכל פרויקט, גם קטן – מה שמשתנה הוא המינון. התקן עצמו מאפשר Scalability – התאמת רמת הפירוט לגודל הפרויקט.

שלושה יתרונות מעשיים מהכשרה מקצועית:

הדרך לקצר משמעותית את עקומת הלמידה היא הכשרה מסודרת שמחוברת לשטח: לא רק "ללמוד תוכנה" אלא להבין את התהליכים, המסמכים והתפקידים שהתקן דורש. האקדמיה לרוויט מספקת בדיוק את הידע המעשי הזה – מקורסים טכניים ברוויט ועד הבנה מעמיקה של עבודה לפי תקני BIM.
