רוויט מתקדם לקונסטרוקציה — מדריך שלם למהנדס שרוצה לשלוט בפרויקט

🏗️ מה זה "רוויט מתקדם לקונסטרוקציה" ולמה בסיס לא מספיק?

רוויט מתקדם לקונסטרוקציה הוא לא קורס שמוסיף עוד כלים לארגז — הוא מלמד אתכם לנהל פרויקט הנדסי שלם מתוך מודל מידע (BIM). בשלב הבסיסי לומדים איך לשרטט קורה, עמוד או יסוד. בשלב המתקדם לומדים למה הקורה הזו צריכה להכיל פרמטרים מסוימים, איך היא מופיעה בתוכנית לפי תצוגה מוגדרת מראש, ואיך היא "מדברת" עם רשימת הכמויות בלי שתצטרכו להקליד מספר אחד ידנית.

התעשייה כבר לא מסתפקת בשרטוט תלת-ממדי. בפרויקטים ציבוריים וגם בפרויקטים פרטיים גדולים, הדרישה היא למודל BIM מלא עם רמת פירוט (LOD) גבוהה, תוכנית ביצוע BIM (BEP) ותיעוד מסודר. נהלי ניהול מודל BIM של משרד הביטחון מפרטים דרישות ברורות לגבי פרמטרים משותפים, Worksets, בקרת איכות מודלים ותיאום בין דיסציפלינות. מי שלא שולט בטכניקות המתקדמות — פשוט לא יכול לעמוד בדרישות האלה.

🎯 למי מתאים ומה ההבדל בין מידול בסיסי לניהול מתקדם

קהל היעד הטבעי הוא מהנדסי מבנים, מתכנני קונסטרוקציה ושרטטים בכירים שכבר שוחים בממשק הרוויט ומבינים את עקרונות הבניין. אם אתם כבר יודעים להציב גרידים, להגדיר Levels, לבנות קירות וקורות ולהפיק גיליון בסיסי — אתם בנקודת הפתיחה הנכונה. גם מנהלי BIM במשרדי תכנון שרוצים לבסס סטנדרטים אחידים לצוות ימצאו ערך רב בהכשרה מתקדמת.

השוק הישראלי כבר עובר ל-BIM באופן גורף: גופים ממשלתיים ומוסדיים כמו משרד הביטחון דורשים עבודה לפי תקני BIM מחמירים, וידע ב-Revit Structure Advanced הופך לתנאי סף.

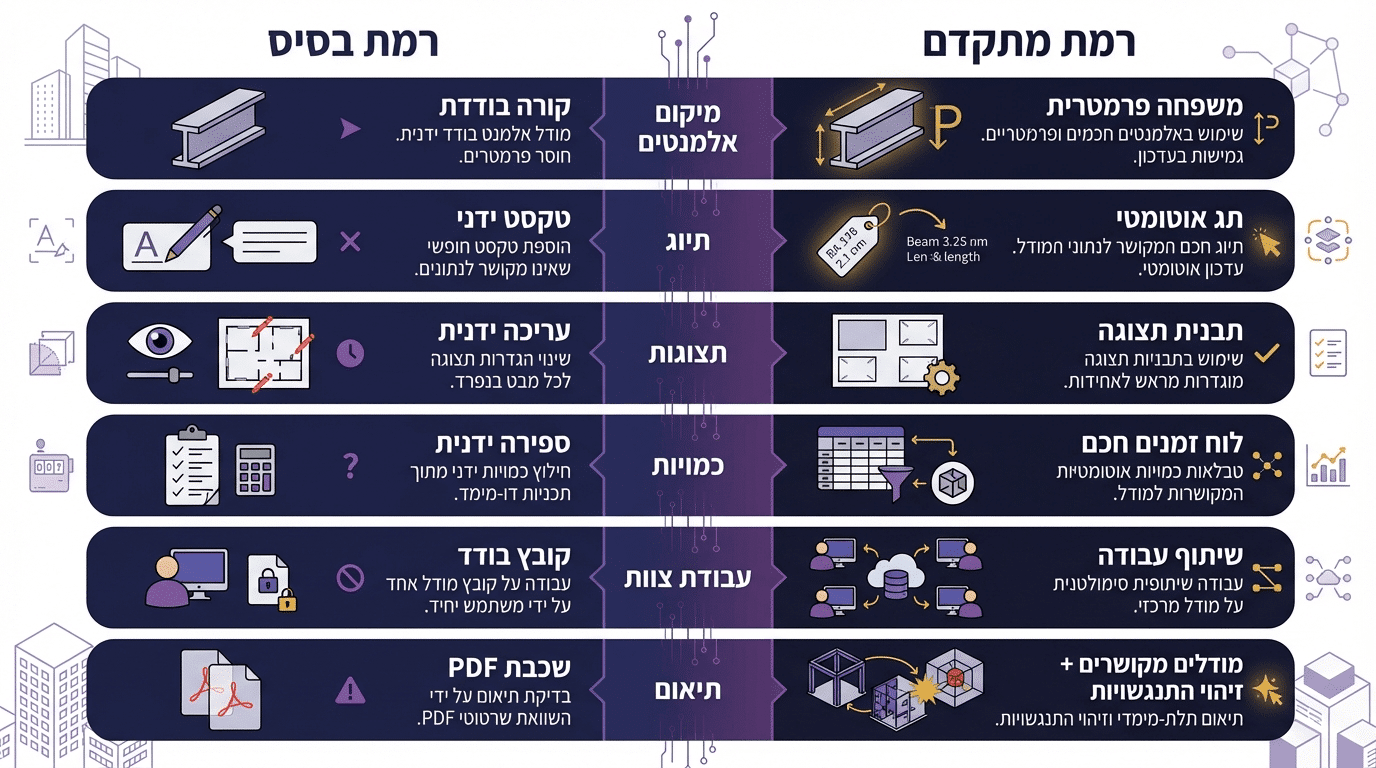

כפי שניתן לראות, ההבדל הוא לא רק טכני — הוא מבני. הרמה המתקדמת מייצרת תהליך שמונע טעויות במקום לתקן אותן, וזה מה שהופך את העבודה מ"שרטוט" ל"ניהול מידע הנדסי". מחקר מהטכניון מראה שמידול פרמטרי נכון משפר דרמטית את איכות התכן ההנדסי ומונע כפילויות עבודה.

🛠️ בניית טמפלט קונסטרוקציה שמקצר שעות בכל פרויקט

טמפלט הוא לא סתם "קובץ ריק עם לוגו של המשרד". טמפלט מתקדם לקונסטרוקציה ברוויט הוא סט הגדרות שלם: היררכיית View Templates, פילטרים לפי סוג/פאזה/חומר, סט תיוגים אחיד, סגנונות קווים, גיליונות מוכנים וספריית משפחות מאושרת. כשהטמפלט מוגדר נכון, פרויקט חדש מתחיל מנקודה גבוהה ולא "מאפס".

איך מגדירים View Templates ופילטרים חכמים

View Template טוב קובע מראש את כל מה שתצוגה צריכה להציג: קטגוריות גלויות, סגנונות קו, טווח תצוגה (View Range), וכללי גרפיקה. למשל, בתוכנית קונסטרוקציה רצפתית — אתם רוצים לראות קורות ועמודים בחתך, רצפות בתכנית, וקירות אדריכליים בגוון אפור חלש כרקע. פילטרים מאפשרים לכם להציג אלמנטים לפי פאזה (קיים/חדש/הריסה), לפי חומר (בטון/פלדה), או לפי כל פרמטר אחר שתגדירו. במקום לערוך כל תצוגה ידנית, הפילטר מחיל את הכלל על כל המודל בלחיצה.

📊 הפקת כמויות, משפחות מתקדמות ותיאום בין-תחומי

הפקת כמויות לקונסטרוקציה — ומה קורה כשלא בודקים

אחד היתרונות הגדולים של עבודה מתקדמת ברוויט הוא היכולת להפיק כתבי כמויות ישירות מהמודל. Schedules של בטון, ברזל, פלדה — הכל מגיע מתוך האלמנטים עצמם. אבל כאן בדיוק מסתתרת מלכודת: אם הפרמטרים לא מוגדרים נכון, או אם יש אלמנטים כפולים, חופפים, או שלא משויכים למפלס הנכון — הכמויות יהיו שגויות.

ב-BIMAP, חלק מרכזי מההכשרה המתקדמת מוקדש לבניית "דוח בקרה" — Schedule שמתריע על חריגות ומאפשר לכם לאתר בעיות לפני שהן מגיעות לקבלן.

משפחות קונסטרוקטיביות מתקדמות — מה בונים בעצמכם ומה לא?

עבודה מתקדמת דורשת משפחות (Families) שמותאמות לפרויקט: עמודים בחתך מיוחד, קורות משתנות, פתחים בבטון, אלמנטים חוזרים ופרטי חיבור. כלל האצבע: אם אלמנט חוזר על עצמו ביותר ממקום אחד — בנו אותו כ-Family. אם הוא ייחודי לחלוטין — In-Place יכול להתאים, אבל בצמצום. חשוב לוודא שכל משפחה משתמשת ב-Shared Parameters עקביים.

תיאום מוצלח מול אדריכלות ומערכות

בפרויקט קונסטרוקציה אמיתי, המודל שלכם לא עומד לבד. תיאום נכון מתחיל בהגדרת Shared Coordinates, ממשיך בכללי Naming ברורים ללינקים, ומסתיים בתצוגות תיאום ייעודיות. Copy/Monitor מאפשר לעקוב אחרי שינויים שהאדריכל ביצע ולקבל התראה אוטומטית. בדיקת התנגשויות (Interference Check) מזהה חפיפות בין אלמנטים מבניים לצנרת — עוד לפני שיוצאים לביצוע. במסגרת קורס Revit Structure לקונסטרוקציה מוקדש פרק שלם לנושא התיאום הבין-תחומי.

👥 עבודה בצוות, טעויות נפוצות ומודל אנליטי

עבודה בצוות (Worksharing) — מה שמשרדים גדולים יודעים

ברגע שפרויקט דורש יותר ממתכנן אחד — Worksharing הוא כבר לא אופציונלי אלא חובה. היכולת לחלק את העבודה כך שאדם אחד עובד על שלד קומות 1–5 ואחר על 6–10, או שאחד מטפל בפלדה ואחר ביסודות — זה מה שמבדיל משרד שמסיים פרויקטים בזמן. Worksharing מבוסס על Central Model ו-Local Files. חלוקת Worksets נכונה מונעת קונפליקטים, וניהול מסודר כולל תהליך Sync קבוע, הרשאות ברורות ותקשורת צוותית.

טעויות נפוצות שעולות ביוקר

קורות ועמודים שלא "מתחברים" נכון הם אולי התסכול הנפוץ ביותר. ברוב המקרים זו לא באג — זו בעיית Levels, Offsets, Join Geometry או Analytical Alignment. הפתרון מתחיל בבדיקת Reference Planes ויישור לצירים. טעות נפוצה נוספת: זיון (Rebar) שיוצא מהאלמנט בגלל Cover Parameters שגויים. ועוד דבר שמפתיע — View Range שגוי שגורם לקורות להיעלם מתוכנית. הגדרת טווח תצוגה נכון היא בסיס לכל הפקה עקבית.

האם אפשר להוציא מודל לניתוח הנדסי?

כן — רוויט מייצר מודל אנליטי (Analytical Model) שמייצג את צירי האלמנטים המבניים, ואפשר לייצא אותו לתוכנות חישוב (רובוט, איטאבס ואחרות). אבל "אפשר" לא אומר "מוכן". לפני ייצוא, בדקו: האם כל העמודים מחוברים ליסודות ולקורות? האם קווי הציר רציפים? האם אין אלמנטים שסומנו כאדריכליים בטעות? האם ה-Material Properties תואמים? בניית Checklist כזה מונעת חזרה על שלבים.

🚀 כמה זמן לוקח ואיך בוחרים הכשרה עם ROI אמיתי

כמה זמן באמת לוקח להגיע לרמה מתקדמת?

אין תשובה אחת, אבל יש מסגרת ריאלית. כדי להרגיש "מתקדם" בעבודה אמיתית — כזו שכוללת טמפלט, תצוגות, רשימות ותיאום — צריך כמה שבועות של לימוד ממוקד ועוד פרויקט אחד עד שלושה ליישום שיטתי. הקפיצה מגיעה כשמיישמים את מה שלמדו על פרויקט אמיתי, עושים רטרוספקטיבה ("מה חסך לי זמן? מה יצר טעויות?"), ומשפרים את התהליך לפרויקט הבא.

ב-BIMAP הקורסים בנויים כך שהתרגול מבוסס על פרויקטים מהשטח, ולא על תרגילים מנותקים. הליווי כולל גם שלב של יישום עצמאי עם תמיכה של מרצים פעילים — כך שלא "נשארים לבד" אחרי השיעור האחרון.

איך בוחרים הכשרה שנותנת ROI אמיתי ולא סתם תעודה?

שאלו את עצמכם: מה אני מקבל מעבר לשיעורים? טמפלט מוכן? ספריית משפחות? תרגול על פרויקט שלם? תמיכה אחרי הקורס? הכשרה שמסתיימת ב"תעודה" אבל לא נותנת כלים ליישום — לא שווה את ההשקעה. הכשרה שמשאירה אתכם עם תהליך עבודה מוכח, תוצרים שאפשר ליישם מחר בבוקר, וגב מקצועי — זו השקעה שמחזירה את עצמה כבר בפרויקט הראשון.
