מהן משפחות MEP רוויט ולמה הן חשובות בפרויקטי מערכות בניין
משפחות MEP ברוויט הן רכיבים פרמטריים חכמים המשלבים גיאומטריה, נתונים טכניים וקונקטורים – נקודות חיבור אינטליגנטיות למערכות מיזוג, אינסטלציה, ניקוז, גילוי אש וחשמל. בניגוד לקווים גרפיים באוטוקאד, כל רכיב כזה יודע מה הוא, לאן הוא מתחבר, מה הספיקה שעוברת בו ואיזה מידע לתת ללוח הכמויות.
החשיבות שלהן היא לא רק ויזואלית. משפחה עם קונקטור לא נכון תמנע ניתוב אוטומטי של צנרת, תיצור חתכים שגויים ותפגע בכתב הכמויות. משפחה עם גיאומטריה עודפת תאט את כל המודל. לכן, שליטה במשפחות MEP היא שלב חובה בדרך לתכנון מערכות בניין ברוויט ברמה מקצועית שמייצרת יתרון אמיתי בשוק.
מתכננים ומהנדסי מערכות שעובדים ברוויט יודעים שרכיב אחד לא תקין יכול להפיל שרשרת שלמה של תיאום, חתכים ולוחות כמויות. משפחות MEP הן הלב הפועם של כל מודל מערכות בניין, והן המקום שבו נקבע אם המודל יהיה כלי עבודה אמיתי או רק ציור תלת-ממדי יפה.
לפני שמוסיפים משפחה חדשה לפרויקט, בדקו תמיד שהקונקטורים שלה מוגדרים לסיווג המערכת הנכון. טעות בשלב הזה תגרור תיקונים יקרים בהמשך.
סוגי משפחות MEP: מערכת, נטענות ומותאמות אישית
ברוויט קיימים שלושה סוגי משפחות מרכזיים, ולכל אחד תפקיד שונה בתהליך העבודה. הבנת ההבדל היא הבסיס לכל החלטה מקצועית לגבי ספריית המשפחות של המשרד, כפי שמפורט בתיעוד הרשמי של Autodesk.
● משפחות מערכת (System Families)
אלו רכיבים מובנים בתוכנה עצמה – תעלות, צינורות, מוליכי חשמל וכדומה. לא ניתן להוציא אותן כקובץ חיצוני, רק לשכפל ולערוך סוגים בתוך הפרויקט. הן מספקות את תשתית הניתוב הבסיסית.
● משפחות נטענות (Loadable Families)
קבצי RFA חיצוניים – יחידות מיזוג, מפזרים, אסלות, לוחות חשמל. אלו המשפחות שאתם מעצבים, מטעינים ומשכפלים. כאן נמצאת עיקר גמישות העבודה של מהנדס המערכות, ובהן מתרכז רוב הדיון המקצועי.
● משפחות מותאמות אישית
כשספריית המדף לא נותנת מענה לסטנדרט משרדי, ליצרן ספציפי או לרכיב עם דרישות פרמטריות ייחודיות. במקרים אלה מפתחים משפחה מאפס עם קונקטורים ופרמטרים בהתאמה מלאה לצרכי הפרויקט.
לפני שמחליטים לפתח משפחה מותאמת, בדקו תמיד אם ניתן להתאים משפחה קיימת. לרוב 80% מהצרכים מכוסים על ידי ספרייה מוכנה עם שינויים קלים – חיסכון של שעות עבודה.
איך בוחרים משפחות MEP רוויט שמתאימות לפרויקט
בחירת משפחה לא תלויה רק ב"איך היא נראית". צריך לבדוק את רמת הפירוט הגיאומטרי (LOD – Level of Detail), תאימות לפרמטרים משותפים, משקל הקובץ, תקינות הקונקטורים ויכולת שילוב עם לוחות כמויות. משפחה טובה לפרויקט מוקדם שונה ממשפחה לפרויקט ביצוע.
כדאי גם לבדוק את מקור המשפחה – האם היא מגיעה מיצרן, מספרייה מקצועית או מהורדה חופשית ברשת. משפחות "חינמיות" רבות סובלות מגיאומטריה כבדה, פרמטרים חסרים ואפילו חוסר עקביות ביחידות מידה.
✅ רשימת בדיקה לפני טעינת משפחה:
- האם הקונקטורים מוגדרים בצורה נכונה עם סיווג מערכת?
- האם הפרמטרים המשותפים (Shared Parameters) מקושרים?
- האם משקל הקובץ סביר (עד 500KB לרכיב בודד)?
- האם רמת הפירוט מתאימה לשלב הפרויקט?
- האם המשפחה מתחברת אוטומטית לצנרת במודל בדיקה?
- האם אין Import של קבצי CAD בתוך המשפחה?
השפעת הדומינו של משפחה שגויה היא דרמטית: משפחה עם שגיאת קונקטור תמנע ניתוב אוטומטי, משפחה עם פרמטר Flow שגוי תיצור חישובי ספיקה לא נכונים, ומשפחה עם גיאומטריה של אלפי פוליגונים תאט תצוגות, חתכים ורנדרים. לכן משרדים מקצועיים משקיעים בבדיקת איכות לפני כניסה לספרייה.
צרו "פרויקט בדיקה" ייעודי שבו אתם טוענים כל משפחה חדשה לפני שהיא נכנסת לפרויקט אמיתי. בדקו חיבור לצנרת, תצוגה בחתכים ויצוא ללוח כמויות – הכל עוד לפני האישור.
רוצים ללמוד לבנות משפחות MEP מקצועיות?
בקורסי רוויט של BIMAP תלמדו לבנות, לערוך ולנהל משפחות MEP ברמה שמייצרת יתרון מקצועי אמיתי

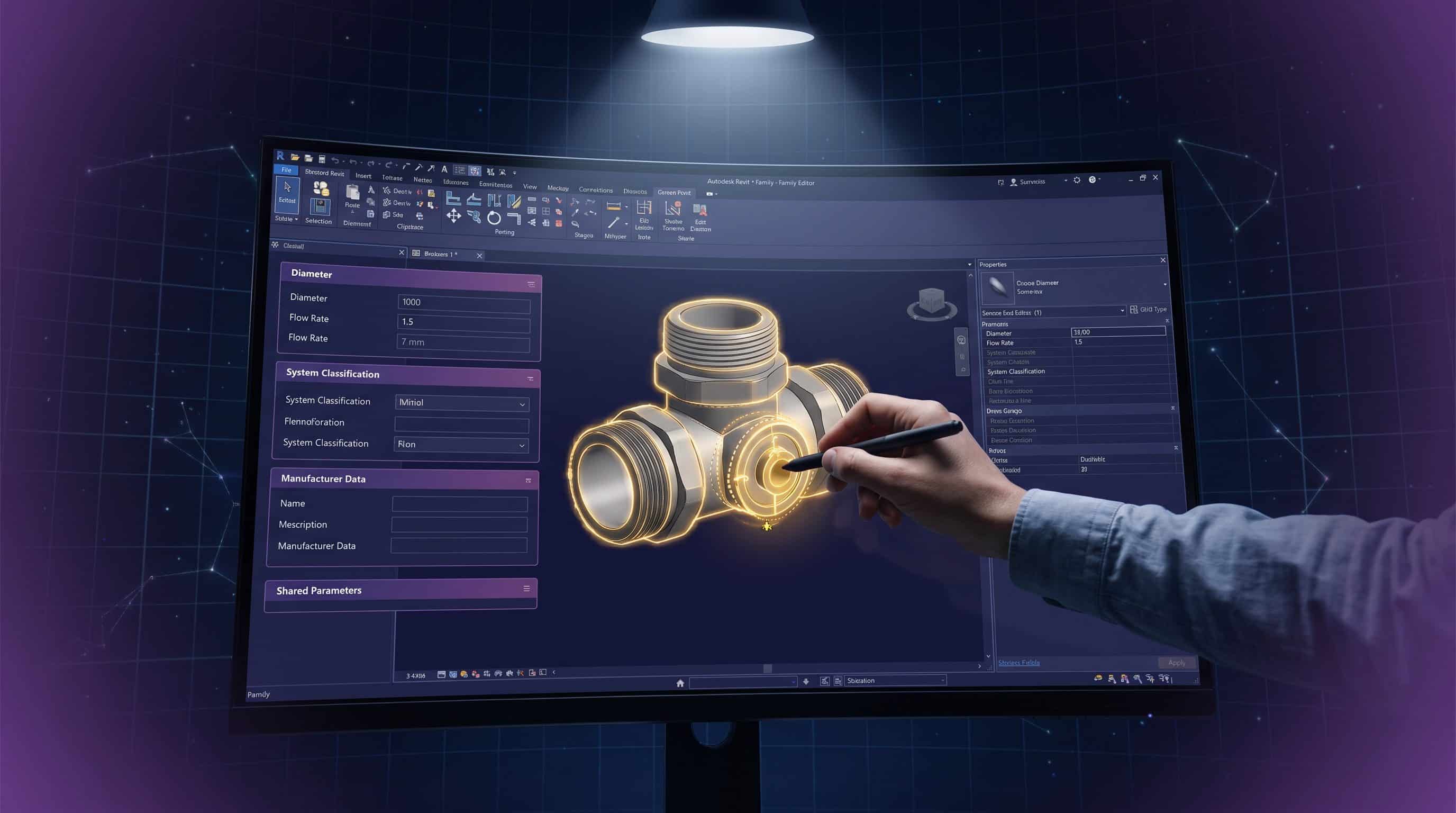

Family MEP תקין: קונקטורים, פרמטרים ונתונים
משפחה תקינה היא כזו שמאפשרת עבודה שוטפת בלי "הפתעות". היא מתחברת נכון למערכת, מעבירה מידע ללוחות ומגיבה כמצופה לשינויים בפרויקט.
קונקטורים – ההבדל שבין רכיב חי לרכיב דומם
קונקטור הוא נקודת חיבור חכמה בין רכיבים – לא רק "עיגול" בקצה הצינור, אלא אובייקט שמכיל סיווג מערכת, כיוון זרימה, קוטר וקישור לפרמטרים. הגדרה נכונה של Flow Configuration ו-System Classification, כמפורט במסמך ההדרכה של Autodesk, היא ההבדל בין משפחה שעובדת למשפחה שרק נראית טוב.
פרמטרים חיוניים שחייבים להיות מוגדרים
קוטר, ספיקה (Flow), סימון, קוד רכיב, חומר, מפלס, יצרן, דגם וקטגוריית מערכת. אלו הפרמטרים שיאפשרו להפיק לוחות אמינים, לסנן תצוגות ולעדכן את המודל בקלות בשלבים מאוחרים.
תיאום בין דיסציפלינות ורמות פירוט (LOD)
מודל עשיר בנתונים הוא הבסיס לתיאום איכותי בין אדריכלות, קונסטרוקציה ומערכות. כשמשפחות המיזוג, האינסטלציה והחשמל בנויות בסטנדרט אחיד, קל יותר לזהות התנגשויות, לתכנן מרווחי תחזוקה ולקבל החלטות מבוססות נתונים לפני הביצוע. מחקר אקדמי מראה בבירור שתיאום MEP מבוסס BIM מפחית עיכובים ועלויות – אבל רק כשהמשפחות עצמן בנויות נכון.
רמות פירוט – כמה זה באמת צריך להיות
אחת הטעויות הנפוצות היא לחשוב ש"יותר פירוט = יותר טוב". רמת הפירוט (LOD) צריכה להתאים לשלב הפרויקט: LOD 200 לתכנון מוקדם, LOD 350 לביצוע, ו-LOD 400 ל-Fabrication. מפרט BIMForum מספק טבלאות מפורטות לרכיבי MEP – D20 Plumbing, D30 HVAC, D40 Fire Protection ו-D50 Electrical.
| סוג הפתרון | למי מתאים | יתרונות | זמן יישום |
|---|---|---|---|
| ספרייה מוכנה | משרדים קטנים | יישום מהיר | מיידי |
| התאמת ספרייה קיימת | משרדים בינוניים | איזון בין מהירות להתאמה | שבועות |
| פיתוח מותאם | משרדים גדולים | שליטה מלאה, ROI גבוה | חודשים |
| שילוב היברידי ★ | רוב המשרדים | גמישות מקסימלית | הדרגתי |

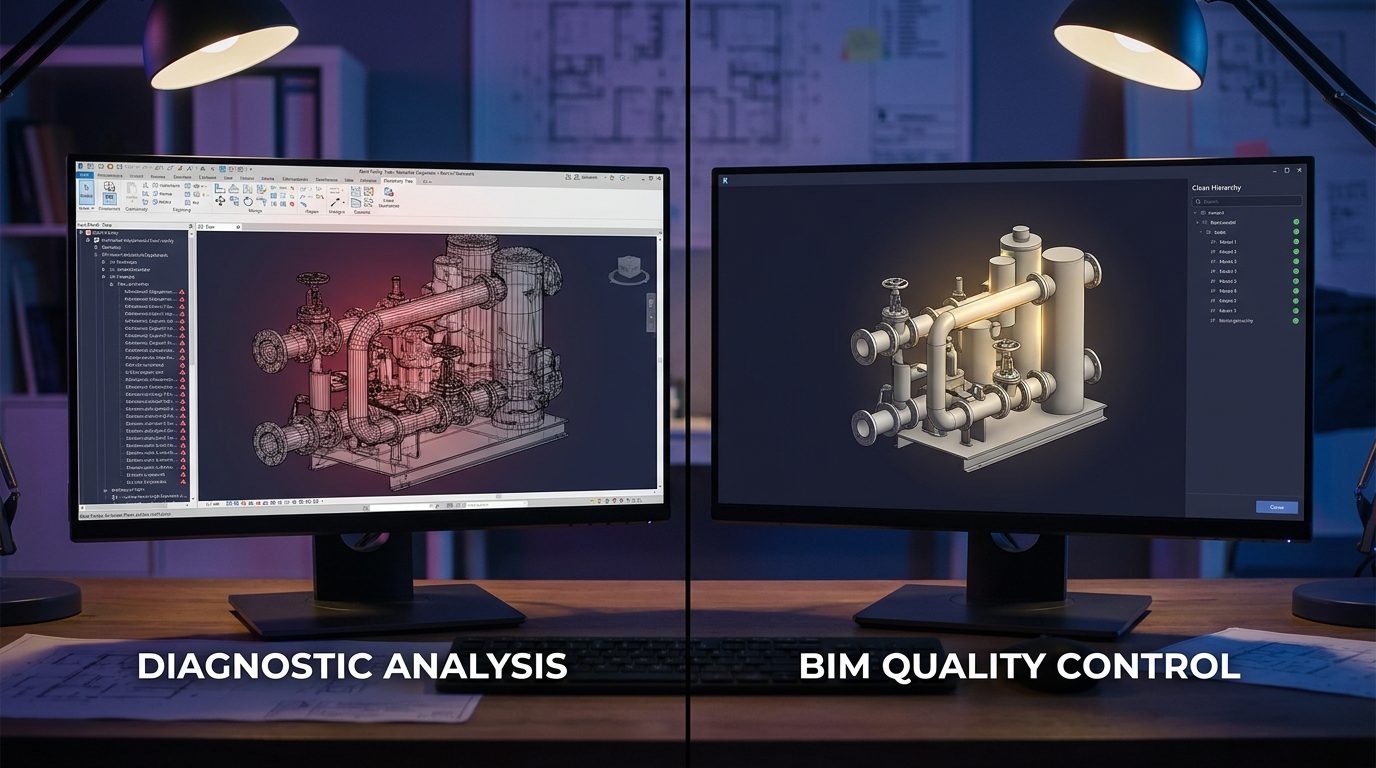

טעויות נפוצות ואיך מתחילים נכון עם משפחות MEP
סימני האזהרה למשפחה בעייתית
סימני האזהרה ברורים אם יודעים לחפש: משקל קובץ גדול משמעותית ממשפחות דומות, זמן פתיחה ארוך בעורך, גיאומטריה מפורטת של ברגים ותופסנים שאיש לא רואה, ו-Nested Families בקינון עמוק ללא סיבה. בדיקה פשוטה: פתחו את המשפחה, בדקו Voids וSolids, וודאו שאין Import של קבצי CAD בתוכה.
✘ טעויות שכדאי להימנע מהן:
- הורדת משפחות "פוטוריאליסטיות" עם אלפי פאות מיותרות
- שימוש בקונקטור אחד ביחידה שיש לה כניסה ויציאה
- התעלמות מפרמטרי ספיקה הנדרשים לחישובים
- שימוש בגיאומטריה מאוטוקאד מיובאת בתוך המשפחה
- קינון עמוק של Nested Families ללא הצדקה
איך מתחילים נכון
הצעד הראשון הוא למפות את הצרכים: אילו סוגי פרויקטים אתם עושים, אילו מערכות חוזרות, מה הסטנדרט שאתם רוצים לייצר. אחר כך בודקים את הספרייה הקיימת – מה עובד, מה לא, ומה חסר. רק אז מחליטים: להוריד ספרייה מוכנה, להתאים את הקיימת או לפתח סט חדש.
הדרך הבטוחה ביותר היא ללמוד את התחום לעומק – להבין איך נבנות משפחות, מה עומד מאחורי הקונקטורים והפרמטרים, ואיך משתלב הכל בתהליך BIM שלם. לפירוט נוסף ראו מדריך משפחות רוויט מקצועי.
💡 תובנות מרכזיות
קונקטורים הם ההבדל הקריטי בין משפחת MEP שעובדת לאחת שנראית טוב. הגדרה נכונה של System Classification ו-Flow Configuration היא חובה בכל משפחה.
רמת הפירוט (LOD) צריכה להתאים לשלב הפרויקט – over-modeling מיותר פוגע בביצועי המודל בדיוק כמו under-modeling פוגע באיכות התכנון.
ספריית משפחות מקצועית מתורגמת ישירות ל-ROI: 30-50% פחות זמן מידול, לוחות כמויות מדויקים יותר, ופחות תיקונים בשלב הביצוע.
הגישה ההיברידית – ספרייה מוכנה בסיסית עם פיתוח מותאם לרכיבים קריטיים – היא הפתרון האופטימלי לרוב המשרדים בישראל.
