מדריך מקיף ל‑Revit MEP: תכנון מערכות בניין מהיסודות ועד פרויקט מלא

🏗 מהפכת ה‑BIM בעולם מערכות הבניין

עולם התכנון ההנדסי עובר בשנים האחרונות שינוי מהותי. מי שעדיין מסתמך על שכבות קווים בקבצי CAD לתכנון מערכות מיזוג, אינסטלציה וחשמל מגלה שהדרישות בשטח השתנו: קבלנים מבקשים מודלים תלת‑ממדיים, יזמים דורשים תיאום התנגשויות לפני הביצוע, ומשרדי תכנון שמגישים הצעות מחיר חייבים להציג שליטה ב‑BIM.

רוויט MEP — הסביבה ברוויט שמיועדת למערכות Mechanical, Electrical ו‑Plumbing — היא הכלי שמאפשר למתכנני מערכות לעבוד בתוך מודל בניין אחד, עשיר בנתונים ומתואם עם כל הדיסציפלינות. כל צינור שמציירים מכיל מידע על קוטר, חומר, מפל לחץ ושיוך למערכת. כל מפזר אוויר "יודע" לאיזו מערכת הוא שייך ומה ספיקת האוויר שלו. כל שקע חשמלי מחובר למעגל ומשפיע על טבלת העומסים בלוח.

הסביבה מתחלקת לשלוש דיסציפלינות עיקריות: מערכות מכניות (HVAC) — מיזוג, אוורור, חימום וקירור; מערכות צנרת (Plumbing/Piping) — אספקת מים, ניקוז, כיבוי אש; ומערכות חשמל (Electrical) — תאורה, כוח, תקשורת ומגשי כבלים. אם טרם התנסיתם בסביבת העבודה הבסיסית של התוכנה, מומלץ להתחיל עם יסודות רוויט למתחילים לפני המעבר להתמחות במערכות.

חשוב להבין גם את הפער בין מידול טכני לתכנון הנדסי: רוויט הוא כלי ביצוע, לא מהנדס. הוא יכול לבצע חישובי סייזינג לתעלה, אבל האחריות על בחירת שיטת החישוב, הגדרת המגבלות והתאמה לתקנים — נשארת על המתכנן. בישראל, כל תכנון מערכות חייב לעמוד בתקנים רשמיים. חשוב להכיר את מנוע חיפוש התקנים הרשמיים של משרד הכלכלה כדי לוודא שהמערכת שמודלתם עומדת בדרישות התקן העדכני.

🛠 הכנת הפרויקט וקשר עם המודל האדריכלי

לפני שמניחים תעלה או צינור ראשון, צריך לבנות תשתית נכונה. תהליך ההכנה הזה חוסך עשרות שעות של תיקונים בהמשך. הצעדים העיקריים כוללים: הגדרת יחידות מידה, טעינת המודל האדריכלי כ‑Linked Model, העתקת מפלסים וגרידים באמצעות Copy/Monitor, והגדרת View Templates ופילטרים מותאמים למערכות.

הפקודה Copy/Monitor היא אבן היסוד של תיאום רב‑תחומי. באמצעותה מעתיקים מפלסים (Levels) וגרידים (Grids) מהמודל האדריכלי לתוך קובץ ה‑MEP, כך שכל שינוי שהאדריכל מבצע — למשל הרמת מפלס בחצי מטר — יופיע כהתראה בקובץ שלכם. בלי זה, עובדים "עיוורים" ומגלים סטיות רק כשכבר מאוחר. לפרטים טכניים ניתן לעיין בהנחיות Autodesk לנושא Copy/Monitor.

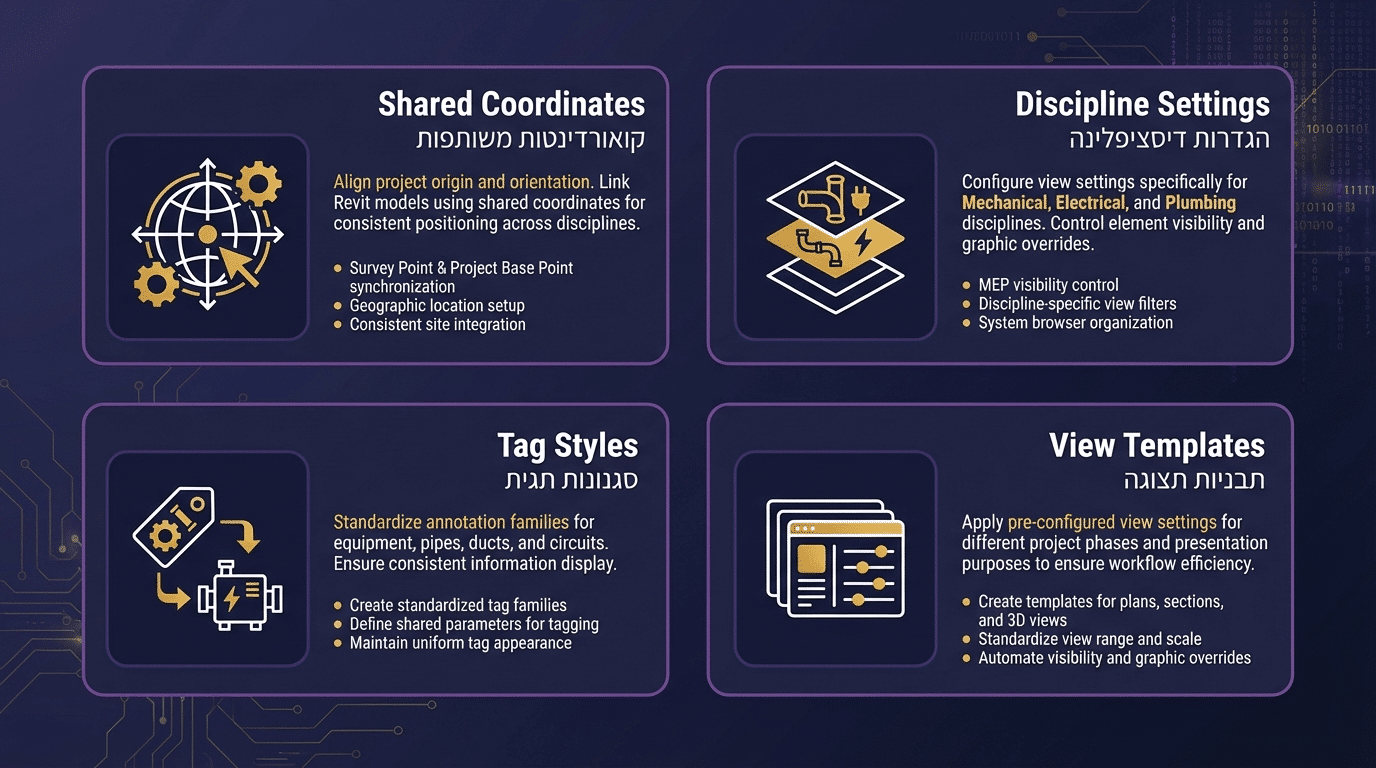

חשבו על זה כמו הכנת "סביבת עבודה" לפני שנכנסים לאתר בנייה. צריך להגדיר: Shared Coordinates כדי שכל הקבצים "יושבים" באותו מקום בעולם; Discipline מוגדר ל‑Coordination בתצוגות שבהן עובדים עם המודל המקושר; סגנונות תיוג (Tags) עקביים שיקראו מידע ישירות מהרכיבים; ותבניות תצוגה שמסננות רעש ויזואלי ומראות רק את מה שרלוונטי.

ב‑BIMAP — האקדמיה לרוויט — הנושאים האלה מועברים כחלק בלתי נפרד מתחילת כל מסלול MEP, כי מי שמדלג על ההגדרות נתקל בבעיות שמפריעות לכל שלב בהמשך. הגישה היא "לבנות את הפרויקט כמו שבונים בניין — מהיסודות".

❄️ עולם המיזוג והאוורור (HVAC) ברוויט

מערכות HVAC הן בדרך כלל המערכות הגדולות ביותר מבחינת נפח פיזי בבניין. הן כוללות תעלות אוויר (Ducts), אביזרי קצה כמו מפזרים וגרילים (Air Terminals), ציוד מכאני (מפוחים, יחידות עילגול, FCU), ואביזרי תעלה (Duct Fittings) כמו ברכיים, הסתעפויות ומשתנים.

תהליך העבודה המומלץ: מתחילים מהצבת ציוד ראשי בחדרי מכונות, ממשיכים להנחת מפזרים בחללים לפי דרישות הספיקה, יוצרים מערכת לוגית (System) שמקשרת בין הציוד למפזרים, ואז מנתבים תעלות — ידנית או באמצעות כלי הניתוב האוטומטי. ברוויט MEP כל מערכת אוויר מוגדרת לפי סוג: Supply Air (אוויר טרי/מטופל), Return Air (חזרה), ו‑Exhaust Air (שאיבה). ההגדרה הזו משפיעה על כיוון הזרימה, על הצבעים בתצוגה, ועל היכולת של התוכנה לחשב ספיקות ולחצים. באמצעות כלי יצירת מערכות התעלות אפשר לשייך רכיבים למערכת ולהכין את הקרקע לסייזינג ואנליזה.

Spaces ב‑Revit MEP הם רכיבים שמייצגים חללים בבניין ומחזיקים מידע על עומסי חימום/קירור, ספיקות אוויר נדרשות, ותנאי תכן. Zones הם קבוצות של Spaces שמשויכות למערכת HVAC אחת. בלי הגדרה נכונה של Spaces, אין בסיס לחישוב עומסים, ובלי Zones אי אפשר לבצע אנליזת אנרגיה.

ניתוב תעלות הוא אומנות בפני עצמה. ההמלצה: קבעו מראש "מפת גבהים" — מי עובר מעל מי. בדרך כלל ההיררכיה היא: תעלות ראשיות בגובה הגבוה ביותר, מתחתיהן צנרת, ומתחת לכל אלה מגשי כבלים. עבדו בשלבים: קודם Main Ducts (צנתרים ראשיים), אחר כך Branch Ducts (הסתעפויות לחללים), ולבסוף חיבורים לאביזרי קצה.

רוויט מציע כלי Duct Sizing שיכול לחשב מידות תעלות אוטומטית לפי שיטות שונות: Friction Method, Velocity Method, Equal Friction או Static Regain. הכלי עובד מצוין — בתנאי שהגדרתם נכון את כל הפרמטרים: מהירות מקסימלית, מפל לחץ מותר למטר, סוג חומר, וצורת התעלה. הסכנה: אם הנתונים לא מדויקים, האוטומציה תפיק מידות שנראות "נכונות" בתוכנה אבל לא ישימות בפרויקט.

💧 אינסטלציה ברוויט MEP — מעבר לקווים ישרים

מערכות צנרת (Piping) ברוויט מתחלקות לשני סוגים מרכזיים: צנרת לחץ (Domestic Hot/Cold, Hydronic) וצנרת גרביטציונית (Sanitary, Storm). ההבדל הקריטי: צנרת גרביטציונית חייבת לרדת בשיפוע קבוע, ואם לא מגדירים את זה נכון — הצנרת תיראה ישרה בתוכנית אבל תהיה שטוחה בחתך, כלומר לא תעבוד בפועל.

רוויט מספק את ה‑Slope Editor שמאפשר לקבוע שיפוע, כיוון ונקודת ייחוס. עם זאת, ניהול שיפועים בפרויקט מורכב דורש משמעת: לעבוד תמיד עם חתכי בקרה, לתייג גבהים בקצוות, ולוודא שאביזרים (ברכיים, הסתעפויות T) מתחברים בגבהים הנכונים.

דמיינו פרויקט שבו מתכנן האינסטלציה מודל צנרת ניקוז בשיפוע 2% מהחדר האחורי לפיר. הכול נראה מצוין בתוכנית. אבל כשהמתכנן המכני מניח תעלת Supply ראשית באותו מסדרון, מתגלה שהצנרת חוצה את התעלה. בלי תיאום גבהים מוקדם — שניהם עבדו נכון, אבל התוצאה המשולבת שגויה. כאן נכנס לתמונה תהליך Clash Detection: בדיקת התנגשויות שחייבת להתבצע באופן שוטף, לא רק בסוף הפרויקט.

⚡ חשמל ומשפחות MEP — הלוגיקה שמאחורי המודל

בדיסציפלינת החשמל ברוויט, המידול הגיאומטרי (איפה בדיוק עובר כבל) פחות חשוב מהמידול הלוגי: לאיזה מעגל שייך כל רכיב, מה העומס שלו, ולאיזה לוח הוא מחובר. ההיררכיה הבסיסית היא: רכיב חשמלי (גוף תאורה, שקע, מזגן) → מעגל (Circuit) → לוח (Panel Board) → הזנה ראשית.

יצירת מעגלים (Circuits) ברוויט מתבצעת על ידי בחירת רכיבים ושיוכם ללוח ספציפי. התוכנה מחשבת אוטומטית את העומס על כל מעגל ועל הלוח כולו, ומעדכנת את טבלת לוח החשמל (Panel Schedule) בזמן אמת.

אם יש הבדל מהותי אחד בין משפחת רוויט אדריכלית למשפחת MEP — זה הקונקטורים (Connectors). קונקטור הוא "נקודת חיבור" שמוגדרת בתוך המשפחה ומכילה מידע: סוג המדיה (אוויר, מים, חשמל), כיוון זרימה, מידות חיבור, מפל לחץ, מתח ועוד. בלי קונקטור תקין, הרכיב הוא גיאומטריה "עיוורת" — הוא נראה כמו מפזר אוויר אבל לא מתנהג ככזה.

✅ הפקת תוצרים, תיאום ובקרת איכות

היופי במודל BIM הוא שהמידע כבר קיים — צריך רק "לשלוף" אותו נכון. הפקת שרטוטי ביצוע (Shop Drawings) ברוויט MEP כוללת: תוכניות מערכות לפי קומה, חתכים בנקודות קריטיות (חדרי מכונות, פירים, מעברי תקרה), פרטים טיפוסיים, תגיות אוטומטיות שקוראות קטרים/מידות/גבהים, וטבלאות כמויות (Schedules) שמפרטות אורכי צנרת, כמות אביזרים ורשימות ציוד.

מי שבונה את המודל נכון מההתחלה — עם פרמטרים מדויקים, שיוך למערכות ותיוג עקבי — מגלה שהפקת התוצרים הופכת לתהליך מהיר ומדויק. מי שדילג על ההגדרות משלם ביוקר בשלב הזה.

תיאום התנגשויות (Clash Detection) הוא אחד היתרונות המשמעותיים של עבודה ב‑BIM. ברוויט קיים כלי בסיסי — Interference Check — שמאפשר לבדוק חפיפות בין רכיבים מדיסציפלינות שונות. בפרויקטים גדולים משתמשים גם בכלים חיצוניים כמו Navisworks. אבל כלי הוא רק כלי — הצלחת התיאום תלויה בתהליך העבודה: ישיבות תיאום שבועיות, פרוטוקול ברור למי "מזיז" מה, וטבלת עדיפויות גבהים שסוכמה מראש.

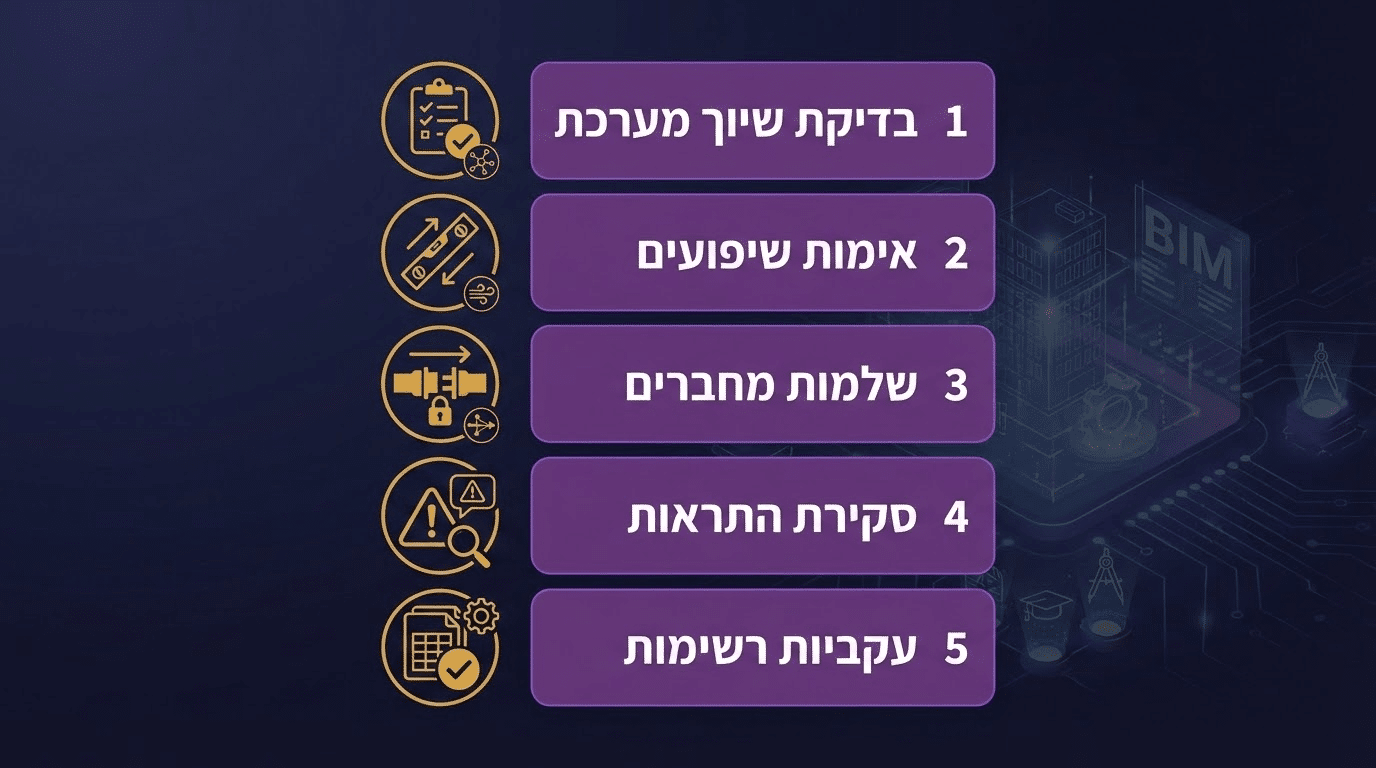

לפני שמגישים מודל MEP, כדאי לעבור בדיקות שיטתיות: האם כל הרכיבים משויכים למערכת? האם כל הצנרת המשופעת יורדת בכיוון הנכון? האם הקונקטורים מחוברים? האם ה‑Warnings של רוויט טופלו או תועדו? האם טבלאות הכמויות מציגות נתונים עקביים? בדיקות כאלה מפחיתות בעשרות אחוזים את כמות ההערות שחוזרות מהבודק.
