כל מה שצריך לדעת על פרמטרים ברוויט משפחות: מדריך מקיף

מהם פרמטרים ברוויט משפחות?

בעולם התכנון המודרני, ההבדל בין מי ש”מכיר את רוויט” לבין מי ששולט בה ברמה מקצועית נמצא לרוב במקום אחד: השליטה במבנה הפרמטרים בתוך המשפחות. פרמטרים הם הלוגיקה שמפעילה את המודל – מה שמאפשר להפוך אובייקט סטטי לרכיב חכם שמדבר עם תגיות, טבלאות כמויות וזרימת המידע של הפרויקט.

פרמטרים ברוויט משפחות הם המאפיינים שמגדירים מידע, מידות, התנהגות גיאומטרית ושליטה ויזואלית בתוך כל משפחה. הם מה שהופך רכיב סטטי – למשל פאנל גבס או דלת – לאלמנט חכם שניתן לשלוט בו, לתעד אותו ולשלב אותו בזרימת מידע מלאה. פרמטר יכול לשלוט על רוחב, גובה, חומר, נראות, טקסט זיהוי או על בחירה של רכיב מקונן בתוך המשפחה.

מי שעובד נכון עם פרמטרים מקבל יתרון מהותי: פחות טעויות, פחות חזרה אחורה, וגמישות אמיתית במודל. ללימוד עקרונות יצירת משפחה בסיסית, ניתן לעיין במדריך איך ליצור משפחה ברוויט ולהבין איך נבנית התשתית שעליה הפרמטרים יושבים.

Family Parameter – הפרמטר המקומי של המשפחה

Family Parameter הוא פרמטר שנוצר ונשמר בתוך המשפחה עצמה ומשמש לשליטה פנימית בגיאומטריה, בנוסחאות או במידע פנימי. הוא לא “מדבר” עם אלמנטים אחרים בפרויקט ולא מופיע בטבלאות כמויות או בתגיות – הוא נשאר מקומי לחלוטין לקובץ ה-RFA.

זהו הכלי המתאים כשצריך לקשר רפרנס למידה, להפעיל נוסחה פנימית או לשלוט בהתנהגות גיאומטרית של רכיב מקונן. כשמדובר בשליטה גיאומטרית פנימית בלבד – למשל יחס בין רוחב מסגרת לזכוכית, או הפעלת Visibility על רכיב משני – אין צורך ב-Shared Parameter.

מה המגבלות של Family Parameter בפרויקטים מורכבים

החיסרון המרכזי הוא חוסר היכולת לתעד את המידע ברמת הפרויקט. אם תרצו לאחר זמן להפיק טבלת כמויות שמציגה את הערך, או להציב תגית שקוראת אותו – הפרמטר לא יהיה זמין. תיעוד רשמי לגבי יצירת Family Parameters מסביר היטב את ההיגיון של הפרמטרים המקומיים בעורך המשפחות.

Shared Parameter – הגשר בין משפחות לפרויקטים

Shared Parameter הוא פרמטר שמוגדר בקובץ טקסט חיצוני (Shared Parameter File) ומשמש בצורה עקבית בכל המשפחות ובכל הפרויקטים שמשתמשים בו. זהו הפתרון המתאים כאשר צריך אחידות נתונים בין משפחות שונות, כשהמידע חייב להופיע בתגיות או בטבלאות כמויות, או כשרוצים לבסס סטנדרט עבודה משרדי.

ההגדרה המלאה והרשמית מופיעה בתיעוד של Autodesk על Shared Parameters. בכל פעם שתגית צריכה לקרוא ערך מתוך משפחה, או שטבלת כמויות צריכה לאחד מידע מכמה קטגוריות שונות – אין מנוס מפרמטר משותף.

אילו מגבלות חשוב להכיר לפני שמגדירים אותו

קובץ ה-Shared Parameter הוא קובץ טקסט פיזי שצריך להיות נגיש לכל מי שעובד בספרייה. אם הקובץ הולך לאיבוד או שמשתמשים בכמה קבצים מקבילים – האחידות נשברת והמידע מפסיק להתחבר. ניהול הקובץ במיקום מרכזי במשרד הוא חלק בלתי נפרד מהסטנדרט.

Type Parameter ו-Instance Parameter – שני צידי אותו מטבע

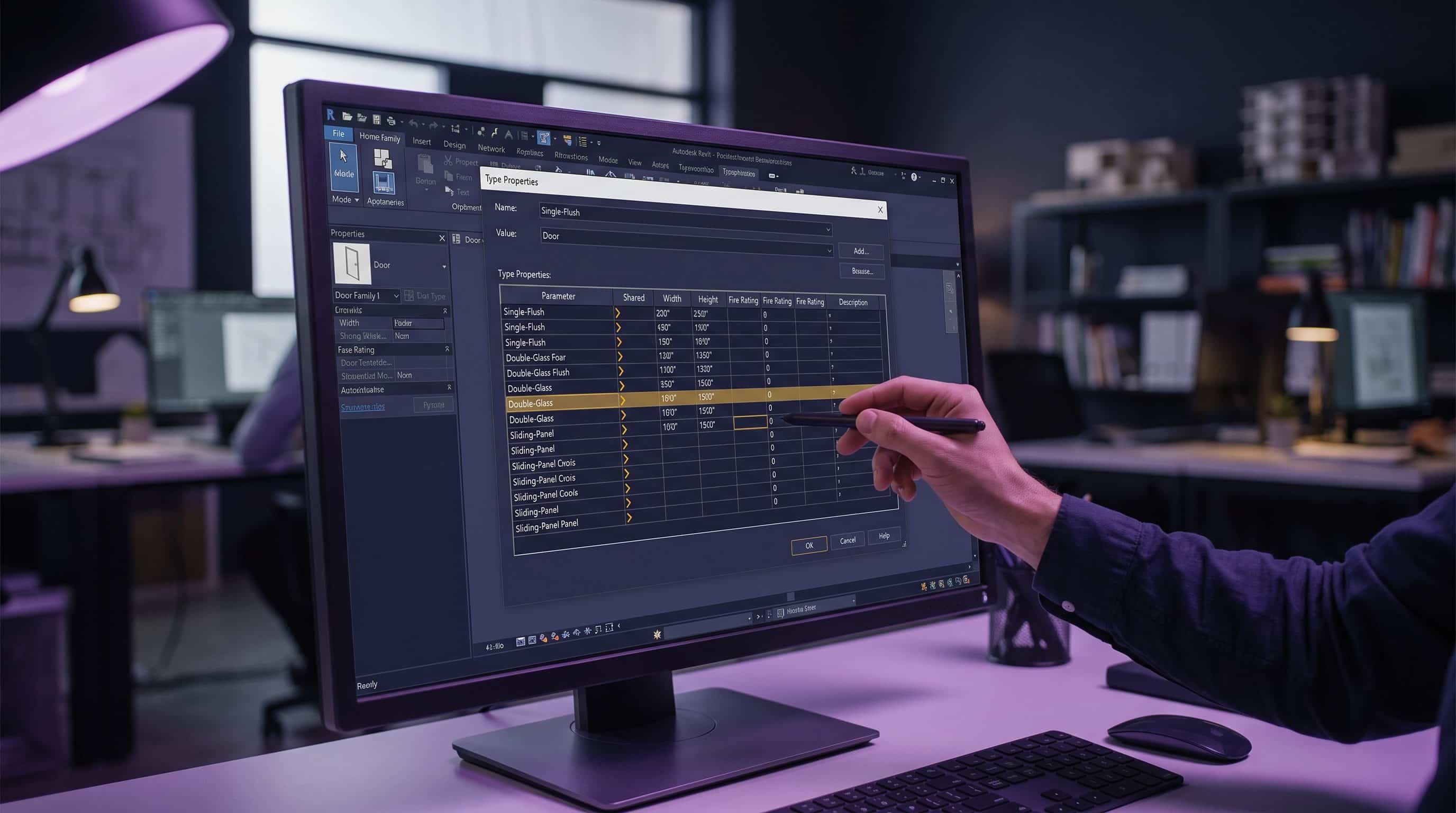

Type Parameter – שליטה ברמת הסוג

Type Parameter הוא פרמטר שערכו משותף לכל המופעים מאותו Type. שינוי הערך משנה בבת אחת את כל האלמנטים מאותו סוג בפרויקט. אם כל הדלתות מסוג “D-90” צריכות להיות ברוחב זהה, מחומר זהה ועם סימון אחיד – פרמטר ברמת ה-Type הוא הבחירה הנכונה. השימוש בו מצמצם כפילויות, שומר על אחידות ומונע מצב שבו כל אלמנט מנוהל בנפרד.

Instance Parameter – שליטה ברמת המופע

Instance Parameter הוא פרמטר שערכו יכול להשתנות עבור כל מופע בנפרד, גם אם מדובר באותו Type. הוא מתאים למצבים שבהם כל אלמנט דורש מידע ייחודי – גובה התקנה, מספר זיהוי, הערת ביצוע או מצב פתוח/סגור. חשוב לדעת ש-Instance Parameters לא מתעדכנים אוטומטית כשמשנים Type, וזו התנהגות מתועדת ומכוונת, לא תקלה.

דוגמאות מהירות לבחירה נכונה

רוחב סטנדרטי של דלת בקטלוג – Type. גובה התקנה של גוף תאורה ספציפי בתקרה – Instance. חומר ברירת מחדל לסוג ריצוף – Type. מספר חדר או הערת ביצוע – Instance.

השוואה מלאה ועץ החלטה מעשי

שאלה ראשונה: האם המידע צריך להופיע בטבלה או בתגית? אם כן – חייבים Shared Parameter. אם לא – אפשר להסתפק ב-Family Parameter. שאלה שנייה: האם הערך זהה לכל המופעים מאותו סוג, או משתנה ממופע למופע? אם זהה – Type. אם משתנה – Instance.

טעויות נפוצות, Shared Parameters בתיוג וסיכום מעשי

טעויות נפוצות בעבודה עם פרמטרים

הטעות הראשונה היא בחירה שגויה בין Type ל-Instance, שמובילה לריבוי Types מיותרים או למודל מנופח. הטעות השנייה היא יצירת Shared Parameters ללא צורך, שמזהמים את קובץ ה-SP המשרדי. הטעות השלישית היא שמות לא עקביים, שמובילים לכפילויות סמויות. טעות רביעית, פחות מוכרת, היא Shared Instance Parameters שמשתנים ל-Type בעת העתקה למשפחה מארחת חדשה.

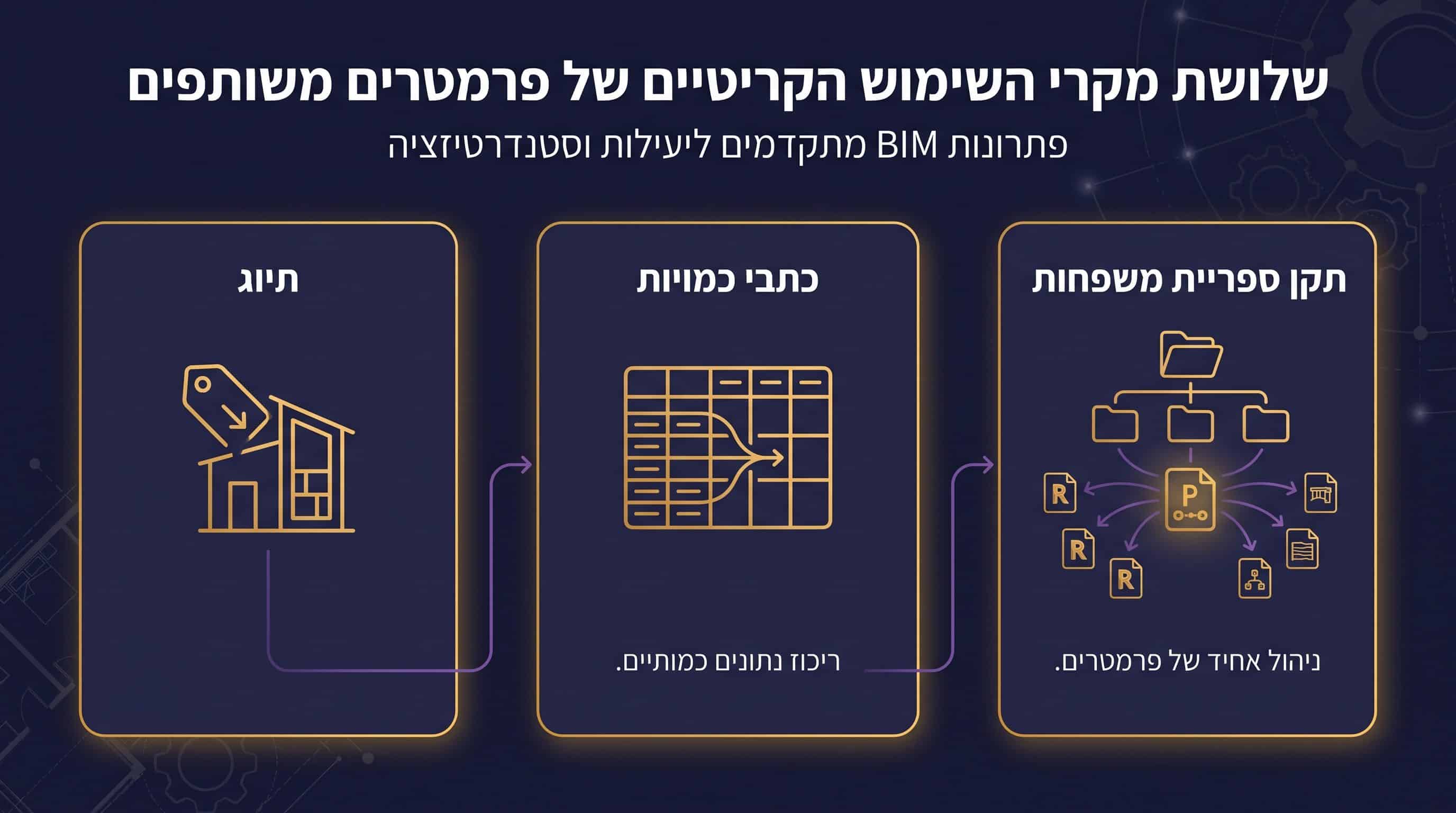

למה Shared Parameters קריטיים בתיוג ובטבלאות

תיעוד התמיכה הרשמי של Autodesk מאשר במפורש כי כדי שתגית תקרא ערך מפרמטר, יש להשתמש ב-Shared Parameter זהה במשפחה ובתגית. עבור תכנון של משפחות ריהוט לשימוש מקצועי, ניתן למצוא דוגמאות במאמר משפחות רוויט ריהוט.

איך מוסיפים פרמטר בלי ליצור בלגן

הגדירו מראש: מה המטרה של הפרמטר, מה סוג הנתון (מספרי, טקסט, Yes/No, חומר), האם הוא Type או Instance, והאם הוא חייב להיות Shared. השתמשו בקידומות עקביות (BIMAP_ או שם המשרד), ובדקו אם הפרמטר כבר קיים בקובץ ה-SP לפני שיוצרים חדש. כל פרמטר מיותר הוא עומס תחזוקתי שמכביד על הספרייה.
