קורס Dynamo לאדריכלות ועיצוב פרמטרי
יומיים לפני מועד הגשה לוועדה המקומית לתכנון ובנייה, עדכון תכנוני במערך הדירות מחייב לשנות עשרות שמות גיליונות ומספרי חדרים במודל. עדכון ידני כזה גוזל שעות עבודה רצופות ומייצר שגיאות הקלדה, אך הפעלת סקריפט ממוקד מבצעת את כל ההתאמות בתוך שניות ספורות.
הפער בין מידול שגרתי לבין ניהול מידע מתקדם מורגש בדיוק ברגעים שבהם לוחות הזמנים מתהדקים והשרטוטים דורשים דיוק מוחלט. כלים אלה מייעלים משימות תיעוד יומיומיות, אבל צריך לדעת מתי כדאי לשלב תכנון חישובי מורכב ואיך מונעים פגיעה ביציבות קבצי הפרויקט שלכם.
אוטומציה מוצלחת במשרד מתחילה תמיד בהבנת מבנה הנתונים בתוך התוכנה ולא בכתיבת אלגוריתמים מסובכים.
900+
בוגרי האקדמיה
50+
משרדים שהכשרנו
15+
שנות הדרכה
מרכז הדרכה מורשה של Autodesk
עיקרי הדברים
- סקריפט ממוקד מעדכן עשרות שמות גיליונות ומספרי חדרים בתוך שניות, במקום שעות של עבודה ידנית שמייצרת שגיאות הקלדה.
- אין צורך בשפות תכנות, אבל בלי הבנה של ההבדל בין פרמטר טיפוס לפרמטר מופע הסקריפט ישנה ערכים במקומות לא נכונים.
- הטמעה יעילה במשרד דורשת בדרך כלל בין שלושה לארבעה שבועות של תרגול ממוקד על בעיות מתוך פרויקטים אמיתיים.
- כל סקריפט נבדק קודם על קובץ ניסיוני מבודד, ורק אחר כך רץ על המודל המרכזי.
תוכן עניינים
- מה מאפשר יישום Dynamo לאדריכלות כבר בפרויקט הנוכחי?
- איך מתחבר Dynamo Architecture לתהליכי Computational Design?
- האם צריך לדעת לתכנת כדי להפעיל סקריפטים במודל?
- כמה זמן דורשת הטמעה של Dynamo לאדריכלות במשרד פעיל?
- אילו משימות תכנון ותיעוד הכי משתלם להפוך לאוטומטיות?
- מתי עיצוב פרמטרי ברוויט מייעל את העבודה ומתי הוא מעמיס?
- בקרת פרמטרים שיתופיים במודלים מרובי אלמנטים
- סנכרון נתונים חיצוניים מול טבלאות המודל
- איך מטמיעים כלי Dynamo לאדריכלות בהדרכת האקדמיה לרוויט?
מה מאפשר יישום Dynamo לאדריכלות כבר בפרויקט הנוכחי?
יישום Dynamo לאדריכלות מאפשר לכם להריץ אוטומציה מבוקרת על פעולות תיעוד שגרתיות, לעדכן פרמטרים במאות פתחים בו-זמנית ולבצע בקרת תקינות מהירה על שמות מבטים לפני הפקת סטים סופיים להגשה.
במקום לעבור חדר אחר חדר כדי לוודא ששמות החללים תואמים לפרוגרמה המעודכנת, סקריפט פשוט קורא את נתוני הטבלה ומעדכן את המודל באופן גורף. כך המידע במודל נשאר שלם, ואף גיליון מודפס לא נושא מידע ישן שלא תואם את המציאות התכנונית. גם שינוי שמות של עשרות גיליונות לצורך עמידה בפורמט משרדי אחיד מסתיים בלחיצת כפתור אחת.
מי שמעוניין להעמיק בבניית תהליכים כאלה ימצא פירוט נרחב במדריך האוטומציה ברוויט, שמסביר את הלוגיקה של כל שלב. המעבר לעבודה מבוססת חוקים חוסך זמן יקר ומאפשר לאדריכלים להתרכז בפתרון בעיות תכנון ממשיות.
איך מתחבר Dynamo Architecture לתהליכי Computational Design?
החיבור בין Dynamo Architecture לבין מתודולוגיית Computational Design מתקיים כשמפסיקים להגדיר מידות ידנית ומנסחים במקומן חוקים גאומטריים שיוצרים חלופות תכנון באופן אלגוריתמי.
בתהליך כזה המחשב מפסיק להיות כלי שרטוט שמתעד החלטות קיימות ומתחיל לייצר בעצמו פתרונות צורניים על בסיס נתונים סביבתיים ופרמטרים מוגדרים. כשמתכננים חזית עם פתחים משתנים, האלגוריתם בודק את זוויות קרינת השמש ומחשב את עומק ההצללה הנדרש בכל קומה. התוצאה היא מודל גמיש שמגיב לשינויים בתנאי השטח בלי שתידרשו למדל מחדש כל רכיב בנפרד.
גבול הגזרה בין אוטומציה שגרתית לתכנון חישובי
אוטומציה שגרתית מתמקדת בצמצום פעולות ידניות חוזרות כמו מילוי טבלאות ושינוי שמות גיליונות, בעוד שתכנון חישובי מייצר גאומטריה מורכבת שמגיבה לקשרים תכנוניים ולתנאים חיצוניים משתנים.
האם צריך לדעת לתכנת כדי להפעיל סקריפטים במודל?
אין שום צורך לדעת שפות תכנות מסורתיות כדי להשתמש בדינמו, מפני שסביבת העבודה מבוססת כולה על עבודה חזותית עם צמתים גרפיים וקווים מקשרים.
כל צומת מייצג פקודה ברורה, כמו בחירת אלמנטים או שינוי ערך של פרמטר, והחיבור ביניהם יוצר את זרימת המידע במודל. אבל כדי לבנות תהליך שעובד בלי לייצר שגיאות, אתם חייבים להכיר לעומק את המבנה הפנימי של התוכנה. מי שאינו מבין את ההבדל בין פרמטר טיפוס לפרמטר מופע יגלה מהר מאוד שהסקריפט משנה ערכים במקומות לא נכונים.
עקרונות שליטה ברוויט הנדרשים לפני תחילת העבודה
צריך להבין היטב את היררכיית הרכיבים, מרמת הקטגוריה ועד המשפחות והמופעים הבודדים. עליכם לדעת לבנות טבלאות כמויות, להגדיר פילטרים גרפיים, לנהל תבניות מבט ולחלק נכון קבצים לעבודה משותפת.
כמה זמן דורשת הטמעה של Dynamo לאדריכלות במשרד פעיל?
הטמעה יעילה של Dynamo לאדריכלות דורשת בדרך כלל בין שלושה לארבעה שבועות של תרגול ממוקד כדי להפיק סקריפטים ראשונים שמקצרים את זמני העבודה השוטפים במשרד.
ההתקדמות תלויה במיקוד שלכם בפתרון בעיות מעשיות מתוך פרויקטים אמיתיים, במקום בניסיון ללמוד פונקציות תאורטיות שאינן משרתות את שגרת המשרד. כשצוות התכנון מתחיל בסקריפטים פשוטים של סידור נתונים, הביטחון נבנה מהר והתוצאות ניכרות כבר בסט התוכניות הקרוב. מי שלומד לעומק מתוך מדריך Dynamo לרוויט מבין את הממשק מהר יותר ומקצר את שלב הניסוי והטעייה.

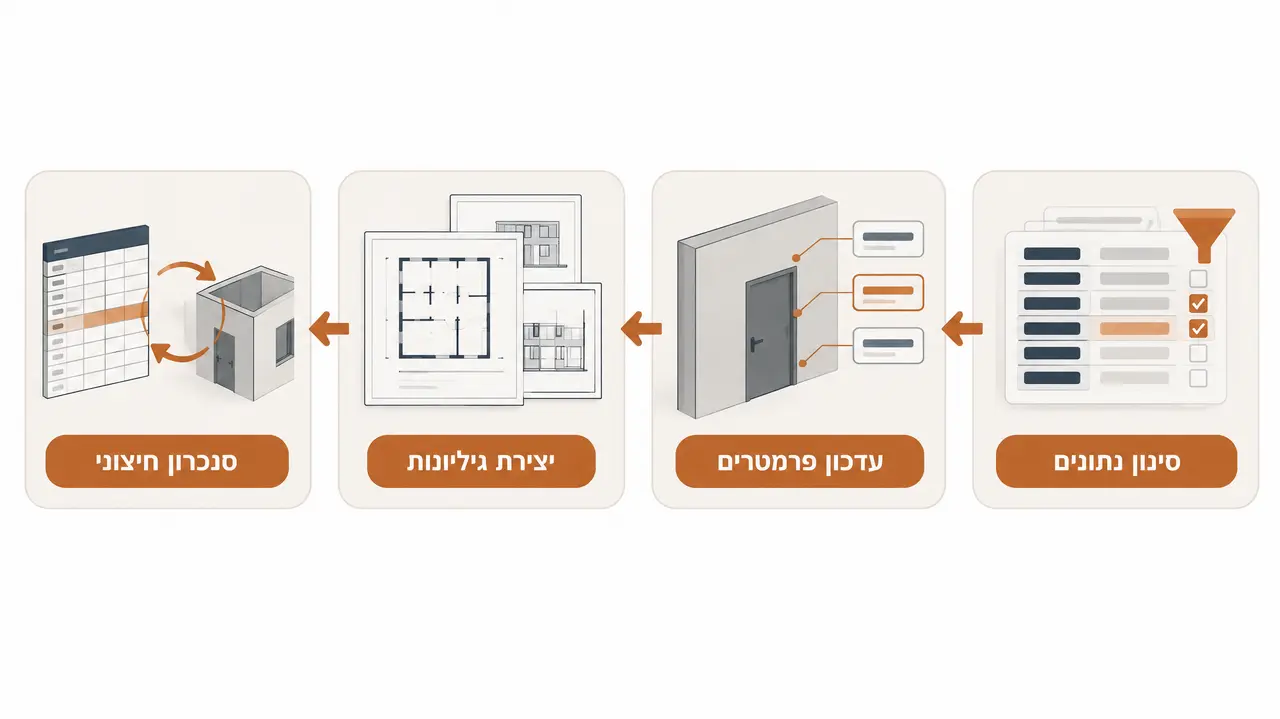

ארבעת שלבי ההתקדמות המומלצים לאדריכל
מתחילים בהבנת הלוגיקה של רשימות נתונים ובסינון פריטים לפי תנאים ברורים, ואחר כך לומדים לקרוא ולכתוב פרמטרים מתוך אלמנטים קיימים במודל. כשזה יושב, עוברים ליצירה אוטומטית של תצוגות וגיליונות לפי תקן משרדי קבוע, ובסוף מחברים את המודל למידע חיצוני מטבלאות כדי לעדכן מפרטים וחישובי כמויות.
אילו משימות תכנון ותיעוד הכי משתלם להפוך לאוטומטיות?
המשימות שהכי משתלם להפוך לאוטומטיות הן פעולות שחוזרות על עצמן בכל פרויקט, כוללות שינוי ידני של מאות אלמנטים ומייצרות סיכון ממשי לשגיאות בסטים להגשה.
צוואר הבקבוק העיקרי מופיע לקראת הגשות היתר או תוכניות עבודה, כשצריך לעדכן מספור חדרים לאחר שינוי תכנוני, להתאים שמות מבטים או לוודא שכל פתח כולל את המידע הנכון. גם במסמכים ממסדיים בישראל מקפידים על דיוק ובקרה במודלים, למשל במפרט דרישות BIM של משרד הביטחון, שדורש פרמטרים אמינים במידע שעובר לגורמי הפיקוח והביצוע.
מדד סינון משימות לפי תדירות וסיכון
כדי להחליט איזו משימה להפוך לאוטומטית, כדאי לבחון את הזמן שמושקע בה מול הסיכון לטעות אנוש.
| סוג המשימה במשרד | ביצוע ידני שגרתי | ביצוע באמצעות סקריפט | רמת הסיכון לשגיאה בעבודה ידנית |
|---|---|---|---|
| מספור מחדש של חדרים ודלתות | מעבר ידני פתח אחר פתח בתוכנית | עדכון אוטומטי לפי מיקום או כיוון תנועה | גבוהה בגלל כפילויות והשמטות |
| יצירת גיליונות וסידור מבטים | פתיחת כל גיליון בנפרד וגרירת תוכניות | הקמה מרוכזת מתוך רשימת תצוגות מוכנה | בינונית בגלל איבוד שמות ופורמטים |
| הזנת פרמטרים שיתופיים לבקרת אש | הקלדה בטבלת מאפיינים לכל רכיב | הזרקת ערכים מרוכזת לפי סוג המחיצה | קריטית לפסילת הגשות ואישורים |
| סנכרון רשימות נגרות ומפרטים | השוואה מול גיליון נתונים חיצוני והקלדה | קריאה ישירה של קובץ הנתונים לפי מזהה רכיב | גבוהה בגלל פערי גרסאות ושינויי תכנון |
לא רק ללמוד רוויט. לעבור לעבוד ברוויט.
השיעור הראשון של כל קורס נלקח מהקורס המלא וזמין לצפייה בחינם, בלי כרטיס אשראי.
מתי עיצוב פרמטרי ברוויט מייעל את העבודה ומתי הוא מעמיס?
עיצוב פרמטרי מייעל את הפרויקט כשהוא מנהל רכיבים אדפטיביים גמישים בחזיתות מורכבות, אך הוא מעמיס על המודל כשיוצרים תלויות מתמטיות עודפות שפוגעות במהירות הסנכרון של הצוות.
פיתוח קירות מסך בעלי חלוקה לא סימטרית או פריסות ריצוף ייחודיות דורש לעיתים קרובות גמישות שמשפחות רגילות אינן מספקות. אבל ניסיון להגדיר כל פרט זניח במשוואות מורכבות מוביל למידול יתר שמכביד על קובץ הפרויקט.
קובץ פרויקט כבד מאט באופן ישיר את זמני הפתיחה והשמירה של כל חברי צוות התכנון.
שמירה על יציבות המודל בעבודה פרמטרית
כדי לשמור על יציבות הקובץ, בדקו תמיד את הסקריפט על קובץ ניסיוני מבודד לפני הרצתו במודל המרכזי. כדאי גם להגביל את טווחי השינוי של הפרמטרים, כדי שלא תיווצר גאומטריה לא תקינה שעלולה לשבור את חיבורי הקירות או הרצפות.
בקרת פרמטרים שיתופיים במודלים מרובי אלמנטים
כדי לנהל נתונים במודל בעקביות, צריך שליטה מלאה בפרמטרים מותאמים, במיוחד כשמסווגים מאות אלמנטים עבור יועצים ומפקחים. במקום לעבור על כל קיר או דלת בנפרד, סקריפט ייעודי בודק בתוך שניות אילו רכיבים חסרים ערך של עמידות באש או סיווג אקוסטי.
הסקריפט מסנן אלמנטים לפי תנאים לוגיים מוגדרים וממלא ערכים מחושבים אחידים, אבל זה לא מתאים לפרויקט ראשון בלי הדרכה. כששולטים כך במידע, קל יותר למסור לקבלן מודל בלי סתירות פנימיות.
טעויות נפוצות בניהול פרמטרים ואיך להימנע מהן
טעות שכיחה מתרחשת כשמנסים להזין מחרוזת טקסט לתוך פרמטר שהוגדר במודל כמספר או כאורך. שגיאה נוספת היא ניסיון לעדכן פרמטר טיפוס מתוך פקודה המיועדת לפרמטר מופע, פעולה שעלולה לשנות את כל הרכיבים מאותו סוג במקום את הרכיב הנבחר בלבד. בדיקה מוקדמת של סוגי הנתונים מונעת דריסה לא מכוונת של מידע תכנוני קיים.
סנכרון נתונים חיצוניים מול טבלאות המודל
חיבור דו-כיווני בין טבלאות נתונים חיצוניות לבין מודל הבניין חוסך שעות של הקלדה כפולה ומצמצם את הפערים בין תוכניות האדריכלות למפרטי היועצים. כשיועץ אלומיניום או נגרות מעביר טבלת כמויות מעודכנת, סקריפט מתאים מסוגל לקרוא את הנתונים ולעדכן את תגי הפתחים ישירות בתוך המודל.
הבסיס הטכני לחיבור תקין הוא שימוש במזהה רכיב ייחודי מסוג Element ID, המבטיח שכל שורת מידע משויכת בדיוק לאלמנט הנכון. תהליך זה מייעל באופן דרמטי גם את הפקת תוכניות המכר וסנכרון שטחי הדירות המדויקים מול טבלאות שטחים ייעודיות.
פרוטוקול עבודה משרדי למניעת דריסת נתונים
כדי למנוע שינויים שגויים במודל, קבעו במשרד בעל תפקיד אחד שאחראי על עדכון נתונים מקבצים חיצוניים. לפני שמריצים סנכרון, שמרו גרסת גיבוי או נקודת שחזור מקומית בקובץ המרכזי.

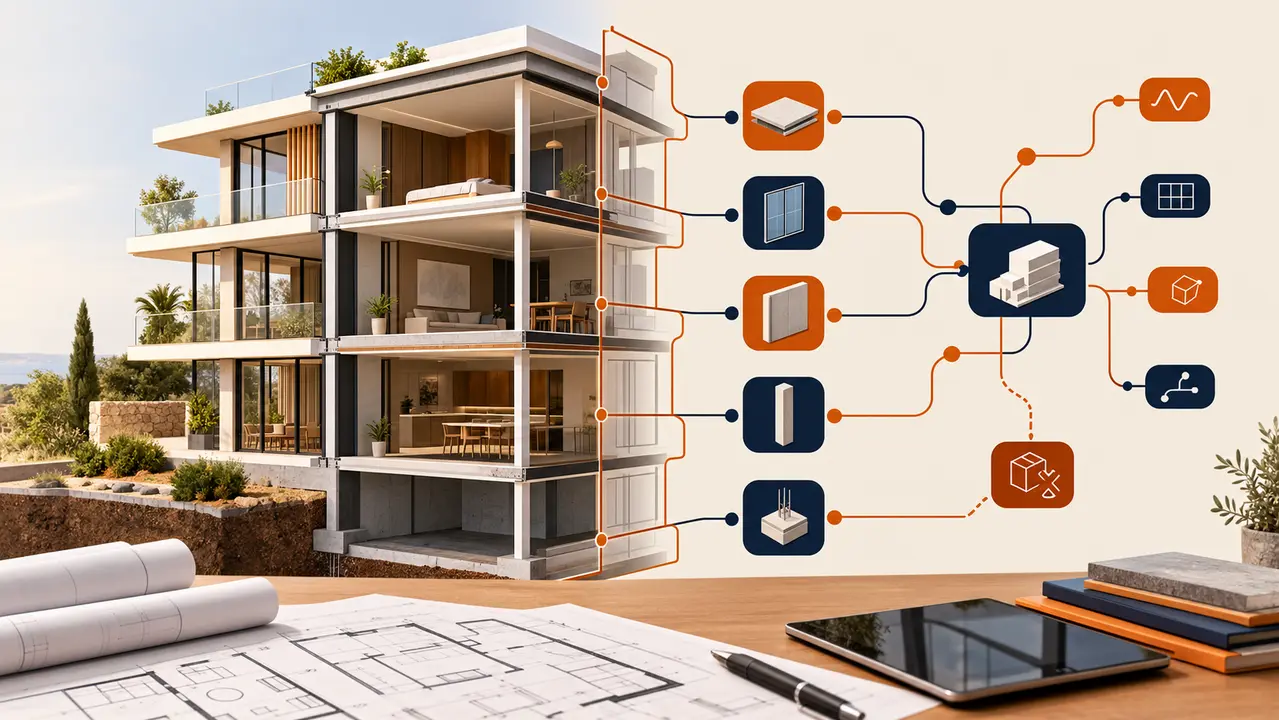

איך מטמיעים כלי Dynamo לאדריכלות בהדרכת האקדמיה לרוויט?
הטמעה משרדית מוצלחת של Dynamo לאדריכלות נשענת על נגן ההרצה Dynamo Player, שבו כל מתכנן מפעיל סקריפטים מוכנים מתוך ספרייה מרכזית בלי לפתוח את ממשק הצמתים, ועל הכשרה מעשית שמותאמת לפרויקטים אמיתיים.
יוזמה פרטית של עובד בודד אינה מספיקה אם שאר הצוות אינו יודע להשתמש בכלים שנוצרו.
כשסקריפטים נשמרים בתיקיית רשת משרדית עם שמות מוסכמים ותיעוד ברור, כל אדריכל מפיק תועלת מהאוטומציה כבר ביום הראשון לעבודה. את היכולות שמעבר למידול הבסיסי צוות התכנון לומד בקורס רוויט מתקדמים, שמקנה כלים לניהול פרויקטים מורכבים ולעבודה פרמטרית מתקדמת. משרד שרוצה לשנות את שיטות העבודה של כל העובדים יכול להיעזר בתוכנית ליווי והטמעה למשרדים, שבה מטמיעים תקנים וסקריפטים ישירות על גבי פרויקטים פעילים.
את ההדרכות של האקדמיה לרוויט מוביל דרור וונגר, הנדסאי אדריכלות ומדריך מוסמך מטעם Autodesk עם יותר מ-15 שנות הדרכה. הן מתבססות על ניסיון מעשי בהכשרת מעל 50 משרדי תכנון ומאות בוגרים.
הצעד המעשי הראשון במשרד אינו פיתוח מערכות מורכבות, אלא בחירת משימה אחת שחוזרת על עצמה כמו סידור שמות מבטים או מספור חדרים והרצתה על פרויקט ניסיוני מאורכב.
הצוות שלכם מטמיע אוטומציה. המשרד ממשיך לעבוד.
בתוכנית הליווי למשרדים מטמיעים תקנים וסקריפטים ישירות על הפרויקטים הפעילים שלכם. לשאלות אפשר להתקשר אלינו, 09-306-2849.
מה אומרים הבוגרים שלנו
“ממליצה מאוד ללמוד בקורס של דרור. המורה מקצוען ביותר — סבלני, רהוט, מאורגן היטב ומסביר מצוין כל פרט. נראה שחשוב לו מאוד שנצליח ונבין, והוא מסייע בשאלות גם בין שיעור לשיעור. לא מובן מאליו בקרב מורים וקורסים. ממליצה בחום!”
“במסגרת קורס «רוויט נוף» בהנחיית דרור ונגר פגשתי מורה רוויט מקצועי בעל כישורי הדרכה נפלאים, ידע רב וניסיון עשיר בהכשרת אדריכלים. היכולות האלה מאפשרות לכל מתכנן ללמוד ולתרגל את "שפת הרוויט" ברמה הבסיסית וברמה האינטגרטיבית — מידול פרויקטים מקיפים של מבנה ונוף כמכלול. מסגרת שמקדמת בגדול את המעבר לעבודה בסביבת BIM.”
“תודה רבה דרור! ממליצה על הקורס בלב שלם. ההסברים מצוינים והמתודולוגיה סדורה וריאלית. השארת אותנו עם הרגשה שאנחנו לא לבד ושאתה תמיד תהיה שם כדי לעזור.”
שאלות נפוצות
איך נבנה לוח הזמנים האישי בפורטל הלימודים?
ביום הקנייה הפורטל בונה לכם לוח זמנים אישי לשלושה חודשים, עם תאריך יעד לכל שיעור ולכל תרגיל. כך אתם יודעים בכל שבוע מה צפוי להגשה, במקום לנווט לבד את קצב ההתקדמות.
מה קורה אחרי שמגישים תרגיל בפורטל?
כל תרגיל שמוגש דרך הפורטל עובר בדיקה של מדריך ולא של מערכת אוטומטית, וחוזר אליכם עם הערות. אם משהו לא היה ברור, מגישים את התרגיל שוב אחרי התיקון עד שהוא יושב.
תוך כמה זמן חוזרת תשובה לשאלה שעולה מתוך שיעור?
שאלה שנשאלת מתוך השיעור עצמו מקבלת מענה בתוך יום עסקים אחד. מתקיימים גם מפגשי זום קבועים, שבהם אפשר לעלות נושאים שדורשים הדגמה חיה.
האם השיעור הראשון בחינם הוא חלק מהקורס המלא?
כן, השיעור הראשון של כל קורס נלקח מתוך הקורס המלא והוא זמין לצפייה בחינם, בלי כרטיס אשראי. כך אתם רואים איך ההדרכה בנויה מבפנים לפני שאתם מחליטים.
במה נבדלים מסלולי הלימוד זה מזה?
כל קורס אפשר לקחת באחד משלושה מסלולים, בקצב שלי, עם מלווה אישי או עם כל הכלים. ההבדל ביניהם הוא בכמות הליווי האישי שאתם מקבלים לאורך הלימודים, ובוחרים את המסלול לפי הקצב וההיקף שמתאימים לכם.
הטמעה של Dynamo במשרד לא נמדדת במורכבות הסקריפטים אלא במשימות שיורדות מהשולחן. מספור חדרים, בקרת פרמטרים שיתופיים וסנכרון מול טבלאות של יועצים הם היעדים הראשונים הטבעיים, וכל אחד מהם נבדק קודם על קובץ ניסיוני מבודד. את הצעד הראשון עושים בשיעור הפתיחה של הקורס, שפתוח לצפייה בחינם ולקוח מתוך התוכן המלא.
