שלבי בנייה ברוויט (Phases): המדריך המלא לניהול קיים, הריסה ובנייה חדשה

מה הם שלבי בנייה ברוויט Phases?

Phases הם מנגנון מובנה ברוויט שמאפשר לשייך כל אלמנט במודל לנקודת זמן בפרויקט: מתי הוא נוצר ומתי, אם בכלל, הוא נהרס. במקביל, גם לכל תצוגה יש שיוך לשלב, כך שהתוכנית "יודעת" באיזו נקודת זמן היא עומדת. התוצאה היא יכולת לנהל מצב קיים, הריסה ובנייה חדשה בתוך קובץ אחד, בלי כפילות מודלים ובלי שכבות מלאכותיות בסגנון אוטוקאד. אפשר להעמיק בהגדרות הרשמיות בתיעוד של אוטודסק בעמוד Project Phasing. מי שרוצה לשלוט בזה ברמה שמאפשרת לנהל פרויקטים מורכבים באמת, ימצא את הנושא בליבת קורס רוויט מתקדם, שם עובדים על מודלים אמיתיים ולא על תרגילי מעבדה.

דמיינו מבנה משרדים בן ארבעים שנה שמקבל שיפוץ פנימי: חלק מהקירות נשארים, חלק יורדים, נוספת מערכת חדשה של חדרי ישיבות. בלי ניהול שלבים תצטרכו שלושה קבצים נפרדים או שלוש קבוצות שכבות – וכל שינוי אצל הלקוח ידרוש תיקון בשלושה מקומות. עם Phases, שינוי אחד במודל מתעדכן אוטומטית בתוכנית הקיים, בתוכנית ההריסה ובתוכנית החדש. זה בדיוק ההבדל בין לעבוד עם מודל חכם לבין לצייר קווים: פחות טעויות, פחות חזרה אחורה, ויותר ביטחון מול יזם או קבלן שמבקש עדכון יום לפני הגשה. בפרויקטים של תוספת בנייה ההשפעה גדולה עוד יותר, כי הכמויות והלוחות מתעדכנים יחד עם התוכניות.

איך עובד ההיגיון של קיים, חדש ולהריסה ברוויט?

לכל אלמנט יש שני מאפיינים מרכזיים: Phase Created ו-Phase Demolished. הצירוף ביניהם, יחד עם השלב של התצוגה, קובע את הסטטוס של האלמנט באותה תוכנית – קיים, חדש, להריסה או זמני. זו הסיבה שאותו קיר יכול להיראות אפור בתוכנית אחת, מודגש בתוכנית שנייה ולא להופיע כלל בשלישית.

אלמנט קיים – נוצר בשלב מוקדם מהתצוגה ולא סומן להריסה. זה כל מה שמדדתם בשטח ונשאר גם אחרי ההתערבות.

אלמנט חדש – נוצר בדיוק בשלב שבו עומדת התצוגה, כמו קיר גבס חדש או תקרה אקוסטית שנוספה בשיפוץ.

אלמנט להריסה – נוצר בשלב קודם וסומן להריסה באמצעות כלי Demolish. הבדל קריטי: מחיקה מוציאה את האלמנט מהמודל לחלוטין, בעוד הריסה משמרת אותו לצורכי תיעוד תוכנית ההריסה.

מה ההבדל בין Phase לבין Phase Filter?

זו ההבחנה שמפילה את רוב המשתמשים. Phase של תצוגה קובע את נקודת הזמן, ואילו Phase Filter קובע מה מוצג ואיך מכל אחד מהמצבים. שילוב לא נכון ביניהם הוא הסיבה מספר אחת לכך שתוכנית "לא מציגה מה שצריך".

Phase של תצוגה מגדיר באיזה רגע בפרויקט התצוגה עומדת. תצוגה שמוגדרת ל-Existing תתייחס לכל מה שנבנה אחריה כאילו עדיין לא קיים.

Phase Filter מחליט עבור כל סטטוס אם להציג אותו רגיל, עם דריסה גרפית או בכלל לא. רוויט מגיע עם פילטרים מובנים כמו Show Previous + Demo או Show Complete, וניתן ליצור פילטרים מותאמים לפי הצורך, כמתואר בתיעוד About Phase Filters.

איך מגדירים שלבים ומפיקים תוכניות קיים, הריסה וחדש?

ברירת המחדל ברוויט כוללת שני שלבים: Existing ו-New Construction. ברוב פרויקטי השיפוץ זה מספיק, כי ההריסה מנוהלת כסטטוס ולא כשלב נפרד. אם הפרויקט מבוצע בכמה מקטעי ביצוע, הוסיפו שלבים בשמות ברורים ואחידים לכל הצוות. עדיף לעשות זאת פעם אחת ולשמור את ההגדרות, הפילטרים והדריסות הגרפיות בתוך טמפלט רוויט מקצועי – כך אף אחד במשרד לא ממציא מחדש את הגלגל בכל פרויקט, והתוכניות יוצאות באותה שפה גרפית. שינוי שמות שלבים באמצע פרויקט אפשרי, אבל הוא מסוכן כשיש מודלים מקושרים, ולכן שווה להשקיע דקות בהתחלה במקום שעות בהמשך.

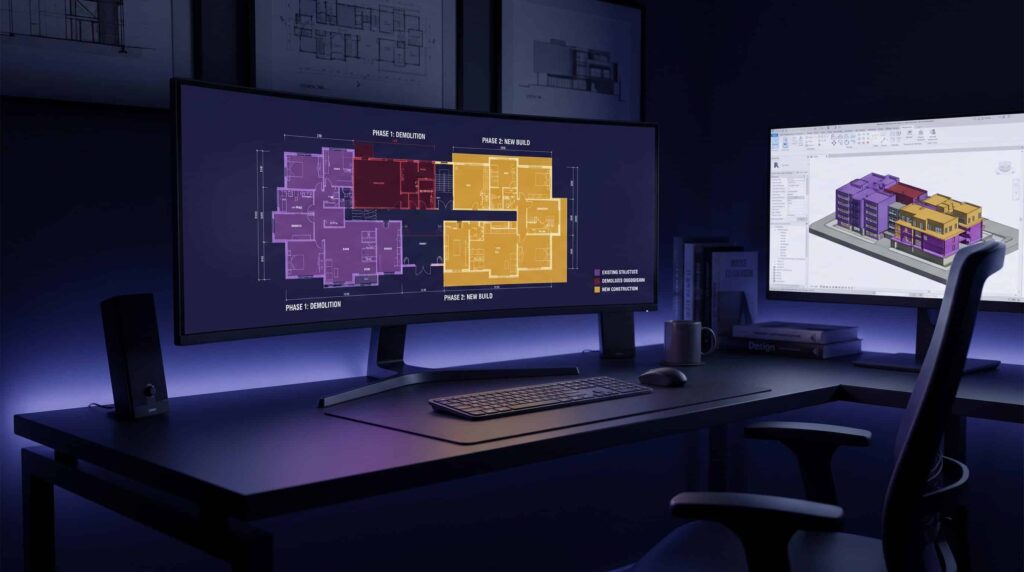

העיקרון פשוט: תצוגה נפרדת לכל צורך, ולכל אחת שילוב משלה של שלב ופילטר. תוכנית מצב קיים תשויך לשלב Existing עם פילטר שמציג את הקיים בלבד. תוכנית הריסה תשויך לשלב הבנייה עם פילטר שמציג קיים והרוס, כשהאלמנטים להריסה מודגשים בקו מקווקו. תוכנית בנייה חדשה תשויך לאותו שלב עם פילטר שמסתיר את ההרוס ומציג את הקיים בחצי-טון ואת החדש בקו מלא. שכפלו תצוגות רק אחרי שהגדרתם את הפילטרים, ותנו שמות שמכילים את השלב – "קומה א – הריסה" ולא "Copy of Level 1".

סדר הפעולות חשוב לא פחות מההגדרות. קודם בונים מודל מצב קיים אמין לפי מדידה, כשכל האלמנטים משויכים לשלב הקיים. רק אחר כך עוברים לשלב הבנייה החדשה ומסמנים להריסה את מה שיורד, ורק בסוף מוסיפים את האלמנטים החדשים. מי שמדלג על הסדר הזה מוצא את עצמו עם קירות חדשים שמופיעים בתוכנית הקיים, או עם הריסות שלא נרשמות כי האלמנט נוצר מלכתחילה בשלב הלא נכון.

חמש הטעויות הנפוצות והשפעת השלבים על חתכים ולוחות כמויות

הראשונה היא מידול המצב הקיים כשהתצוגה הפעילה נמצאת בשלב הבנייה החדשה – טעות שמייצרת מודל שנראה תקין אך מתפרק בתיעוד. השנייה היא מחיקת אלמנט במקום סימון להריסה, ואז תוכנית ההריסה יוצאת ריקה. השלישית היא שכפול תצוגה בלי לעדכן את הפילטר, כך שכל התוכניות נראות זהות. הרביעית היא שינוי דריסות גרפיות ברמת תצוגה בודדת במקום ברמת הפרויקט, מה שיוצר חוסר אחידות בין גיליונות. החמישית היא שימוש ב-Phases כדי להציג חלופות תכנון, במקום בכלי Design Options.

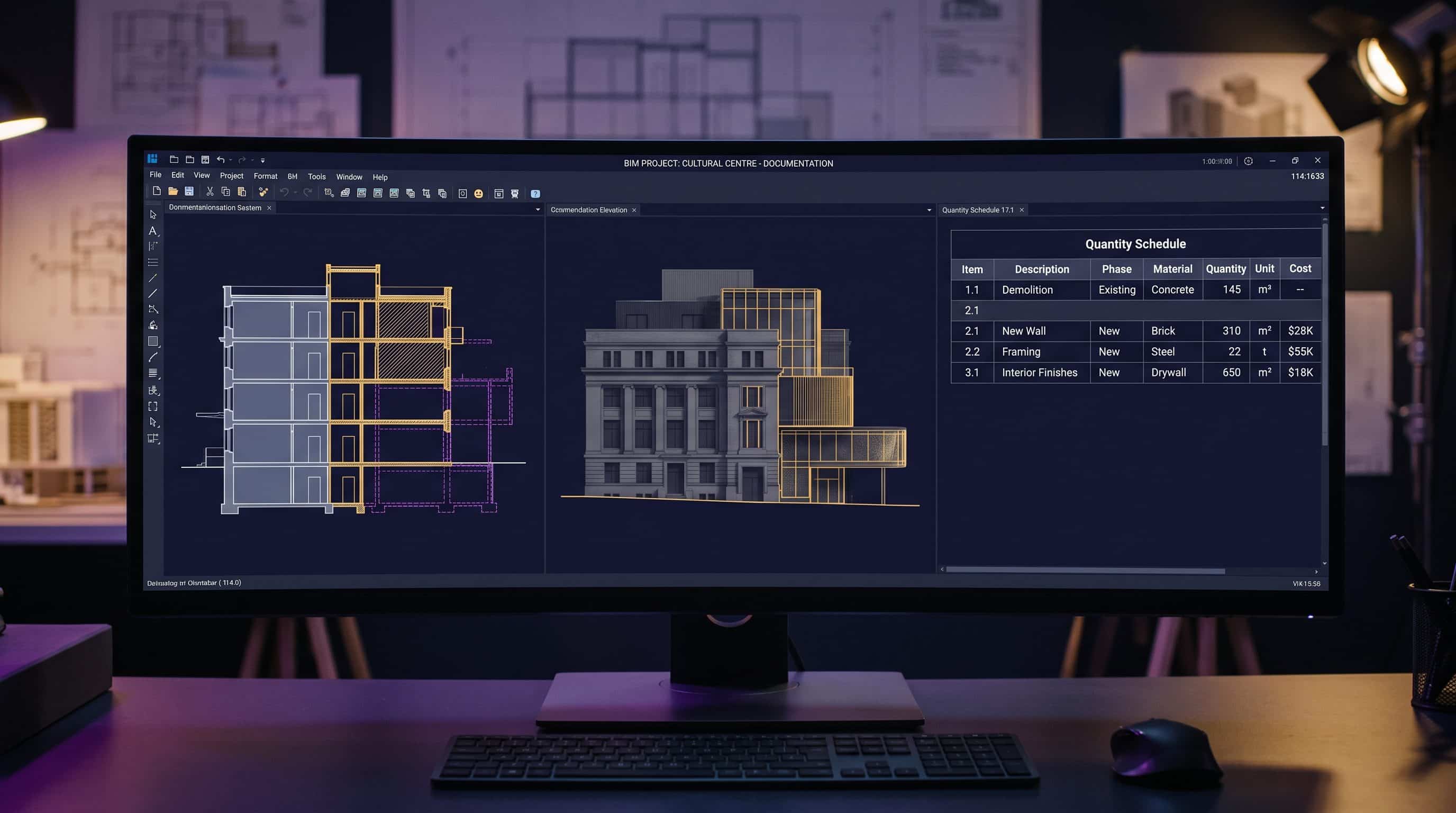

כן, השלבים משפיעים גם על חתכים, חזיתות ולוחות כמויות – וזו אחת הנקודות שהכי פחות מוסברות. השלב והפילטר הם מאפיינים של כל תצוגה, ולכן חתך, חזית, תצוגת תלת-ממד ולוח כמויות מתנהגים לפי אותה לוגיקה בדיוק. לוח כמויות ששויך לשלב הבנייה החדשה יספור רק את מה שרלוונטי לאותו שלב, וזה בדיוק מה שמאפשר להוציא כתב כמויות נפרד להריסה ולבנייה. גם חדרים ושטחים מושפעים מהשלבים, ולכן טבלת שטחים של מצב קיים תיראה שונה מטבלת השטחים של המצב המוצע.

מודלים מקושרים, צ'קליסט בדיקה, ומתי Phases הם לא הכלי הנכון

כשמקשרים מודל רוויט נוסף, רוויט מנסה למפות אוטומטית את השלבים לפי שמות זהים. אם במודל האדריכלות השלב נקרא "מצב קיים" ובמודל הקונסטרוקציה הוא נקרא "Existing", המיפוי עלול להיכשל והתצוגה תציג מידע שגוי. במקרים כאלה מבצעים מיפוי ידני דרך הגדרות הקישור, כמתואר במדריך Map Phases Between Linked Models. הכלל הפרקטי פשוט: מסכימים על שמות שלבים אחידים בין כל הדיסציפלינות בתחילת הפרויקט ובודקים את המיפוי בכל פעם שמקשרים קובץ חדש.

כשמשהו נראה שגוי בתצוגה, בדקו בשלוש רמות לפי הסדר: מה ה-Phase Created וה-Phase Demolished של האלמנט, מה השלב שאליו התצוגה משויכת, ומה מגדיר ה-Phase Filter לגבי הסטטוס הרלוונטי. אם הכול תקין ועדיין הצבעים נראים מוזרים, הבעיה כמעט תמיד נמצאת בדריסות הגרפיות של השלבים ברמת הפרויקט.

שלבים נועדו לתאר ציר זמן, לא להציג חלופות תכנוניות מתחרות – שם הכלי הנכון הוא Design Options. גם ניהול קבוצות עבודה בין מתכננים נעשה דרך Worksets ולא דרך שלבים. בפרויקטים עם עשרות מקטעי ביצוע לפעמים עדיף לנהל אותם דרך פרמטרים ולוחות מסננים ולא דרך ריבוי שלבים.
