רוויט מתקדם לאדריכלות נוף: טופוגרפיה, כמויות ותיאום BIM מלא

מה ההבדל בין רוויט בסיסי לרוויט מתקדם בתכנון נוף?

מתכנני נוף רבים שכבר עובדים עם רוויט מגלים תמונה מוכרת: המידול הבסיסי של קירות, רצפות וגגות זורם יחסית חלק, אבל ברגע שמגיעים לטופוגרפיה מורכבת, לחישובי חפירה ומילוי או לתיאום קואורדינטות מול אדריכל וקונסטרוקטור — נוצר פער משמעותי בין מה שהתוכנה מסוגלת לתת לבין מה שמצליחים להוציא ממנה בפועל.

רוויט מתקדם לאדריכלות נוף הוא בדיוק המקום שבו הפער הזה נסגר: לא עוד "שרטוט תלת-ממדי נחמד", אלא מודל חכם שמפיק תכניות עבודה, כתבי כמויות, וחישובי עפר — אוטומטית ובדיוק גבוה.

ברוויט בסיסי, העבודה נשענת בעיקר על גיאומטריה — איך האלמנט נראה, איפה הוא ממוקם, ומה הצורה שלו בתלת-ממד. זה מספיק כדי לייצר הדמיות ותכניות ראשוניות, אבל לא כדי לנהל פרויקט פיתוח אמיתי. ברמה המתקדמת, הפוקוס עובר לניהול מידע: כל אלמנט במודל נושא נתונים — עלות, שלב ביצוע, חומר, כמות, ומועד התקנה. המערכת יודעת לחשב שטחי ריצוף, נפחי עפר ומספרי עצים בזמן אמת, בלי שתצטרכו לפתוח אקסל ולחשב ידנית.

העבודה על פי תקנים בינלאומיים כמו ISO 19650 לניהול מידע ב-BIM מחזקת את הגישה הזו — המודל אינו רק ייצוג ויזואלי, אלא מאגר מידע מנוהל שממנו נגזרים כל התוצרים.

שליטה בטופוגרפיה: המעבר ל-Toposolid ומה הוא משנה

החל מגרסת 2024 של רוויט, הכלי הישן Toposurface הוחלף בכלי חדש ומתקדם בשם Toposolid. מדובר בשינוי מהותי: במקום משטח "דק" חסר עובי, מקבלים גוף מוצק אמיתי שמתנהג כמו רצפה — עם שכבות חומרים, עובי, ותכונות פיזיקליות. זה מאפשר חלוקה למשטחי חומרים שונים (דשא, אספלט, ריצוף) ישירות על גבי הטופוגרפיה באמצעות Sub-regions, וגם שליטה מדויקת יותר בנקודות גובה.

קליטת נתוני מדידה מתבצעת בדרך כלל מתוך קובץ DWG או CSV. הנקודה הקריטית היא לייבא את הנתונים בצורה נקייה: צפיפות נקודות גבוהה מדי תכביד על הקובץ ותגרום לעיוותים, בעוד שצפיפות נמוכה מדי תיצור משטח לא מדויק. כלל אצבע שעובד בפרויקטים רבים — לשמור על רשת נקודות שמתאימה לדיוק הנדרש בתכנית, ולנקות נקודות כפולות או חריגות לפני הייבוא.

כדי להבין את יכולות החפירה וההשלכות על נפחים, ניתן לעיין במדריך האוטודסק לחפירה ב-Toposolid.

ניהול מצב קיים מול מוצע — שלביות (Phases) ופילטרים גרפיים

אחד האתגרים הראשונים שמתכנני נוף נתקלים בהם הוא השאלה: איך מציגים באותו קובץ את המצב הקיים, את אלמנטי ההריסה ואת התכנון החדש — בלי למחוק שום דבר ובלי ליצור קבצים נפרדים? הפתרון ברוויט נקרא Phases (שלבים), וזהו אחד הכלים החזקים ביותר לפרויקטי פיתוח ותשתיות.

המנגנון עובד כך: כל אלמנט במודל מקבל שני מאפיינים — Phase Created ו-Phase Demolished. כשאתם מגדירים תצוגה מסוימת לשלב "Existing" (קיים), היא תציג רק את האלמנטים שנוצרו בשלב הקיים ולא נהרסו עדיין. תצוגה בשלב "New Construction" תציג את הכל — כולל אלמנטים חדשים ואלמנטים קיימים שנשארו.

כדי שהשלבים יעבדו כמו שצריך, יש להגדיר Phase Filters — כללים שקובעים כיצד כל סטטוס מוצג גרפית. למשל, אלמנטים "להריסה" יכולים להופיע בקו מקווקו אדום, אלמנטים "חדשים" בקו רציף שחור, ואלמנטים "קיימים שנשארים" בגוון אפור. ההגדרה הזו נעשית פעם אחת בתבנית הפרויקט ומשמשת את כל התצוגות באופן עקבי.

בהאקדמיה לרוויט מוקדש פרק שלם לנושא הזה, כי טעות אחת בהגדרת שלביות עלולה לגרום לכמויות שגויות — למשל ספירת אלמנט להריסה כאילו הוא חדש. מידע מפורט על אפשרויות הפילטרים זמין במדריך Phase Filters של אוטודסק.

חישובי חפירה ומילוי (Cut/Fill) ומשפחות חכמות לנוף

חישוב נפחי עפר הוא אחד התוצרים בעלי הערך הכלכלי הגבוה ביותר שמודל רוויט מתקדם יכול לספק. במקום להעריך "בערך" כמה מטרים מעוקבים של עפר צריך לפנות או להביא, המודל מחשב זאת על בסיס השוואה בין המשטח הקיים למשטח המוצע. הכלי Graded Region יוצר את ההפרש בין שני המצבים, ומאפייני Cut Volume ו-Fill Volume מופיעים אוטומטית ב-Properties של האלמנט.

הנקודה החשובה ביותר: ההגדרה של גבולות חישוב. אם לא תגבילו את אזור החישוב באמצעות Scope Box או Crop Region מתאים, אתם עלולים לקבל נפחים שכוללים שטחים שלא רלוונטיים לפרויקט. בנוסף, מומלץ להצליב את נתוני הנפח מול חתכים ידניים — כבדיקת סבירות. הגדרות מדויקות מתוארות בתיעוד האוטודסק לנפחי חפירה ומילוי.

משפחות פרמטריות — הדרך לבנות ספרייה שעובדת

אחד הדברים שמבדילים מתכנן נוף מתקדם ברוויט מכזה שעובד ברמה בסיסית הוא היכולת לבנות משפחות פרמטריות — אובייקטים שמשתנים לפי פרמטרים בלי צורך לערוך מחדש את הגיאומטריה. לדוגמה: עץ שמשנה את קוטר הנוף והגובה לפי Type, ספסל שניתן להאריך או לקצר, או מדרגות גן שמתאימות את עצמן לשיפוע.

הפיתוי הגדול הוא ליצור משפחות צמחייה מפורטות בתלת-ממד עם עלים וענפים מלאים. בפועל, זה הורס ביצועים. הגישה הנכונה היא הפרדה לפי Detail Level: ברמת Coarse — סמל סכמטי פשוט; ברמת Medium — ייצוג בגובה ורוחב; ברמת Fine — פירוט מלא רק כשנדרש לפרזנטציה. הנחיות מפורטות לאופטימיזציה של משפחות ניתן למצוא במדריך Family Optimization של אוטודסק.

כל משפחה נופית צריכה לשאת פרמטרים שימושיים: שם לטיני, שם עברי, מק"ט ספק, גודל בעת שתילה, ותנאי השקיה. פרמטרים אלה — בין אם Type Parameters או Instance Parameters — הם מה שמאפשר להפיק מקרא צמחייה אוטומטי וכתב כמויות מדויק.

תיאום רב-תחומי, תכניות עבודה, כמויות וביצועי קובץ

הפקת תכניות עבודה ובקרת שיפועים

רוויט מתקדם מאפשר להפיק סט תכניות מלא להגשה ולביצוע, ולא רק הדמיות. התהליך כולל יצירת תגיות (Tags) אוטומטיות שמושכות מידע ישירות מהפרמטרים של כל אלמנט — שם הצמח, כמות, גודל. שימוש בכלים כמו Spot Elevation ו-Spot Slope מאפשר לסמן גבהים ושיפועים על גבי תכניות פיתוח בדיוק הנדסי.

שיפועים הם מרכיב תכנוני קריטי — גם מבחינת ניקוז וגם מבחינת נגישות. ניתן ליצור תצוגות ייעודיות לבקרת שיפועים: חתכי אורך ורוחב, תגיות שיפוע אוטומטיות, ופילטרים צבעוניים שמבליטים אזורים עם שיפוע חריג. למשל, אם תקן הנגישות מגביל שיפוע ל-1:20 למשטחי הליכה, ניתן ליצור פילטר שמסמן באדום כל אזור שחורג.

תיאום רב-תחומי: Shared Coordinates ו-Links

פרויקט פיתוח לא חי בוואקום — המודל הנופי צריך להתיישר עם מודל האדריכלות, הקונסטרוקציה והאינסטלציה. התיאום מתבסס על קישור מודלים (Revit Links) וקואורדינטות משותפות (Shared Coordinates). בתהליך עבודה נכון, מוגדר קובץ מדידה אחד כ"מקור אמת" גיאוגרפי, וכל המודלים מיישרים אליו את הקואורדינטות שלהם.

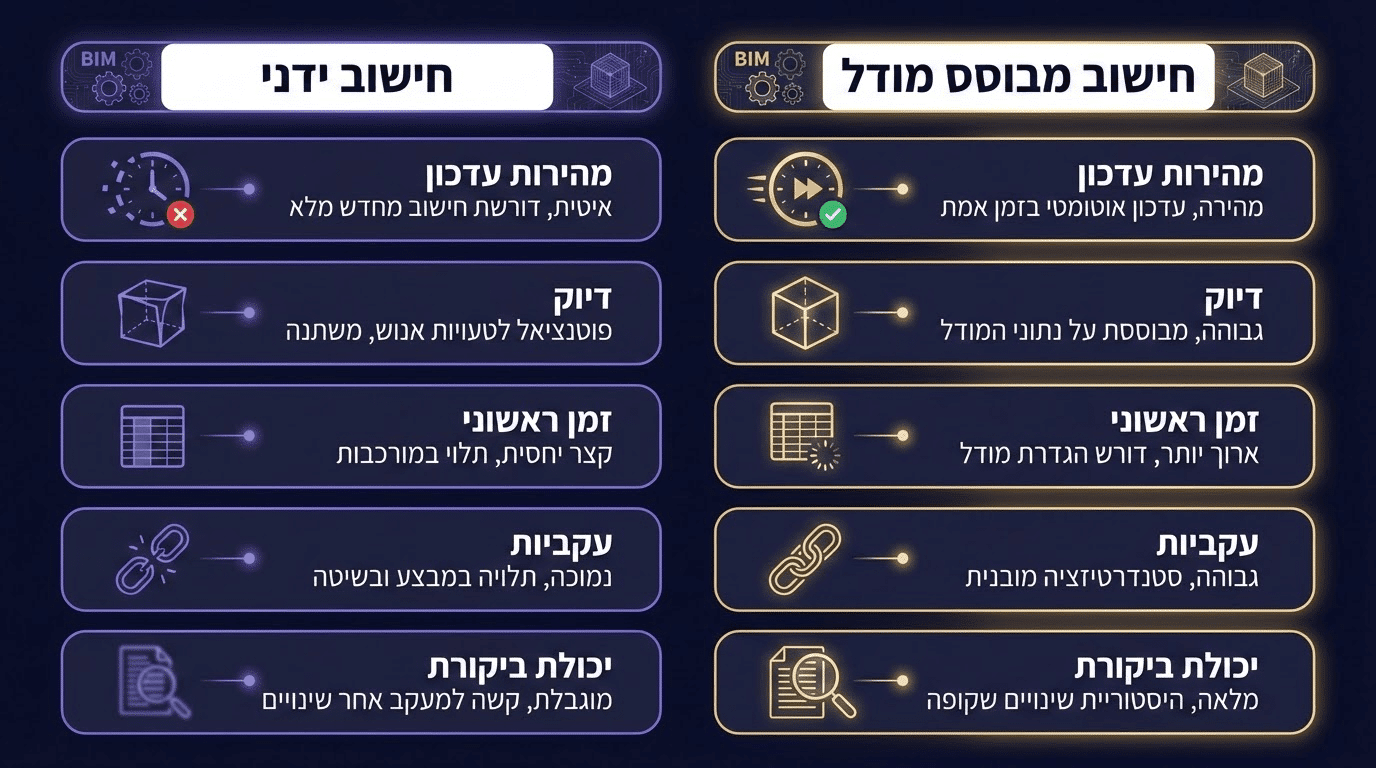

כמויות ותמחור מבוססי מודל

הכלי Schedules מושך נתונים מכל האלמנטים לפי קריטריונים: סוג, חומר, אזור, שלב ביצוע. ניתן ליצור טבלת צמחייה שמציגה שם, כמות, גודל בעת שתילה ומחיר ליחידה — הכל מתעדכן אוטומטית כשמוסיפים או מסירים עץ מהמודל. ההמלצה: להגדיר Shared Parameters שזמינים גם במשפחות וגם בטבלאות, ליצירת מקרא צמחייה אחד מקושר שמשמש גם כתב כמויות.

ביצועים בפרויקטי נוף — שמירה על קובץ מהיר

פרויקטי נוף נוטים להיות כבדים: צמחייה, טופוגרפיה מפורטת, אלמנטים חוזרים. כמה כללים שעוזרים: לצמצם גיאומטריה תלת-ממדית מיותרת במשפחות, לנהל תצוגות חכמות (לא כל תצוגה צריכה לטעון את כל המודל), ולנקות קישורים שאינם בשימוש, קווי עזר מיותרים וקבוצות ריקות.

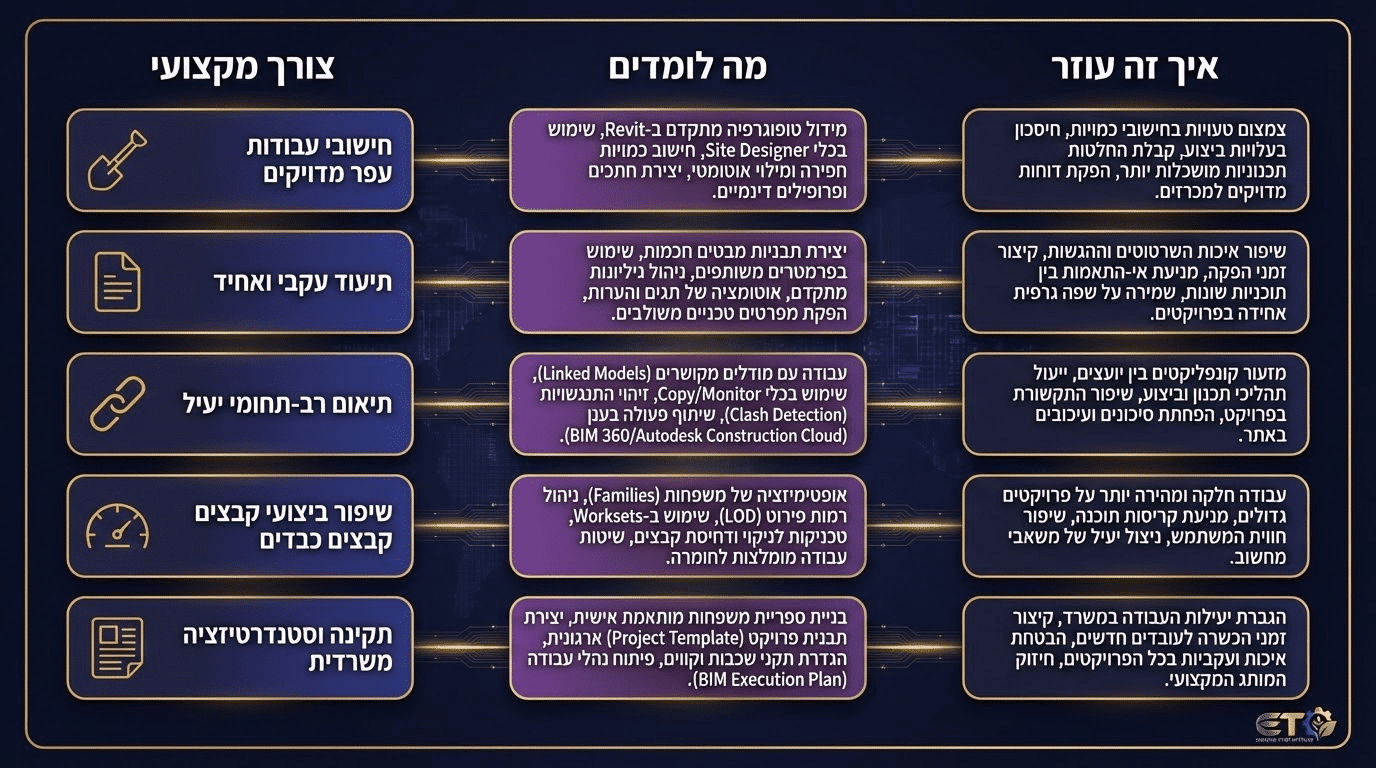

למי מתאים הקורס, סטנדרט משרד ומיפוי צרכים

הקורס המתקדם מיועד למי שכבר מכיר את ממשק רוויט ועובד בפרויקטים — אבל מרגיש מוגבל. אלו אדריכלי נוף שיודעים ליצור מודל בסיסי אך מתקשים בטופוגרפיה מורכבת, בהפקת תכניות פיתוח עקביות, או בתיאום מול דיסציפלינות אחרות. גם מנהלי משרדים שרוצים להטמיע סטנדרט עבודה אחיד יפיקו ערך רב מהלמידה.

סטנדרט משרד: תבנית פרויקט שעובדת לכל הצוות

אחידות היא מה שמאפשר להחליף עובד בפרויקט בלי "נפילת ידע", לקצר זמני ביקורת, ולהגיש תכניות ברמה אחידה. תבנית פרויקט (Template) טובה כוללת: כותרות גיליון אחידות, סגנונות טקסט ומידות, כללי שמות לתצוגות, ספריית משפחות בסיסית, והגדרות שלביות ופילטרים מוכנות. זו בדיוק הנקודה שמבדילה בין "אני מכיר רוויט" לבין "אני עובד ברוויט ברמת משרד".

מי שרוצה ללמוד את כל הטכניקות בצורה מסודרת עם תרגול על פרויקטים אמיתיים, יכול להצטרף אל קורס רוויט לאדריכלות נוף שמתמקד בדיוק בתהליכים שתוארו כאן.
