משפחות רוויט אדריכליות: המדריך המקצועי לרכיבי בניין, ספריות Families וחלונות ודלתות רוויט

מהן משפחות רוויט אדריכליות?

בעולם התכנון האדריכלי המודרני, ההבדל בין משרד שעובד מהר ומדויק לבין משרד ששוקע בעדכונים אינסופיים נמצא לרוב במקום אחד: באיכות העבודה עם משפחות רוויט אדריכליות. אלו הרכיבים הפרמטריים שמרכיבים את המודל – דלתות, חלונות, ריהוט, פרטי בניין ורכיבי מעטפת.

משפחות רוויט אדריכליות הן אובייקטים חכמים ופרמטריים שמרכיבים את המודל – החל מקירות וגגות, דרך דלתות וחלונות, ועד ריהוט קבוע ופרטי בניין. כל משפחה מכילה גיאומטריה, פרמטרים, מידע טכני וייצוג גרפי, וניתן לעדכן אותה בזמן אמת לפי מידות, חומרים או דרישות תכנוניות.

במקום לשרטט כל פריט מחדש, עובדים עם רכיבים שמגיבים לשינויים במודל ומשמרים אחידות לאורך כל הפרויקט. ניתן להעמיק בבסיס המקצועי במקור הרשמי של Autodesk על Families כמיומנות מהותית, וכן במידע הפרקטי שבמדריך מקצועי למשפחות רוויט.

למה משפחות רוויט חשובות כל כך בעבודה אדריכלית?

שאלה שכל אדריכל שעבר לרוויט שואל את עצמו בשלב מסוים: למה צריך להשקיע כל כך הרבה בספריית משפחות? התשובה פשוטה – משפחות הן לא רק "בלוקים תלת-ממדיים", הן מנוע הדיוק של כל הפרויקט.

כאשר הספרייה מסודרת, ניתן לעדכן פתחים בלחיצת כפתור, להפיק טבלאות דלתות וחלונות אוטומטית, לתאם בין דיסציפלינות בלי קונפליקטים, ולוודא שכל גיליון תיעוד משקף את אותו מידע. זה ההבדל בין עבודה מדויקת לבין תיקונים אינסופיים בסוף הפרויקט.

בסופו של דבר, ההבדל הוא בין משרד שעומד בלוחות זמנים לבין משרד שמתנשף אחרי כל הגשה. ספריית Families אדריכלות מסודרת היא לא בזבוז זמן – היא ההשקעה שמחזירה את עצמה בכל פרויקט.

מה ההבדל בין סוגי המשפחות בתוכנה?

ברוויט קיימים שלושה סוגים מרכזיים של משפחות, ולכל אחד תפקיד אחר במודל ובלוגיקת העבודה. ההבנה הזו היא הבסיס לכל מי שרוצה לעבוד מקצועית.

בחירת חלונות ודלתות רוויט לפרויקט אדריכלי

חלונות ודלתות הם המשפחות הנטענות הנפוצות ביותר בכל פרויקט אדריכלי, ולכן בחירה לא נכונה שלהם משפיעה על כל שאר העבודה. חלון רוויט טוב משלב גמישות פרמטרית במידות ובכנפיים, תצוגה נקייה בתוכנית, בחתך ובחזית, וייצוג גרפי שמתאים לרמות הפירוט השונות.

דלת אדריכלית (Architectural Door) טובה צריכה לאפשר שליטה בכיוון פתיחה, בסוג המשקוף, ברוחב ובגובה, ולשמור על התנהגות יציבה בכל שינוי מידה. כדאי לבדוק כל משפחה לפני הכנסה למודל – להחליף מידות, להעביר בין מבטים, ולוודא שהיא לא קורסת ולא יוצרת קווים מיותרים.

מהם רכיבי בניין רוויט שהכרחיים לכל משרד?

ספרייה משרדית יעילה לא צריכה להיות גדולה – היא צריכה להיות מדויקת. רוב המשרדים האדריכליים חוזרים על אותם רכיבי בניין רוויט שוב ושוב: דלתות פנים וחוץ, חלונות סטנדרטיים, מעקות, פתחי שירות, ארונות מטבח, כלים סניטריים, גופי תאורה ופרטי מעטפת.

במקום להוריד עשרות קבצים מהאינטרנט, עדיף לבנות סט מצומצם של רכיבים בסטנדרט אחיד שמשרת את כל סוגי הפרויקטים במשרד. ספריית משפחות לרוויט שמסודרת לפי לוגיקה ברורה היא נכס משרדי אמיתי – היא חוסכת שעות עבודה בכל פרויקט חדש ומבטיחה אחידות תיעודית.

איך בונים ספריית Families אדריכלות מסודרת?

בניית ספרייה מסודרת היא פרויקט בפני עצמו, ודורשת חשיבה מערכתית. צריך להחליט מראש על שיטת מיון, על מוסכמות שמות, על רמות פירוט ועל סטנדרט פרמטרים – ואז להחיל את הכללים האלה על כל קובץ חדש שנכנס לספרייה.

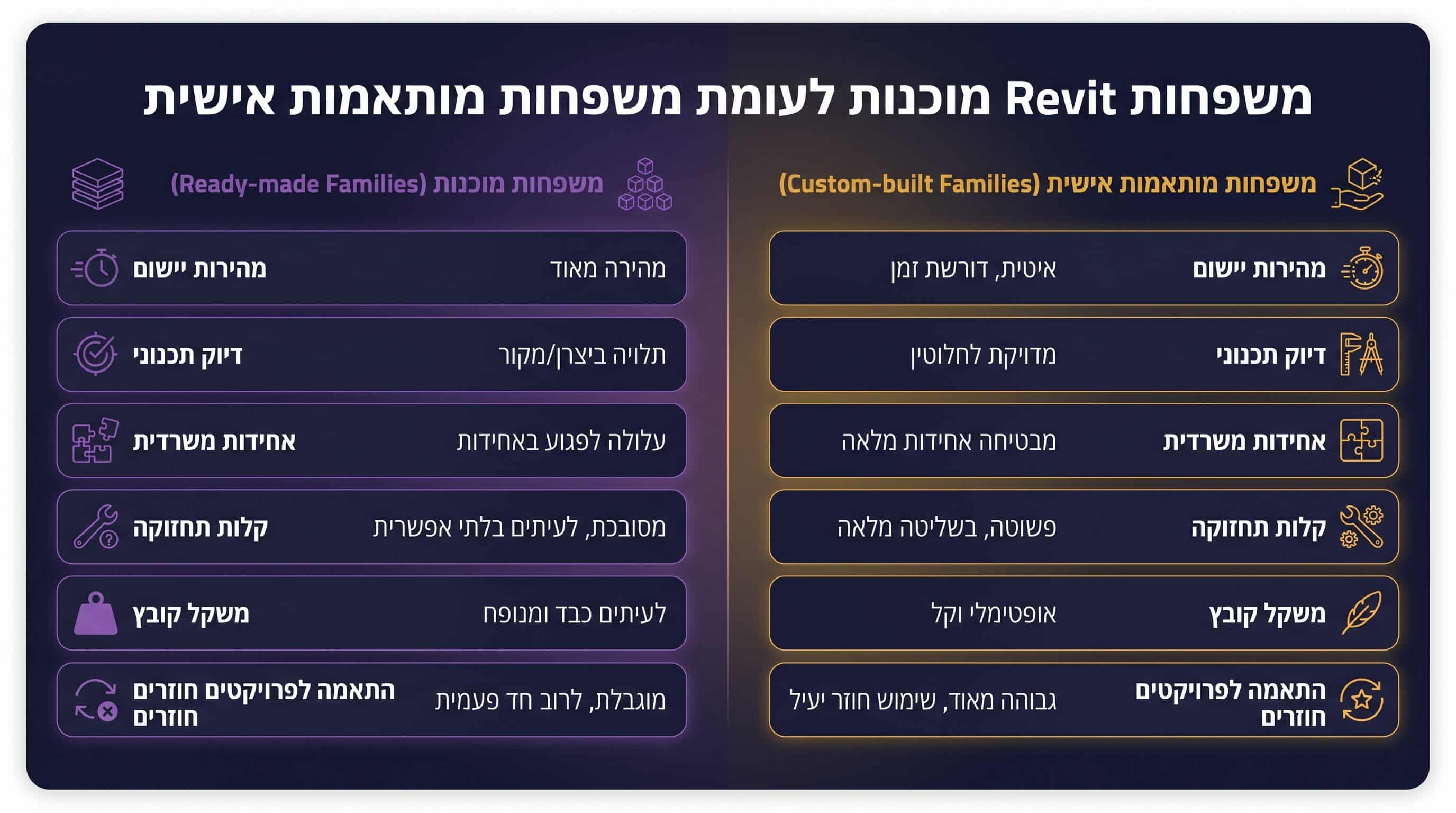

שימוש במשפחות מוכנות מול בניית משפחות חדשות

אחת הדילמות הנפוצות ביותר: להוריד משפחה מוכנה או לבנות מאפס? לשני הצדדים יש יתרונות וחסרונות, וההחלטה תלויה בהקשר. משפחות מוכנות מקצרות זמן, אבל לעיתים מגיעות עם גיאומטריה כבדה, פרמטרים מיותרים או חוסר התאמה לסטנדרט המשרדי.

משפחות מותאמות אישית דורשות זמן בנייה, אבל מספקות שליטה מלאה על המידע, על המבנה ועל ההתנהגות. הכלל הפשוט: לפרויקטים חוזרים שווה להשקיע בבנייה ייעודית; לרכיבים חד-פעמיים, משפחה מוכנה אחרי בדיקת איכות יכולה להספיק.

איך מזהים משפחת רוויט איכותית לפני הכנסה למודל?

לפני שמכניסים משפחה למודל אדריכלי, כדאי להריץ עליה בדיקה קצרה. ארבעה שלבים בסיסיים:

1. בדיקת משקל קובץ – משפחה ששוקלת כמה מגה-בייט היא סימן אזהרה ברור.
2. פתיחה בעורך המשפחות – בדיקת פרמטרים מיותרים, גיאומטריה מיובאת או קווים כפולים.
3. החלפת מידות – בדיקה שהמשפחה לא קורסת בשינויים פרמטריים.
4. בדיקת כל המבטים – תוכנית, חתך, חזית ותלת-ממד, כולל בדיקת רמות פירוט.

המקור הרשמי של Autodesk לאופטימיזציית משפחות מציג אסטרטגיות מעשיות לזיהוי ולתיקון בעיות ביצועים.

כמה משפחות צריך באמת בפרויקט?

טעות נפוצה במיוחד: להעמיס את הפרויקט במאות משפחות "ליתר ביטחון". זה לא רק מנפח את הקובץ – זה מבלבל את הצוות, יוצר כפילויות בטבלאות, ומאט את העבודה.

עדיף סט מצומצם של משפחות עם טיפוסים (Types) מרובים, מאשר מאות קבצים נפרדים שעושים פחות או יותר את אותו דבר. ניהול נכון של טיפוסים בתוך משפחה אחת הוא אחת מהדרכים היעילות ביותר לשמור על מודל קל ועל ספרייה מסודרת.

תרומת המשפחות להפקת תוכניות וניהול BIM

כאן נכנס ההבדל האמיתי בין שרטוט לבין מידול. כשהמשפחות בנויות נכון, אפשר להפיק מהמודל טבלאות דלתות וחלונות אוטומטיות, ספירות רכיבים מדויקות, כתבי כמויות אמינים ותיאום בין דיסציפלינות בלי קונפליקטים.

המידע הפרמטרי שמוטמע בכל משפחה הוא הבסיס לתהליכי BIM מתקדמים, ובכלל זה תאימות לסטנדרטים בינלאומיים כמו תקן COBie של NIBS להעברת מידע על רכיבים בני תחזוקה. משרד שעובד עם משפחות איכותיות מקבל מהמודל הרבה יותר מתוכניות – הוא מקבל מערכת מידע שלמה.
