מהי בעצם הדפסת תוכניות מרוויט, ולמה זה לא רק “לחיצה על Print”?
הרבה מתכננים מכירים את הרגע הזה: המודל ברוויט מסודר, הפרטים במקום, הלקוח מחכה לסט תוכניות – ואז מגיעה ההפקה, ומשהו יוצא עקום. גיליון נחתך, קנה המידה זז, סימוני חתך נעלמו, וקובץ ה-PDF שוקל 90 מגה. הדפסת תוכניות מרוויט נראית כמו פעולה טכנית קטנה, אבל בפועל היא הרגע שבו כל העבודה שלכם נפגשת עם העין של הלקוח, של הקבלן ושל היועצים.
הדפסת תוכניות מרוויט היא התהליך שבו המידע מהמודל התלת-ממדי מתורגם לתוצר דו-ממדי מסודר: מבט בודד, גיליון אחד או סט גיליונות שלם. הפלט יכול להיות פיזי (מדפסת, פלוטר) או דיגיטלי – והיום רוב המשרדים בישראל עובדים בעיקר בהפקת PDF מרוויט לצורכי מסירה, תיאום וארכיון.
ההבדל בין מי ששולט בתהליך לבין מי שרק “מכיר את הכפתור” הוא ההבנה שההדפסה היא גם שלב בקרת איכות. ברגע שאתם מסתכלים על הגיליון כפי שהוא ייראה אצל הקבלן, מתגלים דברים שלא רואים על המסך: טקסט קטן מדי, עובי קו לא מובחן, סימון שנעלם, מסגרת שלא מתאימה לפורמט. לכן הפקה נכונה מתחילה הרבה לפני פקודת ההדפסה עצמה.
זרימת עבודה מסודרת: מה קורה לפני שנוגעים בפקודת ההדפסה
סדר הפעולות הנכון הוא: מוודאים שהגיליונות מעודכנים, בוחרים סט גיליונות (View/Sheet Set) במקום בחירה ידנית בכל פעם, מגדירים את פרמטרי הפלט – גודל נייר, כיוון, מיקום על הדף וזום של 100% – ורק אז מפיקים. מי שמתחיל מהסוף, כלומר מפקודת ההדפסה, בדרך כלל מגלה את הבעיות רק אחרי שהקובץ כבר נשלח.
ברמת המשרד, זה מתחיל מתבנית עבודה אחידה: מסגרות גיליון תקניות, מספור עקבי, סגנונות קו מוגדרים מראש. להקמה של סט גיליונות לפי סטנדרט BIM משרדי יש השפעה ישירה על כמה זמן תבזבזו בכל הפקה מחדש – ועל כמה טעויות יגיעו ללקוח.
מה בודקים לפני שלוחצים על הדפסה
עוברים על גודל הנייר מול ה-Title Block, על קנה המידה בכל מבט, על עובי הקווים (Lineweights), על מיקום המבטים בתוך המסגרת ועל הגדרות ה-Visibility/Graphics. שווה גם לבדוק שאין Crop Boundaries או Scope Boxes שנשארו גלויים, ושהערות הגרסה (Revisions) מעודכנות לגיליון הנכון.
מה בודקים אחרי הפקת הקובץ
פותחים את ה-PDF הסופי – לא את התצוגה המקדימה בלבד – ובודקים ספירת עמודים, סדר גיליונות, חדות טקסט, שלמות המסגרת ושמות הקבצים. אם הקווים נראים משוננים או מטושטשים, כדאי לעבור על ההנחיות של אוטודסק בנוגע לאיכות קווים בייצוא והדפסה.

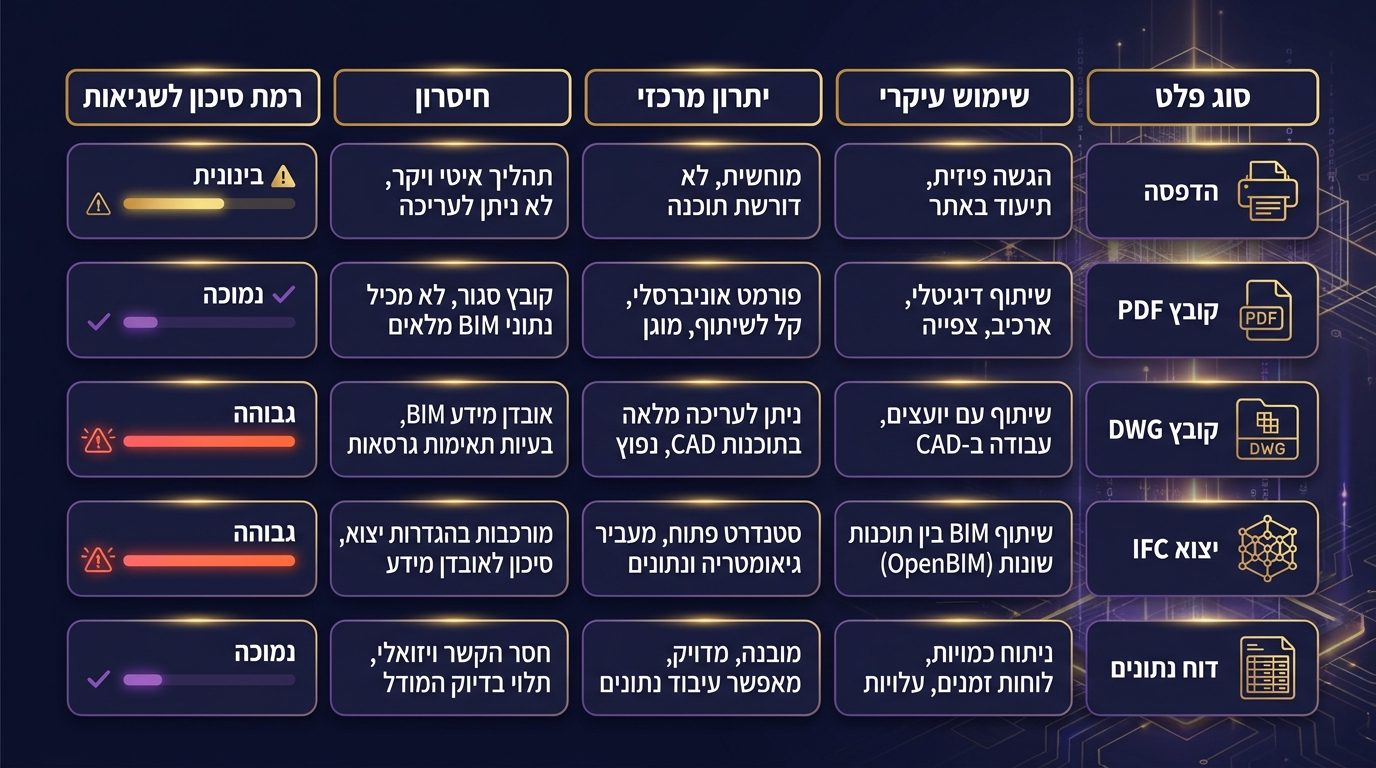

הדפסה מול ייצוא PDF: איפה עובר הגבול המעשי
הדפסה מתייחסת לשליחת הפלט למדפסת פיזית או למדפסת וירטואלית, בעוד ייצוא PDF מובנה ברוויט יוצר את הקובץ ישירות מהתוכנה. ההבדל אינו סמנטי בלבד: בייצוא המובנה יש שליטה טובה יותר על שמות קבצים, על סדר הדפים ועל יצירת קובץ מאוחד מול קבצים נפרדים, בלי תלות בהתנהגות של דרייבר חיצוני.
בפועל, כשמישהו במשרד אומר “תדפיס לי את הסט”, הכוונה כמעט תמיד להפקת PDF. ההמלצה המקצועית פשוטה: עבדו עם מנגנון הייצוא המובנה כברירת מחדל, ושמרו את המדפסת הווירטואלית למקרים חריגים שבהם נדרשת הגדרה ספציפית של הדרייבר. כך תשמרו על תוצאה עקבית בין משתמשים שונים באותו צוות.
| סוג הפלט | מתי משתמשים | יתרון מרכזי | חיסרון | סיכון לטעויות |
|---|---|---|---|---|
| הדפסת גיליון בודד | תיקון נקודתי | מהיר ומדויק | לא למסירה מלאה | נמוך |
| PDF מאוחד לכל הסט | מסירה, הגשה, מכרז | עיון רציף וסדר | קובץ כבד יותר | בינוני |
| PDF נפרד לכל גיליון | תיאום יועצים | שליטה בגרסאות | דורש כללי שמות | גבוה ללא Naming |
| הדפסת Views | בדיקות פנימיות | גמיש ומהיר | ללא מסגרת/קנה מידה | גבוה |
| סט גיליונות שמור | הפקות חוזרות | עקביות וחיסכון | דורש תחזוקה | נמוך |
חמש טעויות שחוזרות כמעט בכל משרד תכנון
הראשונה: בחירה ידנית של גיליונות בכל הפקה, במקום סט שמור – וכך גיליון אחד תמיד נשכח. השנייה: השארת הזום על Fit to Page במקום 100%, מה שהורס את קנה המידה ופוגע במדידה על הנייר. השלישית: עבודה עם גדלי נייר שאינם תואמים ל-Title Block, מה שמייצר שוליים לא סימטריים או חיתוך.
הרביעית: התעלמות מעובי קווים, כך שהתוכנית נראית “שטוחה” ולא קריאה בהדפסה. החמישית: שמות קבצים ידניים שמייצרים בלגן בארכיון תוך שבועיים. כל אחת מהטעויות האלה נראית קטנה, אבל יחד הן מייצרות סבב תיקונים שלם מול הלקוח – בדיוק כשאין זמן.
תרחיש מהשטח: מסירה לביצוע בחמש אחר הצהריים
נניח שהתבקשתם להוציא 42 גיליונות לביצוע, עם עדכון גרסה בשמונה גיליונות בלבד. מי שעובד בלי שיטה יבחר ידנית, יפיק קובץ אחד ענק, יגלה שסדר הגיליונות לא תואם לרשימת התוכניות, ויתחיל מהתחלה. מי שעובד עם סטים שמורים יבחר את הסט “ביצוע”, יוודא שהעדכונים מסומנים, ויפיק תוך דקות.
ההבדל אינו בידע בתוכנה אלא בשיטת עבודה. זו בדיוק הסיבה שבקורסים מקצועיים מתרגלים הפקה על מודלים אמיתיים ולא על תרגילים סינתטיים – כי הלחץ האמיתי מגיע ביום המסירה, לא בשיעור. תרגול שמדמה מסירה מלאה הופך את התהליך לאוטומטי, וזה מה שמבדיל בין מי שמכיר את הממשק לבין מי ששולט בו.
איכות קווים, ארגון גיליונות ופתרון בעיות פלט נפוצות
העיקרון הבסיסי לשמירה על איכות קווים וטקסט: להעדיף עיבוד וקטורי (Vector) כשאפשר, כי הוא שומר על קווים חדים ועל טקסט שניתן לחפש, ומייצר קבצים קלים יותר. עיבוד ראסטר נדרש כשיש שקיפויות, צללים או תמונות מורכבות בגיליון – ואז חשוב להתאים את רמת האיכות כדי לא לייצר קובץ ענק בלי צורך. שווה לעבור על שיטות העבודה המומלצות של אוטודסק להדפסה.
ארגון ה-Browser Organization לפי דיסציפלינה, שלב או תת-פרויקט הוא הצעד שהכי משפיע על מהירות הבחירה. כשהגיליונות מסודרים לפי מספור עקבי, בחירת הסט הופכת לפעולה של שלושים שניות במקום חיפוש מייגע ברשימה של מאות פריטים. עבודה נכונה עם גיליונות היא מיומנות שנבנית בתרגול מובנה – כדאי ללמוד את התהליך כחלק ממסלול שמלווה אתכם עד ההפקה בפועל.
ברוב המקרים ה-PDF יוצא חתוך או עם שוליים לא נכונים משלוש סיבות: גודל נייר שאינו תואם ל-Title Block, הגדרת Zoom שאינה 100%, או Paper Placement שאינו ממורכז. הפתרון המעשי: מגדירים גודל נייר זהה בדיוק לגודל הגיליון בפרויקט, קובעים זום של 100%, ומצמידים את המיקום למרכז הדף.
כשמפיקים קבצים נפרדים, כדאי להגדיר מראש כלל שמות אחיד דרך כללי שמות קבצים לייצוא PDF, כך שסדר הגיליונות בקובץ יהיה זהה תמיד לרשימת התוכניות.

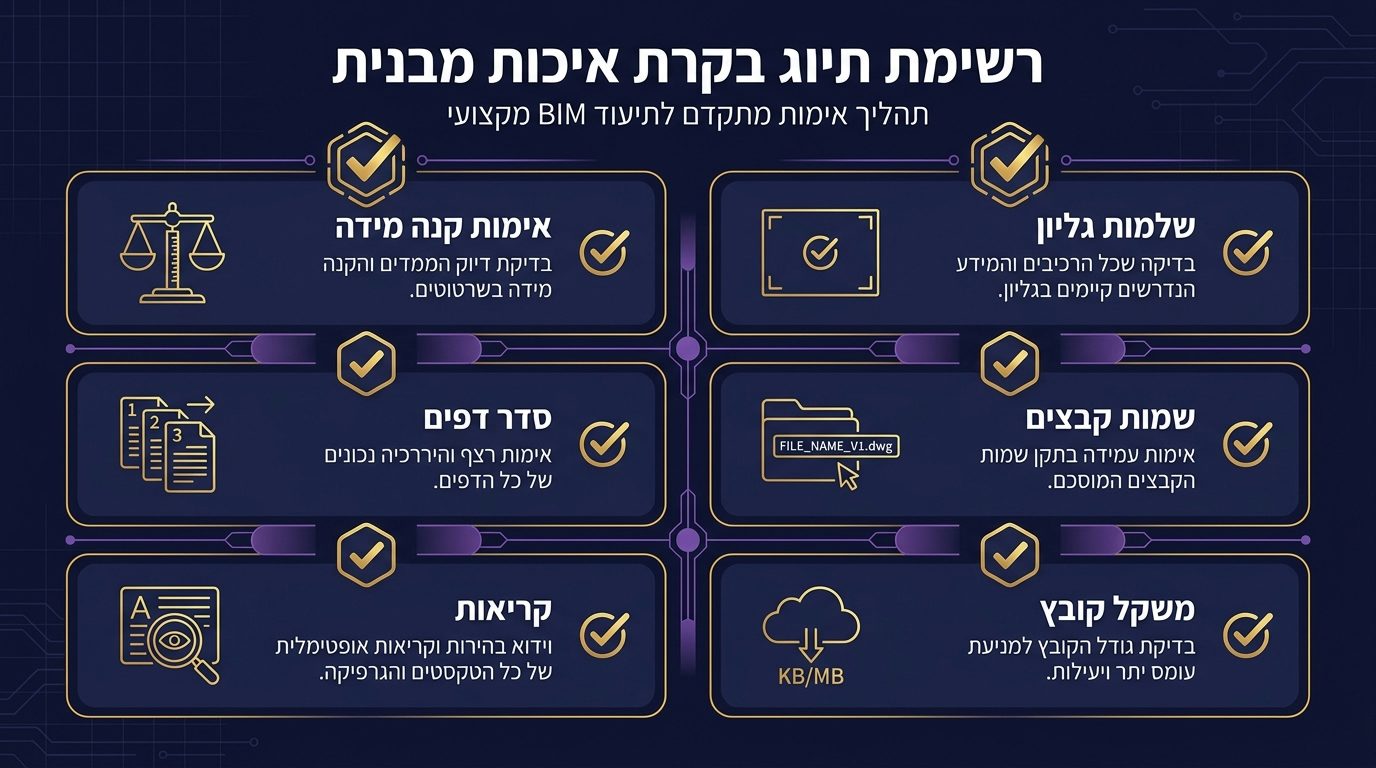

בקרת איכות לפני מסירה וההיבט התפעולי במשרד
| נקודת בדיקה | מה מוודאים | סימן לבעיה |
|---|---|---|
| קנה מידה | זום 100% ומדידה מדגמית | מידות לא תואמות לסרגל |
| סדר עמודים | התאמה לרשימת תוכניות | גיליון מחוץ לרצף |
| קריאות | חדות טקסט ועובי קווים | טקסט מרוח או קווים משוננים |
| שלמות הגיליון | מסגרת, לוגו, הערות גרסה | חיתוך או שוליים לא סימטריים |
| משקל קובץ | איזון איכות-גודל | קובץ שלא נפתח או נשלח |
אם אלמנטים נעלמים – בדקו קודם את הגדרות הנראות במבט, פילטרים, Worksets סגורים וטווח המבט. אם קובץ ה-PDF כבד מדי, אתרו את הגיליונות עם תמונות ראסטר, צללים או שקיפויות, והפחיתו את המורכבות הגרפית. כשעמוד מסוים לא יוצא נכון, אל תפיקו מחדש את כל הסט – בודדו את הגיליון והפיקו אותו לבד.
משרדים שמפיקים גרסאות רבות מרוויחים הכי הרבה מסטנדרטיזציה: סט גיליונות שמור לכל סוג מסירה, תבנית משרדית אחידה, וכללי שמות קבועים. ב-BIMAP הלמידה בנויה בדיוק סביב ההיגיון הזה: תכנים שנבנו על בסיס ניסיון אמיתי במשרדי תכנון בישראל, תרגול על מודלים וסטים שדומים למה שתפגשו בעבודה, וליווי של מרצים מהשטח.
| הצורך במשרד | איך זה בא לידי ביטוי בלמידה ב-BIMAP |
|---|---|
| לקצר זמני הפקה | שיטות עבודה לסטים שמורים ולתבניות אחידות |
| להפחית טעויות במסירה | תרגול בקרת איכות על גיליונות לפני פלט |
| מעבר מאוטוקאד לרוויט | מסלול מדורג שמחבר בין הרגלים למודל חכם |
| תמיכה בזמן פרויקט | ליווי מרצים וקהילה מקצועית פעילה |
