מהי משפחה ברוויט ולמה היא חשובה?
משפחה ברוויט (Family) היא רכיב חכם שמשמש בסיס לכל אובייקט במודל – החל מקירות ודלתות ועד גופי תאורה, ריהוט ופרטים טכניים. בניגוד לבלוק סטטי ב-AutoCAD, משפחה היא אובייקט פרמטרי המכיל גיאומטריה, נתונים, חוקים ויחסים פנימיים, ויודע להגיב לשינויים בפרויקט. כך, החלפת ערך פרמטר אחד יכולה לשנות גודל של דלת, חומר של ארון או כיתוב בכתב כמויות.
היתרון המרכזי הוא סטנדרטיזציה: במקום לשרטט כל וריאציה בנפרד, יוצרים משפחה אחת עם כללים ברורים שמייצרת אינסוף סוגים. כדי להעמיק בעקרונות העבודה המקצועיים, מומלץ לקרוא את המדריך המקצועי למשפחות רוויט שמרכז את כל מה שצריך לדעת בעברית.
לפני שפותחים Family Editor, הכינו סקיצה על דף שמגדירה את הפרמטרים, היחסים בין החלקים ואת הקטגוריה הרצויה. 10 דקות של תכנון מראש חוסכות שעות של תיקון בדיעבד.
שלבי יצירת משפחה – מהתבנית ועד הגיאומטריה
יצירת משפחה ברוויט היא תהליך שיטתי, ולא רצף לחיצות אקראיות. מי שמדלג על השלבים הראשונים מוצא את עצמו מתקן את אותה משפחה שוב ושוב לאורך הפרויקט. הסדר הנכון הוא: בחירת Template מתאים, בניית שלד של מישורי ייחוס, הגדרת מידות ופרמטרים, ורק לאחר מכן מידול הגיאומטריה.
בחירת תבנית נכונה למשפחה
בחירת ה-Template היא החלטה קריטית. תבנית של Generic Model תתנהג אחרת לגמרי מתבנית של דלת או חלון, שמכילה לוגיקת חיתוך מובנית בקיר (Host). אם תבחרו תבנית שגויה, תגלו בהמשך שהמשפחה לא יודעת לחתוך את הקיר או שאינה נספרת נכון בכתב הכמויות.
הגדרת מישורי ייחוס לפני המידול
מישורי ייחוס (Reference Planes) הם השלד של המשפחה. הכלל הוא פשוט: לעולם אל תמדלו על קווי ה-Origin המקוריים בלבד. הוסיפו מישורי ייחוס משלכם, תנו להם שמות ברורים, ועגנו אליהם את המידות והפרמטרים.
בניית הגיאומטריה
בנו גיאומטריה פשוטה ונקייה. השתמשו ב-Extrusion, Sweep או Revolve לפי הצורך, ועגנו כל קצה למישור ייחוס. הימנעו מנעילה (Lock) מוגזמת של קווים – זוהי אחת הסיבות הנפוצות לכך שמשפחות "מתפוצצות" בשינוי ערכים.
בחרו תבנית לפי הקטגוריה האמיתית של הרכיב ולפי האופן שבו הוא ימוקם בפרויקט – לא לפי מה שנראה "הכי קל" בתחילת הדרך.
הוספת פרמטרים וסוגים – הפיכת האובייקט לחכם
הוספת פרמטרים היא הרגע שבו המשפחה הופכת מאובייקט סטטי לרכיב חכם. בלשונית Family Types יוצרים פרמטר חדש, בוחרים את סוגו (Length, Material, Yes/No, Text, Number), קובעים אם הוא Type או Instance, ומקשרים אותו למידה או למאפיין גיאומטרי באמצעות תיבת הבחירה Label.
מה ההבדל בין פרמטר מסוג לפרמטר מופע?
פרמטר מסוג (Type) משפיע על כל המופעים של אותו סוג בפרויקט – שינוי הרוחב ישנה את כל הדלתות מאותו סוג. פרמטר מופע (Instance) משפיע רק על האובייקט הספציפי שנבחר, מה שמאפשר גמישות פרטנית בשטח.
אילו פרמטרים כדאי להגדיר כבר בהתחלה?
הגדירו מהתחלה את המידות הראשיות (רוחב, גובה, עומק), חומר ראשי, סימון (Mark/Comments) ופרמטרי נראות בסיסיים. הוספת פרמטרים בדיעבד אפשרית, אך לרוב גוררת תיקונים בכל המבנה הלוגי של המשפחה.
כלל אצבע מעשי: השתמשו ב-Type Parameter כאשר אתם רוצים סטנדרטיזציה. השתמשו ב-Instance Parameter כאשר נדרשת גמישות נקודתית – למשל גובה תליה של גוף תאורה שמשתנה מחדר לחדר. בחירה לא נכונה גוררת השלכות: אם תגדירו את הרוחב כפרמטר מופע, תקבלו אינסוף וריאציות בלי סדר.
השתמשו במשפחה פרמטרית אמיתית: עומק של מדף שנגזר אוטומטית מרוחב הארון, או גובה ידית שמחושב לפי גובה הדלת חלקי שתיים. נוסחאות פשוטות (כמו width / 2) אמינות הרבה יותר מנוסחאות מקוננות עם תנאי IF מורכבים.
רוצים ללמוד ליצור משפחות ברוויט?
קורסי רוויט מקצועיים עם דרור וונגר – תרגול על מודלים אמיתיים, ליווי אישי וקהילת בוגרים פעילה

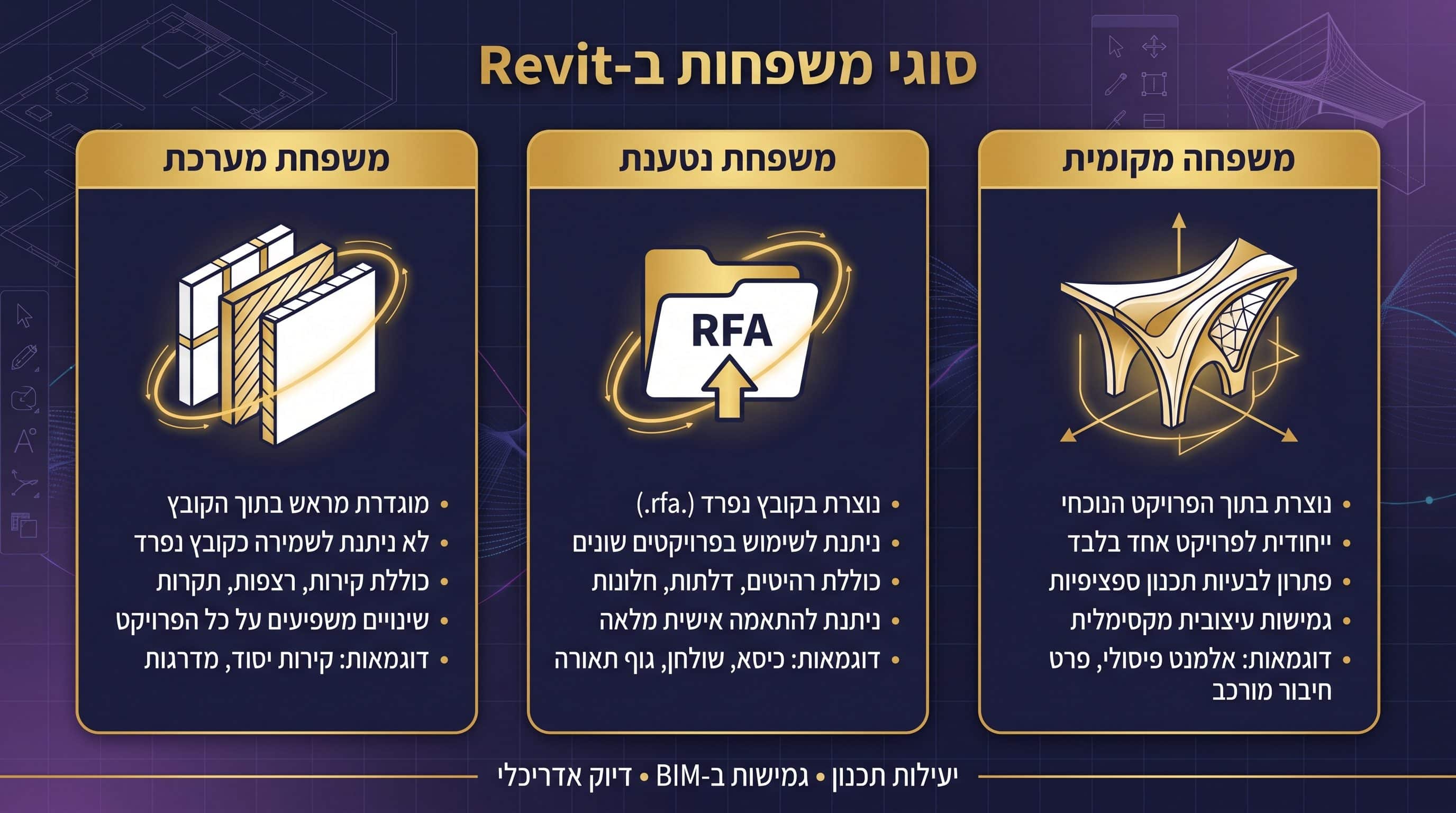

סוגי משפחות: מערכתית, נטענת ובתוך מקום
ברוויט קיימים שלושה סוגי משפחות, וכל אחת מתאימה לתרחיש אחר. הבנת ההבדלים היא הבסיס לכל החלטה תכנונית במודל.
| סוג משפחה | מתי משתמשים | שימוש חוזר | גמישות |
|---|---|---|---|
| מערכתית (System) | קירות, רצפות, תקרות, גגות | בתוך הפרויקט בלבד | בינונית |
| נטענת (Loadable) | דלתות, ריהוט, גופי תאורה | גבוה – בין פרויקטים | גבוהה מאוד |
| בתוך מקום (In-place) | אלמנטים ייחודיים חד-פעמיים | נמוך – לפרויקט בודד | נמוכה |
מהי משפחה מערכתית?
משפחה מערכתית מובנית בתוך התבנית של רוויט ולא ניתן לטעון אותה כקובץ חיצוני. ניתן רק לשכפל סוג קיים ולערוך את המאפיינים שלו. קירות, רצפות, תקרות וגגות הם הדוגמאות הקלאסיות.
מהי משפחה נטענת?
קובץ RFA עצמאי שנבנה בנפרד ונטען לפרויקטים שונים. זהו הפתרון הקלאסי לרכיבים מותאמים אישית, וכל ספריית משפחות משרדית מבוססת בעיקר על משפחות מסוג זה.
מהי משפחה בתוך מקום?
רכיב ייחודי שנבנה ישירות בתוך הפרויקט עבור מצב חד-פעמי. פחות מתאים לשימוש חוזר, ומוסיף משקל למודל.
טעינה לפרויקט ובדיקות Flex
לאחר סיום הבנייה, לוחצים על Load into Project (או Load into Project and Close), והמשפחה זמינה מיידית בפרויקט. השלב הקריטי הוא ה-Flex Test: מציבים את הרכיב בפרויקט, פותחים את ה-Type Properties ומשנים את הערכים לקיצוניים – מינימום, מקסימום, ערכים לא הגיוניים.
בדקו את הרכיב בתצוגת קומה, בחתך ובתלת-ממד. ודאו שהוא נראה נכון בכל סקאלה, שהפרמטרים פועלים כצפוי, ושאין שגיאות אילוץ. מומלץ לבדוק את המשפחה בפרויקט לדוגמה לפני שמכניסים אותה לספרייה המשרדית הרשמית.

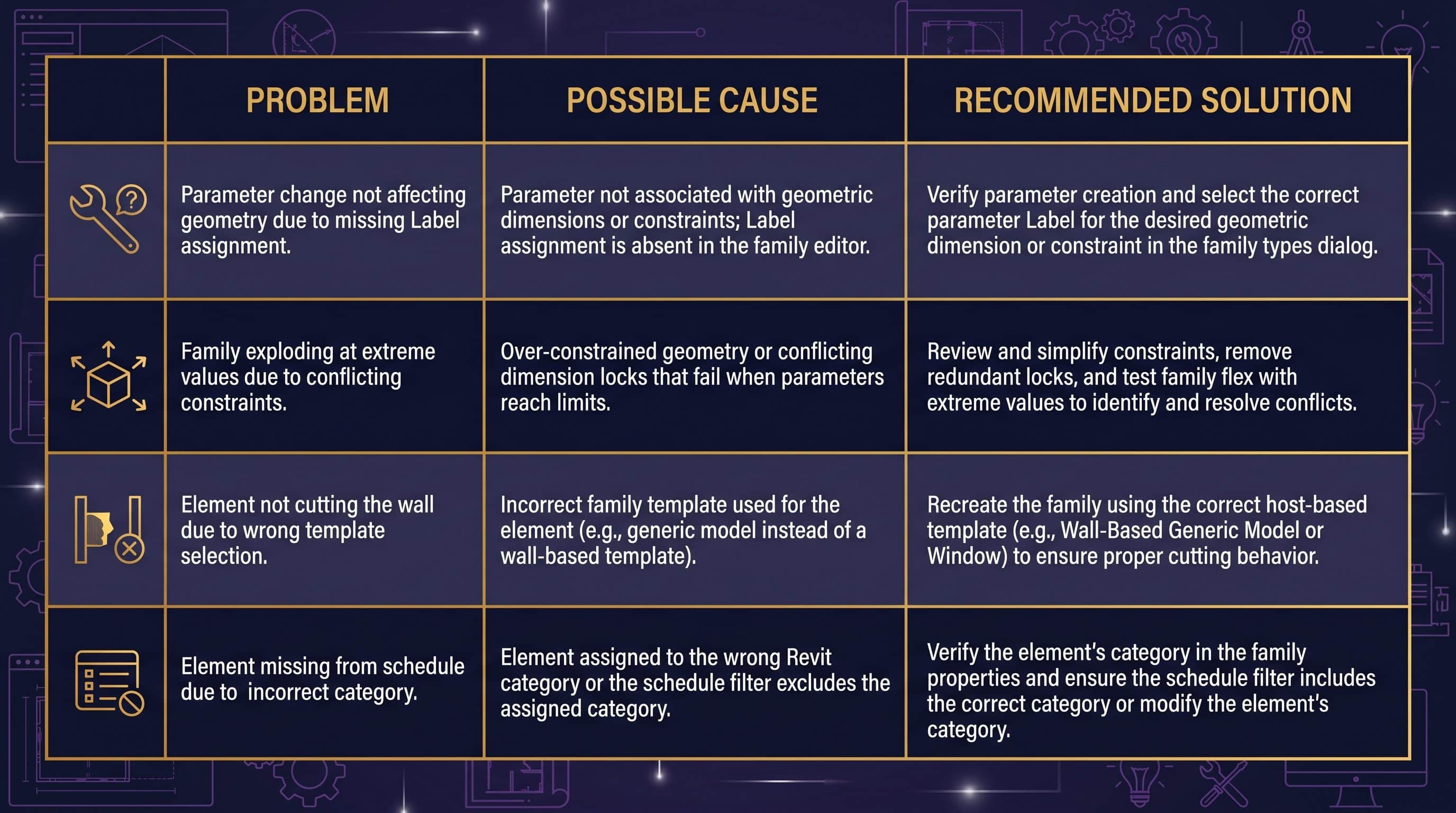

טבלת אבחון מהיר לתקלות נפוצות
| תקלה | סיבה אפשרית | פתרון מומלץ |
|---|---|---|
| שינוי ערך לא משפיע על הגיאומטריה | פרמטר לא מקושר ב-Label | בחירת המידה והקצאת פרמטר בשורת האפשרויות |
| המשפחה "מתפוצצת" בערכים קיצוניים | אילוצים סותרים / נוסחאות מורכבות | צמצום Lock, פישוט נוסחאות |
| הרכיב לא חותך את הקיר | Template של Generic Model במקום Door | בנייה מחדש מתבנית נכונה |
| הרכיב לא מופיע בכתב כמויות | קטגוריה שגויה | שינוי Family Category and Parameters |
תמיד שמרו גרסה של המשפחה לפני הבדיקות. כך תוכלו לחזור לנקודה יציבה אם משהו "מתפוצץ" במהלך ה-Flex Test.
טעויות נפוצות וכיצד להימנע מהן
הטעויות הנפוצות ביותר הן תוצאה של חוסר תכנון מקדים. אנשים פותחים Template, מתחילים למדל, ורק אחר כך מנסים "להלביש" פרמטרים על הגיאומטריה. הגישה הנכונה הפוכה: קודם מתכננים על דף את היחסים, הפרמטרים והאילוצים, ואחר כך פותחים את רוויט.
טעויות נפוצות נוספות: שמות פרמטרים לא ברורים (כמו Parameter1, Parameter2), כפילויות סוגים מיותרות, שימוש בנוסחאות מורכבות מדי, וחוסר בדיקות קצה. הקפידו על מוסכמות שמות אחידות, רצוי באנגלית, ועל היררכיה ברורה של פרמטרים בקבוצות (Dimensions, Materials, Visibility).
כמה זמן לוקח ליצור משפחה?
הזמן משתנה דרמטית לפי המורכבות. משפחה פשוטה של רהיט קבוע יכולה להיבנות תוך 30–60 דקות. משפחה פרמטרית מורכבת של דלת מיוחדת עם פאנלים משתנים יכולה לקחת יום עבודה שלם. ההשקעה בבנייה נכונה היא חיסכון בזמן עתידי.
יתרונות לימוד מקצועי
| צורך מקצועי | איך מסלול לימוד מקצועי תומך |
|---|---|
| הבנה עמוקה של לוגיקת משפחות | שיעורים מובנים בעברית עם הסבר עקרונות לפני טכניקה |
| תרגול על תרחישים אמיתיים | פרויקטים ותרגילים מבוססי משרדי תכנון בישראל |
| פתרון תקלות שלא מוצאים בגוגל | תמיכה מקצועית של מרצים מהשטח |
| גמישות לאנשי מקצוע עובדים | פורמט אונליין עם קצב למידה אישי |
מוכנים להפוך את רוויט לכלי עבודה אמיתי?
שליטה ביצירת משפחות ברוויט היא ההבדל בין מי ש"מכיר את התוכנה" לבין מי שמוביל פרויקטים. דרור וונגר ילמד אתכם הכל.
💡 תובנות מרכזיות
תמיד תכננו על דף את הפרמטרים, היחסים והאילוצים לפני שפותחים את Family Editor – זה חוסך שעות של תיקון.
בחירת ה-Template הנכון היא ההחלטה הקריטית ביותר – תבנית שגויה תגרור בעיות שלא ניתן לתקן בלי בנייה מחדש.
לעולם אל תכניסו משפחה לספרייה המשרדית בלי לבצע Flex Test מלא עם ערכים קיצוניים בפרויקט אמיתי.
בנו ספרייה משרדית הדרגתית – כל משפחה שנבנית בפרויקט נבדקת, מנוקה ומתווספת. תוך חצי שנה תהיה לכם תשתית חזקה.
