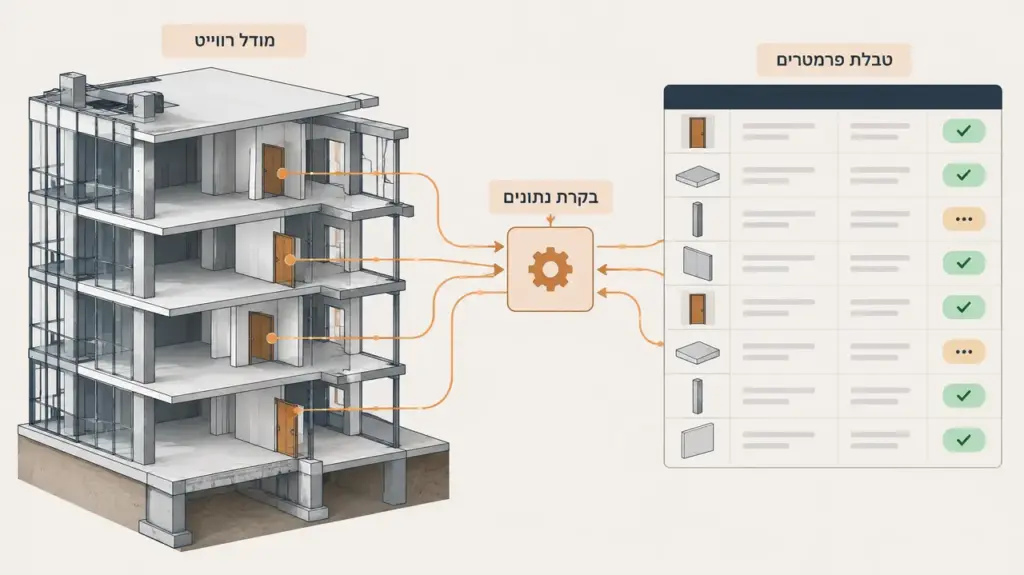

יומיים לפני הגשה לוועדה המקומית או למזמין ציבורי, אתם מגלים שמאות דלתות וקירות במודל חסרים פרמטרים שמופיעים בדרישות המסירה. ניהול מידע עם Dynamo פותר את צוואר הבקבוק הזה, כי הסקריפט שולף במהירות את נתוני הרכיבים, בודק אותם בטבלה מסודרת ומחזיר את הערכים המתוקנים ישירות למודל. בדיקה ידנית של כל אלמנט בנפרד בלוח זמנים צפוף גוזלת ימי עבודה שלמים ומשאירה פתח לפספוסים קריטיים. כשהבדיקה אוטומטית ומבוקרת, מתקבלת תמונת מצב אמינה של הפרויקט, וקל יותר לוודא שהמידע הנמסר תואם את דרישות המזמין.
900+
בוגרי האקדמיה
50+
משרדים שהכשרנו
15+
שנות הדרכה
מרכז הדרכה מורשה של Autodesk
עיקרי הדברים
- סקריפט Dynamo שולף את נתוני הרכיבים, בודק אותם בטבלה מסודרת ומחזיר את הערכים המתוקנים ישירות למודל, במקום בדיקה ידנית של כל אלמנט בנפרד.
- דוח בקרת איכות מתחיל באפיון דרישות המידע של המזמין ולא בפתיחת הגרף, כולל הגדרה מראש של שדות החובה ופרמטרי סף הקבלה.
- בסנכרון דו-כיווני עם גיליון חיצוני, עמודת המזהה הייחודי של האלמנט היא העוגן, ואסור לשנות אותה.
- עקביות הנתונים לאורך הפרויקט נשמרת כשבקרות האיכות מבוצעות כשגרת עבודה שבועית קבועה ולא כפעולת חירום רגע לפני ההגשה.
תוכן העניינים
איך עושים ניהול מידע עם Dynamo ברוויט?
למה סקריפט עדיף על בדיקה ידנית של פרמטרים?
הגדרת דוח בקרת איכות לפני ייצוא נתונים מרוויט
איך אוספים אלמנטים ופרמטרים עבור Data Management Dynamo?
סידור רשימות ומבנה עמודות עבור Excel Dynamo
אילו הגדרות שומרות על הפקת דוחות יציבה בלי קריסות?
מה ההבדל בין כלי הייצוא השונים של Excel Dynamo?
החזרת נתונים למודל בניהול מידע עם Dynamo
מתי כדאי להטמיע במשרד נגן סקריפטים?
פתרון תקלות נפוצות בזמן הרצת Excel Dynamo
איך עושים ניהול מידע עם Dynamo ברוויט?
כדי לנהל מידע ברוויט עם Dynamo, אוספים את האלמנטים לפי קטגוריה ושולפים את ערכי הפרמטרים שלהם. אחר כך מסדרים את המידע בטבלה עקבית ומעבירים אותו לגיליון עבודה חיצוני או מעדכנים אותו ישירות במודל. במקום לעבור ידנית בין מופעים של רכיבים, סקריפט ויזואלי בודק את כל האלמנטים בפרויקט תוך שניות ספורות.
הקושי הגדול ביותר לקראת מסירת פרויקט הוא השליטה באלפי מופעים של רכיבים ופרמטרים. כשמנסים לבדוק ידנית כל קיר, חלון או שטח חדר, הצוות טובע בנתונים ומאבד קשר עם תמונת המצב הכוללת. סקריפט ממוקד לא שופך את כל הנתונים בבת אחת, אלא בודק רק את מה שהגדרתם מראש, כמו איתור חריגות משטחים או הצלבת נתוני יועצים.
במסגרת תוכניות ההכשרה המקצועיות של האקדמיה לרוויט, אנחנו שמים דגש על בניית סקריפטים המותאמים לשלבי התכנון השונים במשרד ולא לפקודות תוכנה מבודדות. למי שעדיין לא התנסה בבניית תהליך ויזואלי ראשון, כדאי להיעזר במדריך Dynamo למתחילים כדי להכיר את סביבת העבודה.
למה סקריפט עדיף על בדיקה ידנית של פרמטרים?
סקריפט אוטומטי עדיף על בדיקה ידנית מפני שהוא בודק מאות אלמנטים בשניות בודדות ללא תלות בעייפות העין, מזהה שדות ריקים באופן עקבי, ומבטל את הצורך לבודד כל רכיב במבט נפרד.
בדיקה של טבלאות כמויות מובנות בתוכנה דורשת מהמתכנן לעבור שורה אחר שורה ולחפש תאים ריקים. לעומת זאת, סקריפט ייעודי סורק את כל הקירות בפרויקט ומציג מיד רשימה מרוכזת של אלמנטים בלי נתונים תרמיים מתאימים. גם בדלתות הוא מאתר ברגע פריטים שחסרים בהם מקדמי בידוד קולי או הגדרות עמידות באש. אוטומציה כזו גם מקלה מאוד על ייצוא נתונים מרוויט כשמשווים גרסאות מול יועצי אינסטלציה או מיזוג אוויר.
| משימת בקרת איכות במודל | בדיקה ידנית בטבלאות רוויט | תהליך אוטומטי עם Dynamo | תוצאה בפועל |
|---|---|---|---|
| איתור חדרים ללא שיוך מחלקתי | סינון ידני וחיפוש שורות ריקות בטבלה | שליפה מיידית של חדרים עם ערך ריק | דוח חריגים מרוכז בתוך שניות |
| בדיקת מקדמי בידוד קולי בדלתות | מעבר נפרד על כל טיפוס דלת | הצלבת שדות מול טבלת דרישות | מניעת שגיאות אקוסטיקה לפני מכרז |
| אימות פרמטרים תרמיים בקירות | בדיקת שכבות בכל טיפוס קיר | קריאת פרמטרי טיפוס ובדיקת ערכי סף | עמידה בתקני בידוד ללא פספוסים |
| השוואת שטחי חדרים בין גרסאות | השוואה ויזואלית בין שני גיליונות | הזרמת שטחים לגיליון והחסרת ערכים | זיהוי סטיות תכנוניות בזמן אמת |
הגדרת דוח בקרת איכות לפני ייצוא נתונים מרוויט
בניית דוח בקרת איכות מתחילה באפיון דרישות המידע של הפרויקט ולא בפתיחת הגרף. מגדירים מראש אילו שדות חובה המזמין דורש ואילו פרמטרים הם תנאי סף לקבלת הקובץ, וגם איזה מבנה טבלאי הוא מבקש. במסמכים כמו מפרט דרישות BIM מקפידים מאוד על שמות פרמטרים אחידים ועל מילוי מלא של שדות המידע כדי שהמודל יתקבל כתקין.
המבנה הנוח ביותר הוא שורה אחת לכל רכיב ועמודה קבועה לכל פרמטר שנבדק. עמודת סיכום ייעודית מציגה את סטטוס התקינות של הרכיב, למשל ערך תקין, ערך חסר או ערך שחורג מהטווח המאושר.
מה כדאי לכלול תמיד בדוח?
דוח מקצועי מכיל תמיד את מזהה האלמנט הייחודי, קטגוריית הרוויט, ושם המשפחה והטיפוס. לצד אלה מופיעים פרמטרים הנדסיים קריטיים כמו דירוג אש, חומר גמר ומפלס, וגם עמודת סטטוס בדיקה ברורה.

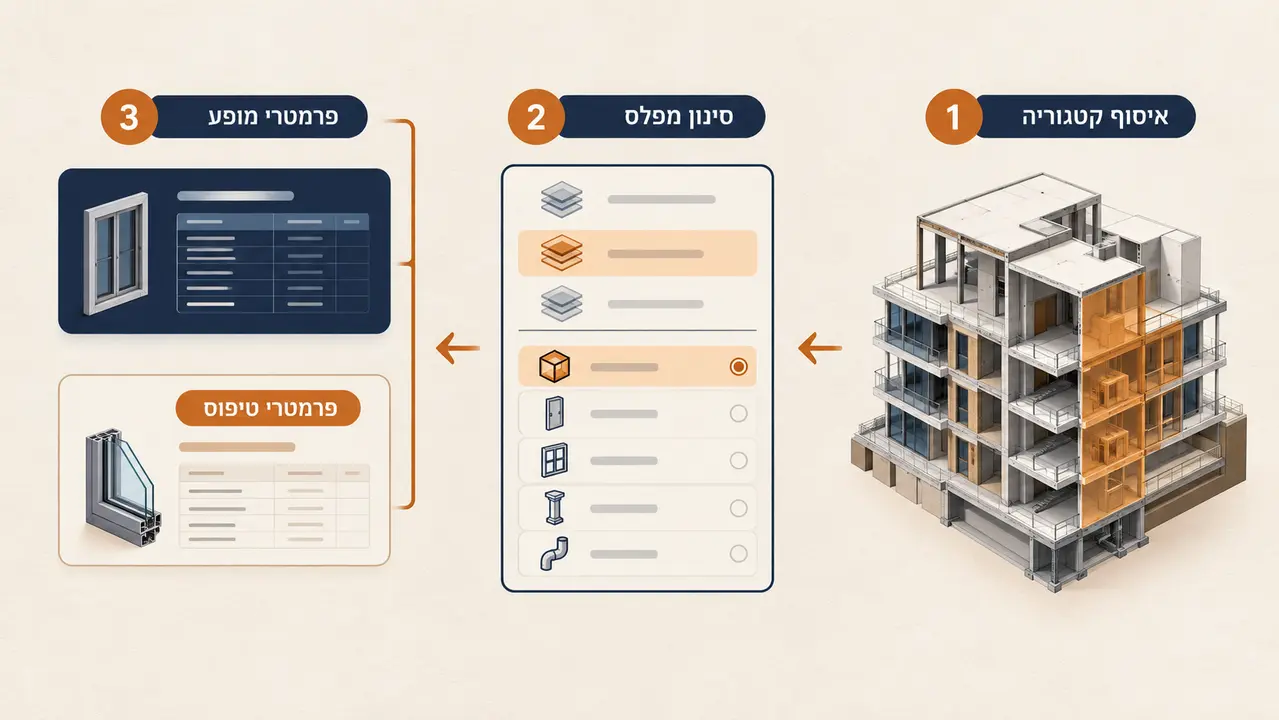

איך אוספים אלמנטים ופרמטרים עבור Data Management Dynamo?
כדי לאסוף אלמנטים עבור Data Management Dynamo, בוחרים את קטגוריית היעד ושולפים את כל המופעים שלה בפרויקט. אחר כך מצמצמים את הרשימה בסינון מקדים לפי מבט פעיל או מפלס עבודה, כדי לא להעמיס על המחשב.
טעות נפוצה היא ניסיון לשלוף את כלל רכיבי המודל בריצה אחת. בפרויקטים של מבני ציבור או מגורים רבי קומות, עומס כזה מאט את התוכנה ועלול להוביל לקריסה. כדאי לשלוף בנפרד פרמטרי מופע, שמשתנים מרכיב לרכיב, ופרמטרי טיפוס שמשותפים לכל האלמנטים מאותו סוג.
במהלך האיסוף מתגלים לעיתים חדרים שלא מוקמו או חללים בעלי גבולות חופפים שמחזירים שטח אפס. רכיבים אלה משבשים את חישובי הכמויות, ולכן כדאי לעשות תיקון שגיאות ברוויט ולנקות את המודל עוד לפני שמעבירים את המידע לעיבוד מתקדם.
סידור רשימות ומבנה עמודות עבור Excel Dynamo
כדי שהייצוא יצליח, הנתונים צריכים להיות מסודרים כרשימה של שורות, שבה כל תת-רשימה מייצגת אלמנט יחיד ומכילה את כל ערכי הפרמטרים שלו באותו סדר מדויק. כששולפים את המידע מרוויט לפי פרמטרים, מתקבלות רשימות נפרדות של שמות, מזהים ושטחים. פעולת היפוך רשימות מסדרת אותן מחדש, כך שהעמודות הופכות לשורות סדורות.
ערכים חסרים או שדות ריקים במודל עלולים לקצר רשימות מסוימות ולגרום להזחה של עמודות שלמות בגיליון. כדי למנוע את השיבוש הזה, מגדירים תנאי שמחליף כל ערך ריק במחרוזת טקסט ברורה, כמו ״לא הוגדר״. אז כל הרשימות שומרות על אורך זהה ומסתנכרנות ללא שגיאות מבנה.
בדיקת תקינות מקדימה לפני ייצוא
לפני הזרמת הנתונים לקובץ, מומלץ לחבר צומת תצוגה מקדימה ולבחון את חמש השורות הראשונות ברשימה המעובדת. בודקים שהאינדקסים תואמים ושכותרות העמודות מופיעות בשורה הראשונה בטבלה.
אילו הגדרות שומרות על הפקת דוחות יציבה בלי קריסות?
הפקת הדוחות נשארת יציבה כשמגדירים בקפידה את נתיב הקובץ, את שם הגיליון ואת שורת ההתחלה, וסוגרים לגמרי את קובץ היעד בתוכנת הגיליונות לפני שמפעילים את הסקריפט.
אם הקובץ נשאר פתוח ברקע בעמדת העבודה, מערכת ההפעלה נועלת אותו לעריכה וההרצה נכשלת מיידית. במשרדי תכנון כדאי לייצר שמות קבצים הכוללים תאריך ושם שלב, כדי למנוע דריסה שגויה של דוחות היסטוריים. במודלים עתירי מידע, מומלץ לפצל את תהליך הייצוא לקטגוריות נפרדות במקום לייצא את כל נתוני הפרויקט בפעימה אחת.
לא רק ללמוד רוויט. לעבור לעבוד ברוויט.
השיעור הראשון של כל קורס נלקח מתוך הקורס המלא, ואפשר לפתוח אותו בלי כרטיס אשראי.
מה ההבדל בין כלי הייצוא השונים של Excel Dynamo?
ההבדל העיקרי בין כלי הייצוא של Excel Dynamo הוא אם הם נשענים על תוכנת גיליונות שמותקנת בעמדת העבודה, או כותבים את הקובץ ישירות בפורמט פתוח בלי תלות בתוכנה חיצונית.
בכמה מהדורות של רוויט, צמתים שהסתמכו על תוכנת אופיס מקומית יצרו בעיות תאימות כשעובדים במשרד החזיקו גרסאות אופיס שונות. ספריות כתיבה ישירה מייצרות את הקובץ במהירות גבוהה בהרבה ופועלות באופן חלק גם על שרתים מרוחקים. כדי שכל צוות התכנון יוכל להשתמש באותו גרף ללא תקלות, כדאי לתעד אותו בהערות ברורות ובקבוצות צבעים מוגדרות.

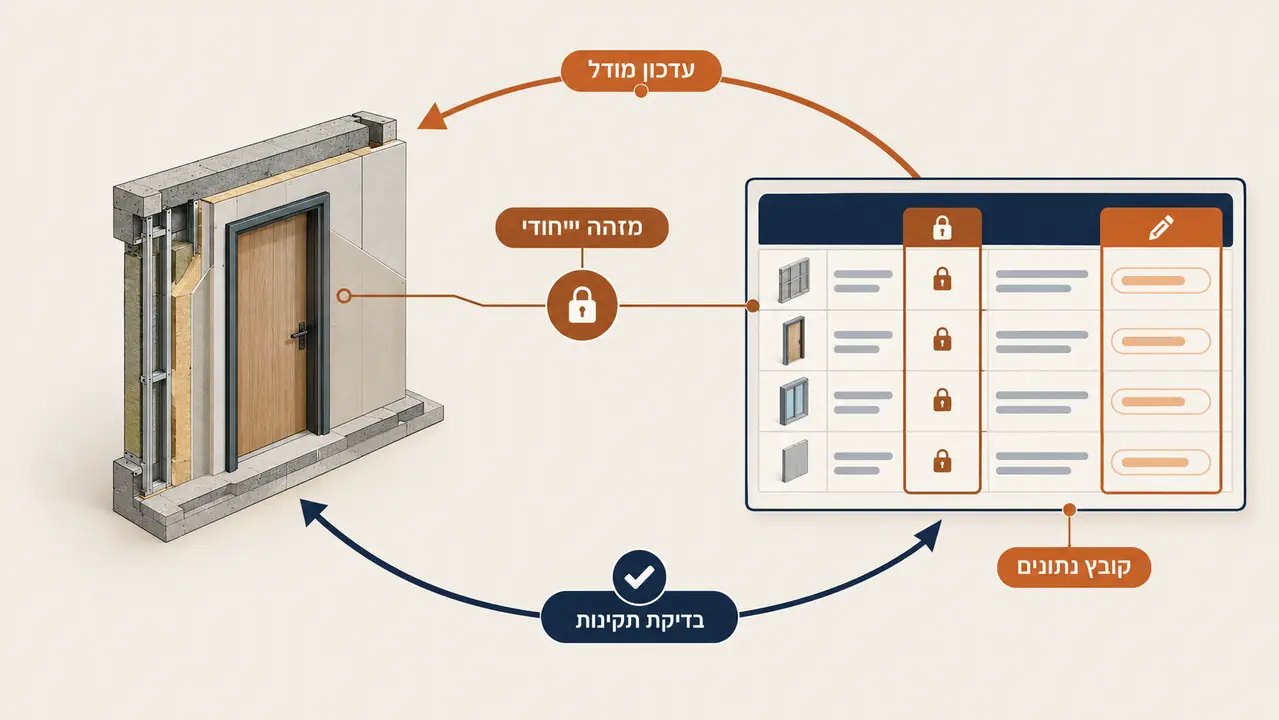

החזרת נתונים למודל בניהול מידע עם Dynamo
תהליך עבודה דו-כיווני מאפשר להוציא נתונים לטבלה, להעביר אותם לעדכון אצל יועץ או מנהל פרויקט, ולהזריק את השינויים בחזרה ישירות אל מודל הרוויט. כדי שהסנכרון יצליח ללא שיבושים, עמודת המזהה הייחודי של האלמנט היא העוגן, ואסור לשנות אותה.
נועלים לקריאה בלבד את עמודות הזיהוי כמו סוג אלמנט או מפלס, והצוות עורך רק שדות ייעודיים כמו קוד פריט, הערות תיאום או שלב ביצוע. לפני שמחזירים את המידע למודל בודקים שלא נמחקו שורות בגיליון ושאין מזהים כפולים, וששדות מספריים לא מכילים תווי טקסט שגויים. היכרות עם סקריפטים של Dynamo עוזרת לבנות שגרת סנכרון בטוחה שלא דורסת פרמטרים קריטיים.
אבל גם אחרי שבדקתם את הגיליון, כדאי לגבות את הקובץ המרכזי לפני כל הזרקת נתונים נרחבת.
מתי כדאי להטמיע במשרד נגן סקריפטים?
כדאי להטמיע את נגן הסקריפטים כשרוצים שכל עובדי המשרד יריצו בקרות איכות שוטפות בלחיצת כפתור אחת, בלי להכיר את ממשק הקשרים הגרפי ובלי ידע בתכנות.
במהלך הגדרת הגרף מסמנים את הצמתים הרלוונטיים כקלטים חיצוניים, מה שמאפשר לבחור ישירות מתוך ממשק הנגן את נתיב הקובץ, קטגוריית האלמנטים הרצויה ותבנית הדוח. כדי שכל המשרד יעבוד באותה שיטה, שומרים את הסקריפטים בתיקיית שרת מרכזית ונותנים להם שמות ברורים לפי משימות, למשל בקרת דלתות לפני הגשה. כשאנחנו מלווים משרדי תכנון באקדמיה לרוויט, תהליכי הבקרה הופכים להרגל עבודה טבעי שמשתלב בשגרת התכנון השבועית.
פתרון תקלות נפוצות בזמן הרצת Excel Dynamo
התקלה השכיחה ביותר היא הודעת שגיאה על קובץ תפוס, והיא נגרמת כשתהליך רקע של תוכנת הגיליונות נשאר פתוח במנהל המשימות של מערכת ההפעלה. סגירת התהליך מאפשרת ריצה תקינה של הגרף.
תקלה מוכרת נוספת היא הסטה של ערכים בין עמודות, הנובעת מרשימות באורכים שונים עקב תאים ריקים. פעולת היפוך רשימות וערך ברירת מחדל לכל שדה חסר פותרים את הבעיה מיד. אם ערכים מספריים נשמרים כטקסט ואי אפשר לחשב מהם סכומים, מחברים צומת המרת טיפוס שממיר מחרוזות למספרים. כשצומת נצבע בצהוב או באדום, בודקים שהנתיב לא מפנה לכונן רשת מנותק וששם הגיליון בקובץ היעד תואם במדויק לשם שהוגדר בגרף.
האם ניהול מידע עם Dynamo שומר על עקביות הפרויקט?
ניהול מידע שיטתי עם Dynamo שומר על עקביות הנתונים לאורך כל חיי הפרויקט, בתנאי שבדיקות האיכות מבוצעות כחלק משגרת עבודה שבועית קבועה ולא כפעולת חירום רגע לפני ההגשה.
מנהל BIM במשרד תכנון צריך להריץ דוחות שבועיים קבועים, לאתר חריגות יחד עם צוות המידול, ולסגור פערי פרמטרים לפני ישיבות תיאום מערכות. כך המתכננים משתחררים מעבודה שחורה, וקל יותר לשמור על מודל נקי ואמין. אם אתם רוצים לבנות במשרד תהליכי אוטומציה משלכם, קראו את הסקירה על Dynamo לרוויט באתר שלנו.
כדי להתחיל ליישם בקרת איכות מובנית כבר מחר בבוקר, בחרו קטגוריה אחת בלבד כמו דלתות או חללים ובנו לה גרף איסוף בסיסי שבודק את שדות החובה, והריצו אותו על מודל פעיל במשרד.
