משפחות מקוננות ברוויט (Nested Families): המדריך המקצועי המלא

מהן משפחות מקוננות ברוויט (Nested Families)

הרבה מתכננים ואדריכלים שמתקדמים ברוויט מגיעים לרגע שבו משפחה בודדת כבר לא מספיקה. פתאום צריך חלון עם ידיות שנספרות בנפרד, דלת עם מסגרות מתחלפות, או גוף תאורה שמורכב מכמה רכיבים עצמאיים. כאן נכנסות לתמונה משפחות מקוננות ברוויט (Nested Families) – כלי מקצועי שמאפשר לבנות רכיבים חכמים, מודולריים וגמישים, במקום לבנות כל וריאציה מאפס.

משפחות מקוננות ברוויט הן משפחות "מארחות" שמכילות בתוכן משפחה אחת או יותר כרכיבי משנה, כדי לייצר אובייקט מורכב, מודולרי וקל לניהול. כל תת-משפחה נבנית בנפרד בסביבת Family Editor, נשמרת כקובץ RFA עצמאי, ואז נטענת אל המשפחה המרכזית.

דוגמה קלאסית היא חלון: המסגרת היא משפחה אחת, הכנפיים משפחה שנייה, וידיות הפרזול משפחה שלישית. כל אחת מהן יכולה להתחלף, להתעדכן או להיספר בנפרד. ההבדל בין מי שיודע לבנות משפחה "שעובדת" לבין מי שיודע לתכנן ספריית משפחות שלמה מתחיל בדיוק בהבנה מעמיקה של הנושא הזה.

אם תרצו להעמיק בשלבים המקדימים של בניית רכיב הבסיס, אפשר להיעזר במדריך ליצירת משפחות בהתאמה אישית שמסביר את היסודות לפני שמתחילים לקנן.

למה בכלל להשתמש במשפחות בתוך משפחות

השימוש בקינון הוא לא גחמה טכנית – הוא החלטה תכנונית שחוסכת שעות עבודה לאורך הפרויקט. במקום לבנות עשר וריאציות של חלון, בונים מסגרת אחת ומחליפים בתוכה כנפיים. עדכון של רכיב אחד מתעדכן אוטומטית בכל המשפחות המארחות שמשתמשות בו.

יתרון נוסף הוא ניהול ספרייה מסודר: תת-רכיבים חוזרים (ידיות, ברגים, אביזרי פרזול, גופי תאורה פנימיים) הופכים לסטנדרט ארגוני. כך צוות שלם עובד עם אותם רכיבים, במקום שכל אחד יבנה גרסה משלו.

למניהול נכון של ספריות רכיבים מקצועיות מומלץ להכיר את מגוון רכיבי הבניין למתכננים שמשמשים בעבודה יומיומית במשרדי אדריכלות.

איך יוצרים משפחות מקוננות ברוויט בפועל

יצירת משפחה מקוננת דורשת סדר עבודה ברור: קודם בונים את תת-המשפחה, אחר כך טוענים אותה למשפחה המארחת, ורק בסוף מקשרים פרמטרים. דילוג על אחד השלבים הוא המתכון הבטוח לתקלות בהמשך.

הכנת משפחת המשנה

תת-המשפחה חייבת להיות נקייה: גיאומטריה מינימלית, Reference Planes מדויקים, פרמטרים רק במקומות שנדרשים באמת. ככל שהיא פשוטה יותר, כך המשפחה המארחת תהיה יציבה יותר. מומלץ לעיין בתיעוד הרשמי של Family Editor overview לפני שמתחילים.

טעינת המשפחה אל המשפחה המארחת

משתמשים בפקודת Load into Project או Load into Family, ממקמים את הרכיב על מישורי הייחוס הנכונים, ומוודאים שהוא נעול כראוי כדי שלא "יזוז" כשמשתנים פרמטרים.

קישור פרמטרים בין המשפחות

זהו השלב הקריטי: משייכים פרמטרים של תת-המשפחה לפרמטרים של המשפחה המארחת דרך כפתור ה-Associate Family Parameter. כך אפשר לשלוט מבחוץ בגובה, חומר או נראות של הרכיב הפנימי. שיוך שגוי הוא הסיבה הנפוצה ביותר לכך שפרמטרי נראות לא מגיבים בפרויקט.

שאלת המפתח: Nested לעומת Shared

נקודת הבלבול הגדולה ביותר בקרב משתמשי רוויט מתקדמים היא ההבדל בין קינון (Nested) לבין שיתוף (Shared). קינון מתאר איך המשפחה בנויה. שיתוף מתאר איך היא מתנהגת בפרויקט. שני הדברים לא זהים, וההחלטה בין השניים משפיעה על תיעוד, ספירה ותיוג.

כשהמשפחה אינה Shared

תת-המשפחה נבלעת במשפחה המארחת. אי אפשר לבחור אותה בנפרד, היא לא מופיעה בטבלאות כמויות משלה, וגם תגיות לא תופסות אותה כישות עצמאית.

כשהמשפחה כן Shared

תת-המשפחה הופכת לישות עצמאית בפרויקט. אפשר לספור אותה, לתייג אותה ולנהל אותה כאילו הייתה משפחה נפרדת, למרות שהיא חלק ממשפחה מארחת. פירוט מלא על ההתנהגות הזו זמין בתיעוד About Scheduling Shared Components של Autodesk.

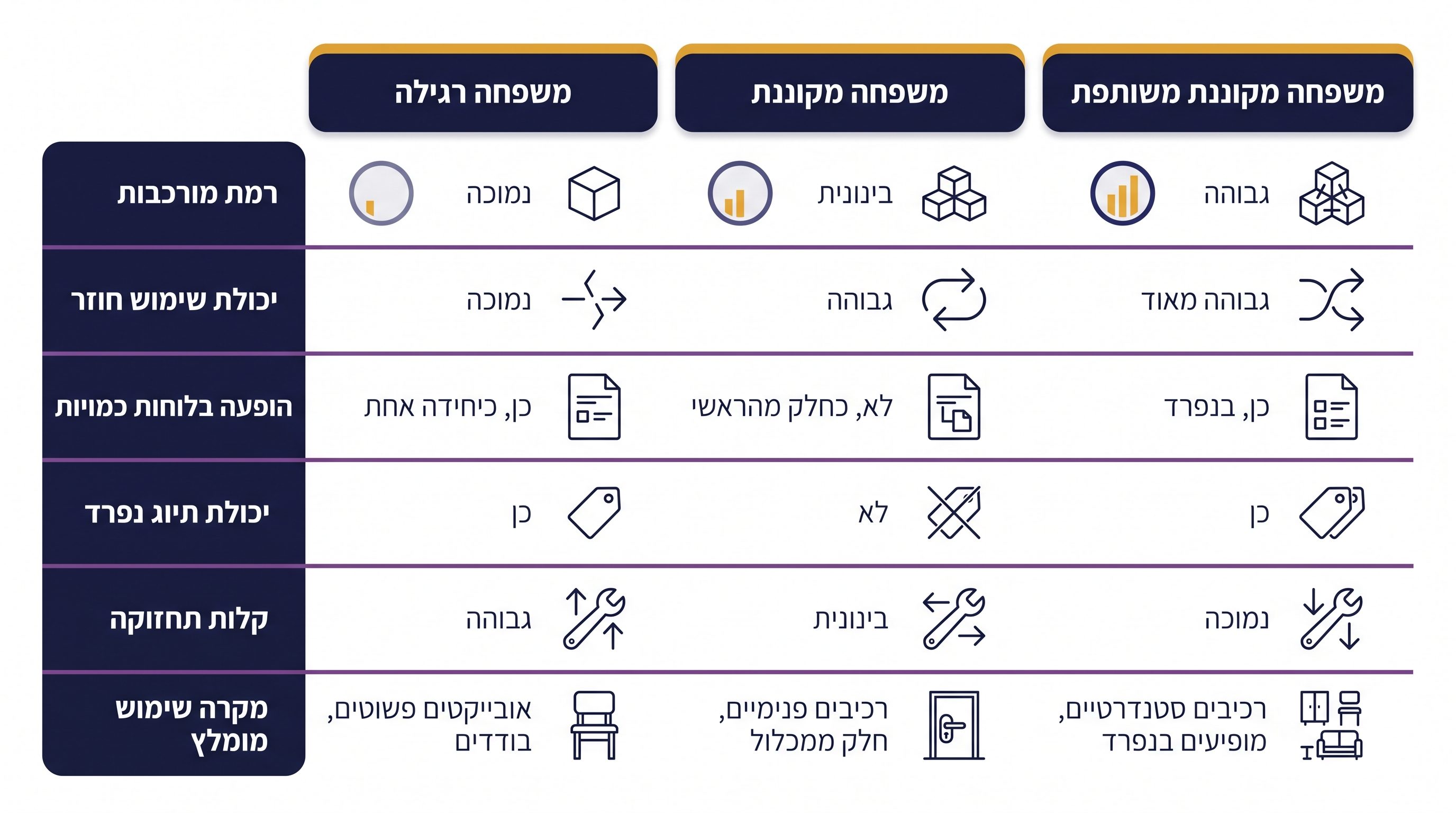

טבלת השוואה: משפחה רגילה, מקוננת ומקוננת Shared

שליטה נכונה בפרמטרים של משפחה מקוננת

המפתח לשליטה טובה במשפחה מקוננת הוא היררכיית פרמטרים ברורה. צריך להחליט מראש אילו פרמטרים נשלטים מבפנים (בתוך תת-המשפחה) ואילו "נחשפים" כלפי המשפחה המארחת ומשם כלפי הפרויקט.

פרמטרי Type מול Instance

פרמטרי Type משפיעים על כל המופעים של אותו טיפוס, ופרמטרי Instance משתנים ממופע למופע. במשפחה מקוננת, ערבוב לא נכון בין השניים גורם לכך שמשתמש הקצה מקבל שליטה במקומות הלא נכונים. תכנון נכון של ההחלטה הזו בשלב תכנון המשפחה חוסך בלבול רב בהמשך.

קישור פרמטרים בלי לשבור אילוצים

קישור לא מדויק של מידות, חומרים או נראות עלול לגרום לגיאומטריה "להישבר" בעת שינוי ערך. חשוב לתכנן את מפת הפרמטרים לפני שמתחילים לקשר, ולא לעשות זאת "תוך כדי תנועה". השאלה שצריך לשאול: "מי שולט במי?" – התשובה חייבת להיות חד-משמעית לכל פרמטר.

האם משפחות מקוננות מופיעות בטבלאות כמויות

התשובה תלויה בשני משתנים: הגדרת ה-Shared וקטגוריית המשפחה. אם תת-המשפחה הוגדרה כ-Shared והיא באותה קטגוריה שהטבלה מציגה – היא תופיע. אחרת, היא "תיעלם" לתוך המשפחה המארחת. תכנון נכון של הגדרות אלו בשלב בניית המשפחה חוסך שעות של תיקונים בהמשך.

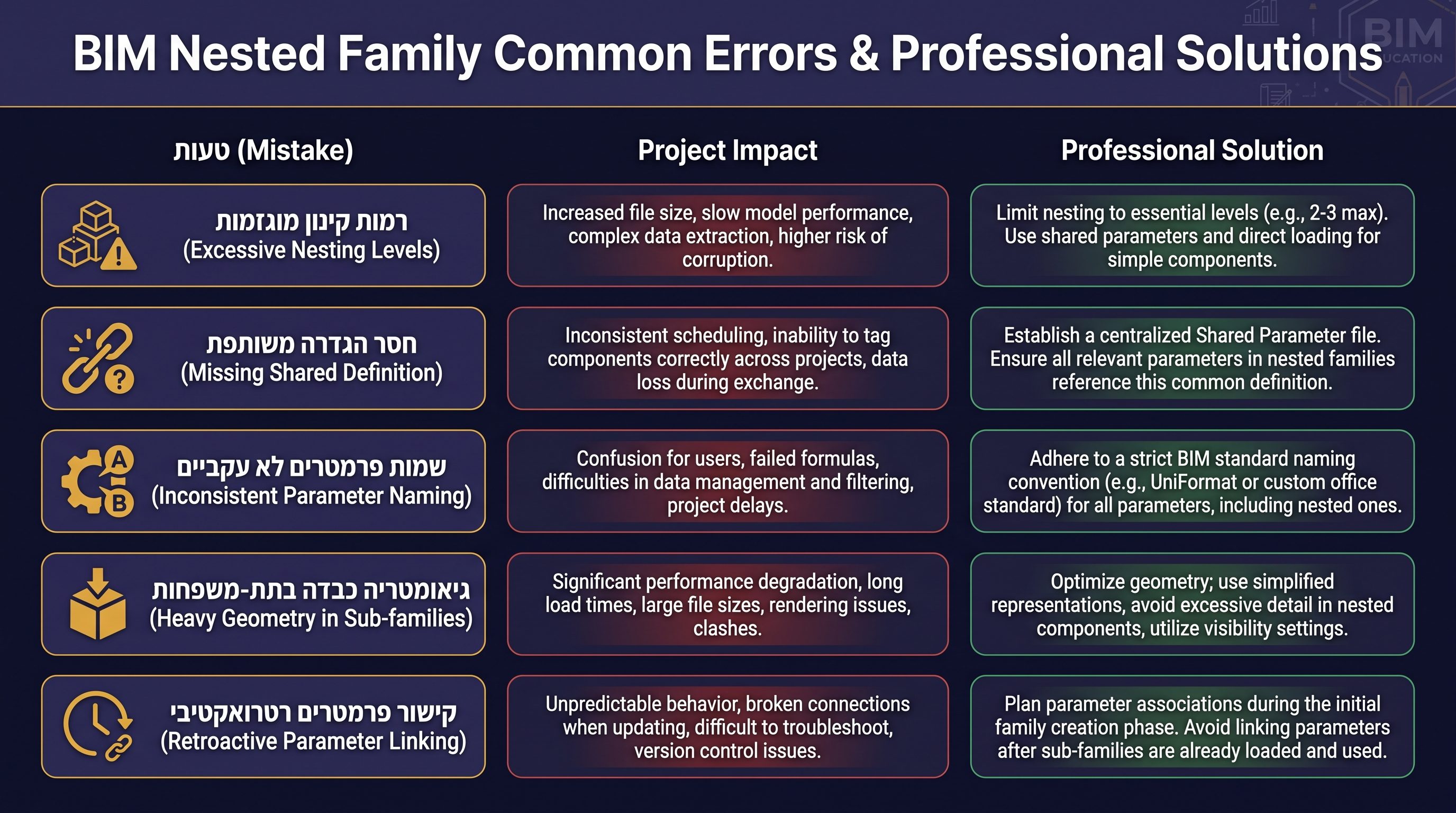

טעויות נפוצות ואיך לשפר ביצועים ותחזוקה

גם מתכננים מנוסים נופלים באותן טעויות שוב ושוב כשהם ניגשים לבנות משפחות מקוננות. הכרת הטעויות מראש חוסכת ימי עבודה שלמים על תיקונים.

כללי שמות וסטנדרטיזציה

שמות עקביים לפרמטרים, לטיפוסים ולתתי-רכיבים מקלים על צוות שלם לעבוד עם אותה ספרייה. סטנדרט שמות הוא לא בירוקרטיה – הוא מכפיל כוח. גם כשמתכנן עוזב את הצוות, המשפחות שלו ממשיכות לשרת את הארגון בצורה מובנת.

בדיקות לפני טעינה לפרויקט

לפני שטוענים משפחה למודל אמיתי, כדאי לבחון אותה בקובץ פרויקט נקי: לשנות ערכים קיצוניים, לבדוק את כל הטיפוסים, לוודא שהיא מופיעה כמצופה בטבלאות ובתגיות. בדיקה כזו לוקחת 20 דקות ומונעת שעות של תיקונים.
