מתכנן שלד מול פרויקט של מגדל מגורים מכיר את שעת הערב שבה מגיע קובץ רקע מעודכן מהאדריכל. שינוי קטן במיקום הגרעין שולח את המודליסט לשעות של מחיקות, הזזת עמודים והגדרה מחדש של מפלסים עבור מאות קורות בטון. במקום להשקיע את הזמן בפתרון הנדסי של חלוקת עומסים וקביעת חתכים, שעות העבודה מתבזבזות על רצף פעולות עכבר שחוזר על עצמו.
כשהעבודה על מודל השלד מתנהלת באופן ידני בלבד, כל עדכון גיאומטרי גורר סיכון להחמצת אלמנט או להזנת מידע שגוי. טעות בפרמטר גובה או בהגדרת חתך של קורה בודדת עלולה לחמוק מבדיקות הבקרה ולהגיע ישירות לתוכניות העבודה המודפסות.
אוטומציה מבוססת לוגיקה חותכת את השחיקה הזו ומחזירה את המיקוד המקצועי לתכנון הנדסי קפדני. בפועל צריך לדעת איך רותמים תהליכי Dynamo בסביבת Structural של רוויט לעבודה השוטפת במשרד, אילו משימות להעביר לפעולה ממוחשבת ואיך מונעים קריסות של קבצים בזמן ריצה.
900+
בוגרי האקדמיה
50+
משרדים שהכשרנו
15+
שנות הדרכה
מרכז הדרכה מורשה של Autodesk
עיקרי הדברים
- המשימות הראשונות שכדאי להעביר לאוטומציה הן פעולות חוזרות ועתירות נתונים, כמו מספור עמודים, התאמת מפלסי קורות וחילוץ כמויות.
- אין צורך בידע מוקדם בכתיבת קוד, משום שהתכנות הוויזואלי מתבסס על חיבור צמתים גרפיים, וברוב משימות המשרד די בצמתים מוכנים מראש.
- תהליך המיועד לשימוש שוטף של כלל הצוות מופעל דרך הנגן, בזמן שהפיתוח והבדיקה נעשים בקובץ בדיקה נפרד ובהרצה ידנית.
- בקרת איכות ממוחשבת מאתרת סטיות גיאומטריות, התנגשויות פנימיות וניתוקים במודל האנליטי לפני הפקת תוכניות עבודה.
תוכן העניינים
- איך להשתמש ב-Dynamo Structure רוויט לייעול העבודה?
- אילו משימות מתאימות ל-Dynamo לקונסטרוקטורים במשרד?
- האם יישום Dynamo Structure רוויט דורש ידע בתכנות?
- מתי כדאי להריץ סקריפטים קונסטרוקציה דרך הנגן?
- שלבי בניית תהליך עבור אוטומציה הנדסת מבנים
- כיצד לבצע בקרת איכות עם Dynamo Structure רוויט?
- דיוק קווי שלד עם Dynamo לקונסטרוקטורים
- איפה אוטומציה הנדסת מבנים פוגשת מידול זיון?
- תקלות שכיחות בהרצת סקריפטים קונסטרוקציה ודרכי מניעה
איך להשתמש ב-Dynamo Structure רוויט לייעול העבודה?
שימוש יעיל בתהליכי Dynamo Structure רוויט מתחיל בהגדרת חוקיות גיאומטרית מפורשת עבור פעולות מידול חוזרות, במקום הזנה ידנית של כל אלמנט שלד בעכבר. במשרדי תכנון מבנים, המעבר למידול מבוסס לוגיקה משחרר את הצוות משרטוט שוחק ומאפשר יצירה ישירה של אלמנטים מתוך נתונים קיימים. הצעד הראשון הוא בחירת תהליכים משרדיים בעלי דפוס פעולה קבוע, כמו הזנת פרמטרים גורפת לעשרות רכיבים, מידול קורות לפי תוואי צירים מוגדר ועדכון חתכים של אלמנטים נושאים.
וגם כשרוצים תוצאות מהירות ומתפתים להריץ את התהליך מיד על מודל הפרויקט המרכזי, כדאי לבדוק אותו קודם על חמישה או עשרה אלמנטים בקובץ בדיקה נפרד.
שליטה בתהליכי אוטומציה הנדסת מבנים דורשת היכרות מעמיקה עם אופן הפעולה של רכיבי שלד בתוכנה, ולכן כדאי לבסס מתודולוגיית עבודה סדורה דרך קורס רוויט קונסטרוקציה לפני שניגשים לפיתוח סקריפטים עצמאיים.
כדי למנוע נעילה של הקובץ או קריסה פתאומית של המודל, מפתחים את התהליך אך ורק במצב הרצה ידני ולא בהרצה אוטומטית שעלולה לעדכן נתונים ברקע בלי שליטה.
אילו משימות מתאימות ל-Dynamo לקונסטרוקטורים במשרד?
המשימות המתאימות ביותר לביצוע עם Dynamo לקונסטרוקטורים הן פעולות עתירות נתונים הדורשות דיוק מוחלט, כמו סימון שיטתי של אלמנטים, התאמת מפלסי קורות וייצוא מידע מדויק לטבלאות כמויות. במקום להקדיש ימי עבודה שלמים לעדכון שמות עמודים אחד אחרי השני, סקריפטים קונסטרוקציה מייצרים סדר עקבי ברגע אחד ומצמצמים טעויות אנוש שעלולות לגרום לכשלים באתר הבנייה.
דרישות התכנון המחמירות בפרויקטים הנדסיים מורכבים מחייבות עקביות מלאה במידע הגיאומטרי והפרמטרי, בהתאם לעקרונות שקובע מפרט דרישות BIM של משרד הביטחון עבור מודלי שלד ובדיקות איכות גיאומטריות ואנליטיות.
חמישה תרחישים מעשיים לשימוש יומיומי במשרד הנדסה
| משימת תכנון במשרד | מידול ידני ברוויט | פעולה מבוססת תהליך אוטומטי | תועלת הנדסית |
|---|---|---|---|
| מידול קורות בטון ופלדה | מתיחת קורה בודדת בין צירים ושינוי גבהים ידני | יצירה גורפת מקווי מודל ורשת צירים בלחיצה אחת | מניעת כפילויות ושמירה על חתכים אחידים |
| בקרת שיוך מפלסים | מעבר ידני בין חתכים לאיתור קורות בגובה לא תואם | סינון אוטומטי של אלמנטים בעלי סטייה ממפלס העבודה | איתור מיידי של רכיבים צפים במודל |
| מספור וסימון עמודים | הקלדת ערכי פרמטר סימון ידנית בכל אלמנט בנפרד | זיהוי הצטלבות צירים והזנת סימון הנדסי עקבי | פחות שגיאות זיהוי בתוכניות הביסוס |
| עדכון פתחים בקירות ובקורות | יצירת פתח ידני עבור כל נקודת חדירה של צנרת | קריאת מיקומי מעברים ממודל מערכות ומידול פתחים תואמים | מניעת פגיעה בברזל זיון ראשי באתר |
| חילוץ נתוני ברזל ובטון | אימות כמויות ידני מול טבלאות רוויט מפוצלות | שליפת נתוני נפחים ומשקלים ישירות להשוואה | התאמה מלאה בין המודל לכתבי הכמויות |
האם יישום Dynamo Structure רוויט דורש ידע בתכנות?
יישום מוצלח של Dynamo Structure רוויט אינו דורש ידע מוקדם בכתיבת קוד טקסטואלי, משום שתכנות ויזואלי מתבסס על חיבור צמתים גרפיים המייצגים פעולות לוגיות מוגדרות. במקום לכתוב פקודות מורכבות בשפות תכנות, המהנדס מחבר בין קופסאות מידע בחוטים גרפיים שמעבירים נתונים מצומת אחד למשנהו. בפועל צריך להבין את החלוקה הפנימית של התוכנה לקטגוריות, משפחות, טיפוסים ומופעים ולדעת לטפל ברשימות נתונים.
זה לא דורש שורת קוד אחת.
ברוב משימות המשרד די בשימוש בצמתים מוכנים מראש, ורק במקרים ייחודיים שבהם נדרשים חוקי תכן מורכבים במיוחד פונים לבלוקים של קוד או לפייתון. כדי להכיר את עקרונות התכנות הוויזואלי לפי הסדר, אפשר להיעזר במידע של מדריך Dynamo לרוויט שמציג את צעדי הבסיס בסביבה זו.
כמרכז הדרכה מורשה של Autodesk, אנחנו באקדמיה לרוויט מקפידים שהלמידה תתמקד בשלבי התכנון ההנדסי המעשי ולא בשינון תפריטים יבשים, כדי שהכלים שנבנים במשרד ישתלבו מיד בעבודה השוטפת.

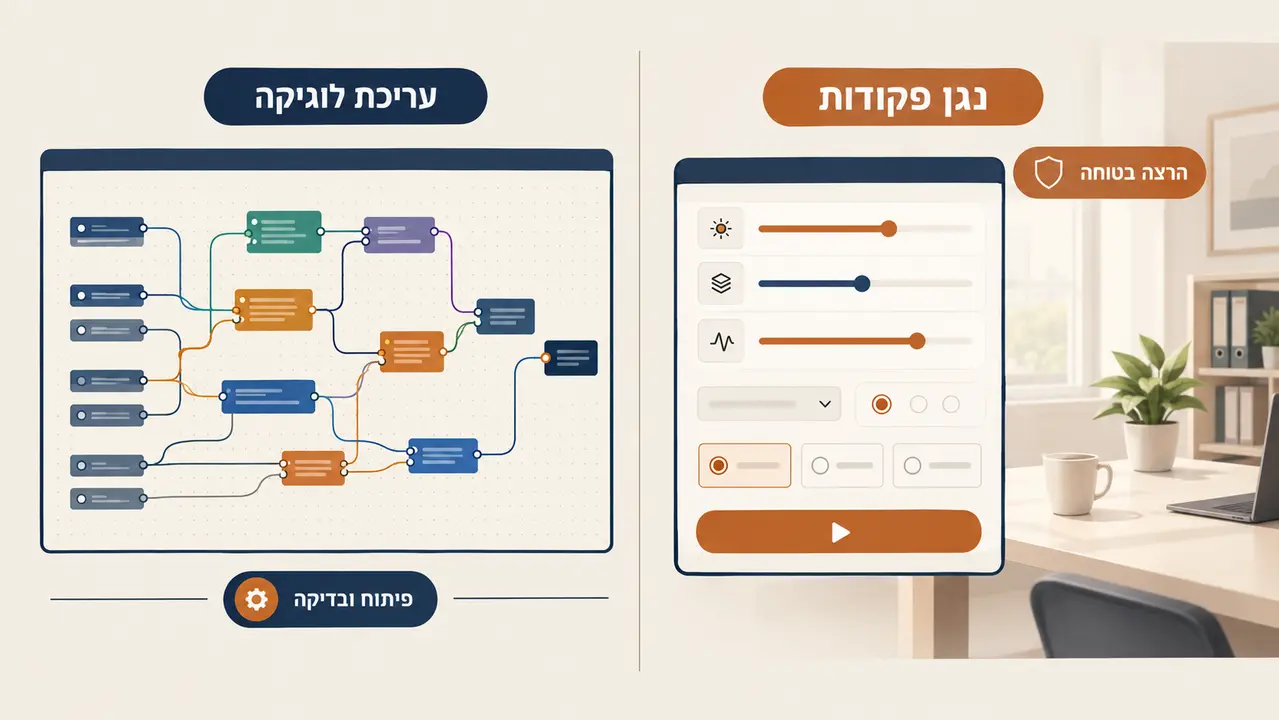

מתי כדאי להריץ סקריפטים קונסטרוקציה דרך הנגן?
מומלץ להריץ סקריפטים קונסטרוקציה דרך נגן הפקודות בכל פעם שהתהליך מיועד לשימוש שוטף של כלל צוות המשרד, ולא לשלב הפיתוח או הבדיקה של הלוגיקה הפנימית. משטח העבודה הראשי נועד לבניית התהליך ולחיבור הצמתים, בעוד נגן הפעולות מספק חלון פשוט המאפשר לכל שרטט או מהנדס להפעיל את הפקודה ישירות מתוך התוכנה.
חלוקת תפקידים בריאה במשרד קובעת שמהנדס אחראי בונה את התהליך ובודק אותו, בזמן ששאר חברי הצוות מריצים אותו מתוך ממשק הנגן בלי לשנות את מבנה הצמתים.
היתרון המרכזי של הנגן הוא שהוא מגן על הקבצים מפני שגיאות בלתי צפויות, כי כשהצוות עובד דרכו אף אחד לא משנה בטעות הגדרות שעלולות לשבש את הפעולה התקינה של המודל.
הגדרת קלטים מבוקרים להרצה בטוחה של צוות המשרד
כשבונים תהליך לנגן, מגדירים בבירור את צומתי הקלט החיוניים, כמו בחירת אלמנטים ישירות מהמסך או קטגוריה מתפריט נפתח. כדי למנוע חריגות גיאומטריות, מקבעים בתוך התהליך ערכי סף המגבילים את טווח הפעולה, למשל סבילות מרבית קטנה בהתאמת קורות. בסיום כל ריצה מציגים הודעת סיכום שמפרטת כמה אלמנטים עודכנו בהצלחה וכמה רכיבים דורשים בדיקה ידנית נוספת.
לא מתחילים רוויט מקובץ ריק.
השיעור הראשון של כל קורס נלקח מהקורס המלא, ואין צורך בכרטיס אשראי.
שלבי בניית תהליך עבור אוטומציה הנדסת מבנים
תהליך ליצירת עמודים וקורות מתחיל במקור נתונים גיאומטרי אמין, כמו קווי מודל, צירי מבנה הנדסיים או נתוני קואורדינטות חיצוניים. אחר כך מחלצים את נקודות ההתחלה והסיום של כל קו וממיינים אותן בקפידה, כדי לוודא שכל הקורות נמתחות באותו כיוון ואינן גורמות להיפוך חתכים בתוכניות. לאחר מכן משייכים את האלמנטים למפלסי עבודה מתאימים ולמשפחות חתך מאושרות, ומגדירים מראש ערכי היסט לתקרות בטון.
תהליכי אוטומציה הנדסת מבנים איכותיים כוללים גם טיפול בהתנהגות חיבורים מבניים בין קורות לעמודים, כדי למנוע מרווחים פתוחים בתוכניות העבודה של הקונסטרוקציה.
בדיקות סף חיוניות לפני יצירת אלמנטים במודל בפועל
לפני שהתהליך מייצר רכיבים במודל, מוודאים שטיפוס החתך המבוקש אכן קיים וטעון בפרויקט כדי למנוע יצירת אלמנטים עם חתך ברירת מחדל לא מתאים. מסננים מראש קווים כפולים או מקטעים גיאומטריים קצרים מאוד שעלולים לייצר שגיאות מידול קשות בתוכנה. בדיקת סבילות מרחבית מונעת יצירה כפולה של אלמנט נושא באותו מיקום גיאומטרי ושומרת על קובץ קל ונקי.
כיצד לבצע בקרת איכות עם Dynamo Structure רוויט?
בבקרת איכות עם Dynamo Structure רוויט שולפים פרמטרים הנדסיים מכל רכיבי השלד ומשווים אותם לכללי תכן מוגדרים מראש כדי לאתר סטיות גיאומטריות. בדיקות ממוחשבות משמשות ככלי עזר מרכזי עבור המהנדס האחראי לפני חתימה על תוכניות עבודה או מסירת מודל לתיאום מערכות. התהליך מאמת עקביות של חוזק בטון וסוגי פלדה לאורך כל האלמנטים באותו מפלס, כך שקורה בדירוג ב-30 לא תופיע בטעות באזור שתוכנן לבטון ב-40.
התהליך מאתר גם התנגשויות פנימיות בין רכיבי שלד, כמו קורות שחודרות לעמודים בלי חיבור הנדסי תקין. כדי לפתור אזהרות מכבידות שעלולות להאט את ביצועי הקובץ ולפגוע באמינות המידע, כדאי להיעזר במדריך לתיקון שגיאות ברוויט, שמסביר איך לנקות את המודל באופן יסודי.
סדרת בדיקות איכות שמומלץ להריץ לפני הפקת תוכניות עבודה
מאתרים עמודים וקירות בטון ללא עיגון עליון מוגדר כדי למנוע תקלות בחישובי כמויות ובחתכים. סורקים קורות שערכי הגובה שלהן סוטים ממפלס התקרה ללא פרמטר היסט מתועד ומאושר. בודקים שפרמטר השימוש ההנדסי של כל אלמנט מוגדר נכון ואינו משבש את שיוך הרכיב בטבלאות הכמויות.
דיוק קווי שלד עם Dynamo לקונסטרוקטורים
אחד האתגרים הגדולים בתכנון מבנים הוא הפער בין המיקום הגיאומטרי הפיזי של קורות ועמודים לבין צירי המודל האנליטי המשמשים לתוכנות חישוב סטטי. כשאלמנט שלד ממוקם בסטייה קלה מהציר המרכזי כדי להתאים לתוכנית האדריכלית, המודל האנליטי עלול לייצר צמתי ניתוק שקוטעים את רציפות העברת העומסים.
בעזרת Dynamo לקונסטרוקטורים אפשר לזהות את הניתוקים האלה מיד וליישר את קווי הייחוס האנליטיים ישירות למרכזי הכובד של האלמנטים. התהליך מפיק דוח חריגות מסודר שמציג למהנדס המתכנן את כל נקודות הניתוק הדורשות בדיקה ידנית לפני ייצוא המודל לתוכנות אנליזה.

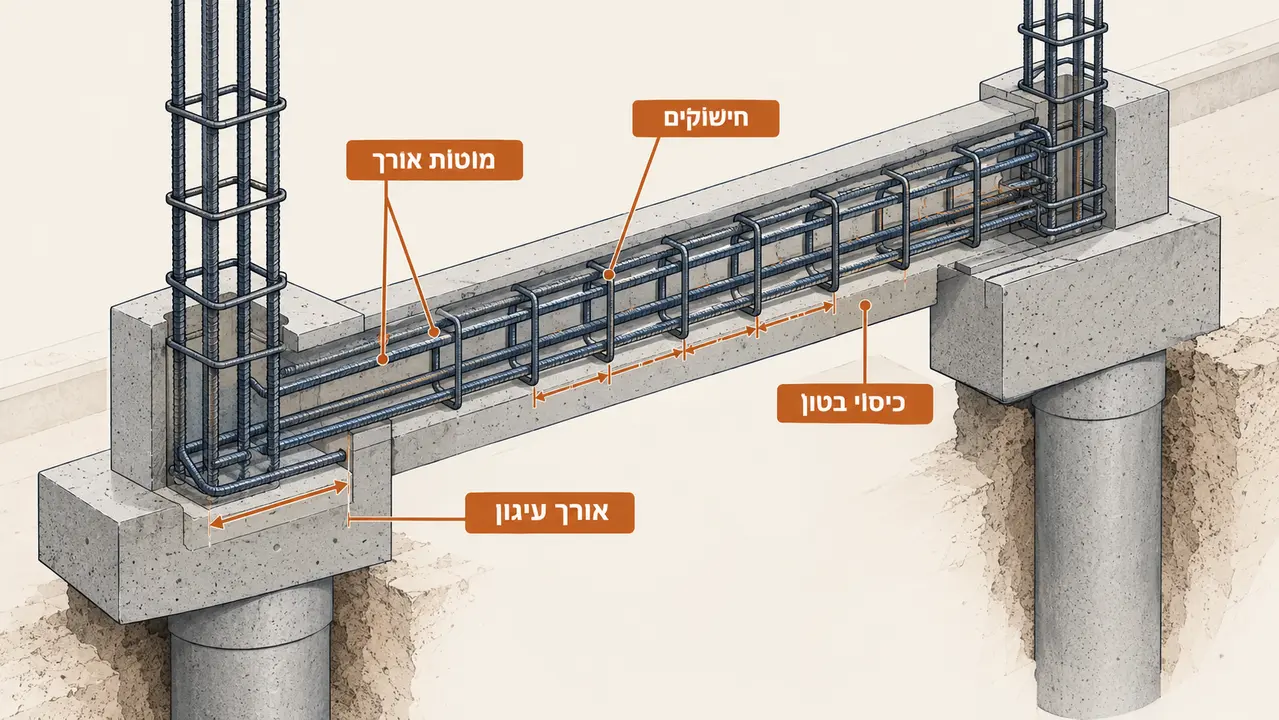

איפה אוטומציה הנדסת מבנים פוגשת מידול זיון?
תהליכי אוטומציה הנדסת מבנים במידול זיון מניבים את התוצאות היעילות ביותר באלמנטים טיפוסיים שחוזרים על עצמם הרבה, כמו כלונסאות וראשי כלונסאות, קורות קשר וקירות שצריך לפרוס בהם מוטות וחישוקים באופן שיטתי. מידול ברזל ידני בתוכנה הוא תהליך כבד שמעמיס על משאבי המחשב וגוזל שעות רבות מהצוות המשרדי.
אז במקום להגדיר כל מוט זיון בנפרד, רותמים סקריפטים קונסטרוקציה לקביעת פסיעות, כיסוי בטון ואורכי עיגון על פי חוקי התכן של הפרויקט. באלמנטים ייחודיים בעלי גיאומטריה מורכבת שאינה חוזרת על עצמה, המידול הפרמטרי המובנה של התוכנה עדיף על פיתוח תהליך מותאם אישית.
תקלות שכיחות בהרצת סקריפטים קונסטרוקציה ודרכי מניעה
התקלה המטרידה ביותר בהרצה חוזרת של תהליכים היא היעלמות אלמנטים קיימים או מחיקתם מהמודל בגלל מנגנון קשירת הרכיבים של התוכנה. כדי למנוע דריסה לא רצויה של עמודים או קורות שכבר מודלו, מקפידים לנתק את מזהי האלמנטים הקודמים או לעבוד בתוך קובץ בדיקה לפני העדכון הסופי. מכשול נפוץ נוסף הוא שינויי גרסאות של חבילות הרחבה חיצוניות שעלולים לשבור את רצף הפעולות של התהליך המשרדי.
פתרון יציב דורש בניית ספרייה משרדית אחת על גבי השרת המרכזי, שבה כל התהליכים מתועדים בקפידה ומשתמשים ביחידות מידה אחידות של מילימטרים. במקום שכל עובד יפתח פתרונות משלו, כולם עובדים מאותה ספרייה, והעבודה על מודל השלד זורמת ובטוחה יותר.
אם אתם בוחנים איך לשלב אוטומציה מובנית בעבודת התכנון של המשרד, אפשר לפנות אלינו בטלפון 09-306-2849 בימים ראשון עד חמישי בין השעות 09:00 ל-17:00, ולבדוק יחד את הדרך המתאימה לצוות שלכם.
הצוות שלכם עובר לרוויט. המשרד ממשיך לעבוד.
אפשר לדבר איתנו על הדרך המתאימה לצוות שלכם, או לחייג לטלפון 09-306-2849.
מה אומרים הבוגרים שלנו
“הקורס מועבר בצורה ברורה ומאוד מקצועית והעשיר את ידיעותי בתוכנת רוויט. ממליץ מאוד למי שמתכנן ללמוד תכנון מבנים.”
“לאחר שניסיתי ללמוד רוויט בכמה מקומות ובכמה שיטות, אין על השיטה הזו והמקום הזה. שיטת לימודים נוחה מאוד. ממליצה לכל מי שמעוניין בלימודי רוויט.”
“הקורס שלקחתי (קונסטרוקציה) היה מצוין: מבנה השיעור ברור, ולכל שיעור תרגיל מסכם עם פתרון. ממליצה בחום לכל מי שרוצה לשפר את כישורי התכנון שלו.”
שאלות נפוצות
האם השיעור הראשון בחינם הוא שיעור אמיתי מהקורס?
כן. השיעור הראשון של כל קורס נלקח מהקורס המלא, ואין צורך בכרטיס אשראי כדי לצפות בו. כך אפשר לבדוק את רמת ההדרכה ואת אופן העבודה לפני שמתחילים.
איך נבדקים התרגילים בפורטל הלימוד?
כל תרגיל נמסר בפורטל, מדריך אנושי בודק אותו והוא חוזר אליכם עם הערות. אם משהו לא היה מובן, התרגיל מוגש שוב עד שהוא שלם.
כמה זמן לוקח לקבל מענה על שאלה שעולה במהלך שיעור?
שאלה שנשאלת מתוך שיעור מקבלת מענה בתוך יום עסקים אחד. מתקיימים גם מפגשים חיים קבועים עם המדריך.
באילו מסלולי לימוד אפשר לקחת את הקורסים?
אפשר ללמוד כל קורס בשלושה מסלולים שהם בקצב שלי, עם מלווה אישי או עם כל הכלים. הבחירה ביניהם תלויה בכמות הליווי האישי שאתם צריכים בדרך.
האם ההכשרה מיועדת רק ללומדים יחידים?
לא. אנחנו מכשירים גם צוותים שלמים במשרדי תכנון, כך שהצוות עובר לרוויט בזמן שהמשרד ממשיך לעבוד. יחידים, סטודנטים ומרצים במכללות יכולים ללמוד במסלולים הרגילים.
אוטומציה בקונסטרוקציה לא נועדה להחליף את השיקול ההנדסי אלא לפנות לו זמן. התחילו ממשימה אחת חוזרת במשרד, בדקו אותה על קובץ בדיקה קטן, הריצו אותה דרך הנגן ותעדו אותה בספרייה המשרדית המשותפת. כשתרצו לבנות את היסודות האלה כראוי, פתחו את השיעור הראשון בחינם או דברו איתנו על הדרך המתאימה לצוות שלכם.
