ערב לפני מועד מסירת תוכניות לתיאום מערכות, מודלר במשרד הנדסה ישראלי מוצא את עצמו מול מאות קווי צנרת ותעלות שדורשים תיוג, בדיקת שמות והזנת נתוני קומה. כל עדכון תוכנית שמגיע מצוות האדריכלות מחייב מעבר ידני על עשרות גיליונות כדי לוודא שאף מפזר אוויר או ברז ניתוק לא נשארו מנותקים מהמערכת שלהם. שעות של עבודה שחורה נשרפות על משימות טכניות, ושגיאת הקלדה בודדת בשדה פרמטר עלולה להציג כמויות שגויות לחלוטין ברשימות הציוד.
העומס המוכר הזה יוצר חיכוך מתמיד מול יועצי אינסטלציה, מיזוג אוויר וחשמל שעובדים במקביל על אותו פרויקט. כשמשתמשים נכון בDynamo MEP רוויט, העבודה על הנתונים החוזרים במודל הופכת לתהליך מנוהל ומדויק.
תהליכי אוטומציה MEP חוסכים עבודה ידנית שוחקת, מונעים סטיות בין המודל התלת-ממדי לתוכניות המודפסות, ושומרים על אחידות מלאה לכל אורך התכנון. המדריך הזה מציג את השיטות, הסקריפטים המרכזיים וכללי העבודה שיאפשרו לצוות שלכם להריץ אוטומציות יציבות בלי להסתבך בכתיבת קוד.
שליטה נכונה בנתוני המודל מאפשרת להחליף שעות של עבודה טכנית בריצה ממוחשבת אחת.
900+
בוגרי האקדמיה
50+
משרדים שהכשרנו
15+
שנות הדרכה
מרכז הדרכה מורשה של Autodesk
עיקרי הדברים
- Dynamo ממלא פרמטרים של מאות אלמנטים בריצה אחת, מעדכן סיווגי מערכות ומייצר חתכים אוטומטיים סביב ציוד כבד, בלי הזנת נתונים ידנית.
- הסקריפטים החוסכים ביותר זמן מסנכרנים נתוני חדרים מהמודל האדריכלי המקושר, מחשבים שיפועים בצנרת ניקוז ומאתרים מחברים פתוחים לפני בדיקות התיאום.
- Dynamo Player נותן לכל מודלר בצוות להריץ תהליכים מוכנים מראש בלי לראות גרפים, ושמירת הסקריפטים ברשת המשרדית במצב קריאה בלבד מגנה על המודל המרכזי.
- את ההטמעה במשרד מתחילים מבעיה נקודתית אחת שחוזרת על עצמה בכל פרויקט, ומרחיבים רק אחרי שהסקריפט הראשון הוכיח את עצמו.
תוכן העניינים
- מה אפשר לעשות בפועל עם Dynamo MEP רוויט במשרד תכנון?
- איך Dynamo למערכות פותר את צווארי הבקבוק הנפוצים של מודלרים?
- אילו סקריפטים ב-Dynamo MEP רוויט חוסכים הכי הרבה זמן במערכות בניין?
- איך מנהלים תיוג אוטומטי במערכות בלי ליצור עומס ויזואלי?
- כיצד לייצר גיליונות ומבטים בתהליך אוטומציה MEP לפי שלבי תכנון?
- הטמעת Dynamo Player לעבודה בטוחה בצוות
- מה עושים כשהסקריפט נתקע במודל של Dynamo MEP רוויט?
- הכשרת מתכננים לעבודה יעילה במערכות באקדמיה לרוויט
- דגשים מעשיים להטמעת תהליכי אוטומציה במשרד תכנון
- שאלות נפוצות
מה אפשר לעשות בפועל עם Dynamo MEP רוויט במשרד תכנון?
Dynamo מאפשר למתכנני מיזוג אוויר, אינסטלציה וחשמל למלא פרמטרים של מאות אלמנטים בריצה אחת ולייצר חתכים ומבטים סביב מרכזי אנרגיה, וכך להפיק סטים מתואמים של גיליונות בלי להזין נתונים ידנית.
במקום לעבור אלמנט אחר אלמנט, הגרף מזהה את מיקום הציוד וכותב את שיוך הקומה ישירות לתוך נתוני הרכיב. במערכות מיזוג אוויר הוא מעדכן את סיווג המערכת עבור כל מקטע תעלה ומפזר, ובמערכות חשמל הוא משייך מספרי מעגלים ולוחות הזנה לציוד קצה. כשמגיעים לתכנון חדרי מכונות, פירים מורכבים או מרכזי אנרגיה, הגרף מייצר באופן אוטומטי חתכים ממוקדים סביב משאבות וצ’ילרים וחוסך שעות של חיתוך ידני של המודל.
האוטומציה מחברת בין מה שמופיע בשרטוט לבין הנתונים שנקראים בטבלאות הכמויות. כשהפרמטר מתעדכן במודל דרך סקריפט, התג בתוכנית וטבלת הכמויות מתעדכנים יחד בלי להשאיר פתח לסטיות ידניות. כדי להריץ אוטומציות ברמה גבוהה צריך לשלוט קודם במידול, בחיבורים ובהגדרות של המערכות כמו שלומדים בקורס רוויט מערכות בניין.
| משימת תכנון במערכות | עבודה ידנית ברוויט | ביצוע באמצעות Dynamo | השפעה על המודל והתוכניות |
|---|---|---|---|
| עדכון שמות וסיווג מערכות | בחירה ידנית של מקטעים בכל קומה | עדכון גורף של כלל הרשת לפי חוקיות | סנכרון מלא בתוכניות ובטבלאות הכמויות |
| שיוך רכיבי קצה לחדרים | פתיחת מאפיינים והקלדת שם החלל | העתקה אוטומטית של שם החדר מהמודל המקושר | אביזרי קצה מוזנים ללא שגיאות כתיב |
| יצירת חתכים סביב ציוד כבד | מתיחת קווי חתך והתאמת גבולות ידנית | הפקת חתכים סביב משאבות לפי תיחום מוגדר | מבטים עקביים במיקום מדויק בכל הגיליונות |
| תיוג קוטר ושיפוע בצינורות | הנחת תגים בודדים והזזת חפיפות | פריסת תגים אוטומטית לפי קוטר ומרחק קבוע | הדפסה קריאה עם מינימום התאמות גרפיות |
איך Dynamo למערכות פותר את צווארי הבקבוק הנפוצים של מודלרים?
הכלי פותר עיכובים שגרתיים בלחיצת כפתור אחת כשהוא קורא שדות נתונים מהאלמנטים במודל, משנה את המידע לפי חוקים שהוגדרו מראש וכותב אותו בחזרה לתעלות, לצינורות ולציוד.
התכנות החזותי מבוסס על חיבור צמתים בחוטים וירטואליים שמייצגים זרימת מידע, ללא צורך בכתיבת קוד טקסטואלי. אחד העיכובים המרכזיים במשרד נובע משינויי תכנון של האדריכל שדורשים שינוי שמות של קווי צנרת או תעלות. במקום שצוות המודלרים ישנה עשרות שמות באופן פרטני, סקריפט סורק את תוואי הקו ומעדכן את המידע ברגע.
צוואר בקבוק משמעותי נוסף הוא איתור רכיבים שלא שויכו למערכת מסודרת. רכיב כזה קוטע את הזרימה במודל ומשבש את חישובי המפלים והספיקות. גרף פשוט מאתר רכיבים ללא שיוך ומסמן אותם בצבע בולט בתוכנית העבודה.
גם שיוך של פתחי אוורור, גלאים או גופי תאורה לחללים אדריכליים גוזל זמן יקר. Dynamo למערכות קורא את גבולות החלל מהמודל האדריכלי ומעתיק את מספר החדר ושמו ישירות אל תוך הציוד. אוטומציה MEP הופכת החלטות עקרוניות של מנהל הפרויקט לפעולה קצרה שמגינה על המודל מטעויות הקלדה.
אילו סקריפטים ב-Dynamo MEP רוויט חוסכים הכי הרבה זמן במערכות בניין?
החיסכון המשמעותי ביותר מגיע מסקריפטים שמעתיקים שמות חללים אדריכליים אל רכיבי הקצה, מחשבים שיפועים וגבהים בצנרת גרביטציונית, ומאתרים מחברים מנותקים לפני הפעלת בדיקות התנגשות.
הסקריפט הראשון והנפוץ ביותר מסנכרן נתוני חדרים מקובץ אדריכל מקושר אל ציוד המערכות. הוא מוצא את המיקום המרחבי של מפזרי אוויר, גופי תאורה וברזי שריפה, ושותל את נתוני החדר בפרמטרים ייעודיים. הפעולה הזו מאפשרת להפיק רשימות ציוד לפי חדרים בתוך שניות ספורות.
הסקריפט השני מיועד למערכות ניקוז וביוב שפועלות על בסיס גרביטציה. הוא בודק את גובה הצנרת, מחשב את השיפוע הנדרש וכותב את נתוני הגובה של ראשי הצינורות והשוחות לשדות המידע. כך קל יותר לבדוק שהשיפועים מתאימים לביצוע בשטח.
הסקריפט השלישי מאתר מחברים פתוחים במערכות צנרת ותעלות לפני ששולחים את המודל לתיאום כללי. מחבר פתוח גורר שגיאות בחישובי זרימה ויוצר התנגשויות שווא בבדיקות אוטומטיות. עמידה בכללי שיוך מערכות ובפרמטרים אחידים היא בסיס מחייב למסירת מודל מתואם לפי פרק 81 במפרט הכללי ל-BIM. כשמשתמשים בקביעות באותם סקריפטים למערכות בניין, הקבצים עוברים בקלות רבה יותר את הבדיקות של מנהלי הפרויקט.

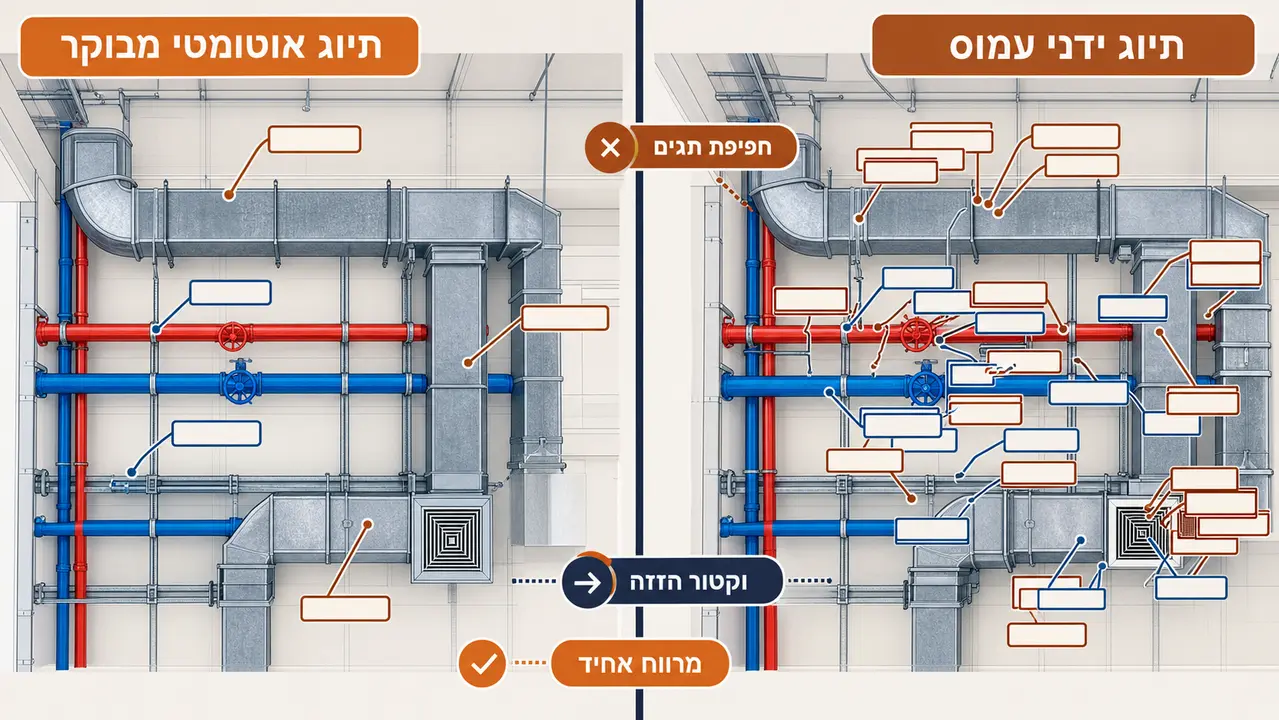

איך מנהלים תיוג אוטומטי במערכות בלי ליצור עומס ויזואלי?
תיוג יעיל נשען על סקריפט שמחשב מרחק קבוע ממרכז האלמנט לפי קוטר הצינור או רוחב התעלה, ומחיל סדר עדיפויות שמטפל קודם בקווים הראשיים ורק אחר כך באביזרי הקצה.
כשמפעילים את פקודת התיוג הרגילה של התוכנה, נוצר לרוב בליל טקסטים שעולים אחד על השני ומסתירים מחברים, שסתומים ומעברי קירות. כשתוכנית יוצאת להדפסה במצב כזה, אי אפשר להבין את קוטר הצינור או גובה התעלה. סקריפט חכם מחשב וקטור הזזה ייעודי לכל תג בהתאם לממדי האלמנט, כך שהטקסט ממוקם ברווח אחיד ונקי מקו השרטוט.
סדר הפעולות בגרף קובע את איכות התוצאה. הוא מתחיל בתיוג קווי הולכה ראשיים, ממשיך לציוד מכני כבד, ורק בסוף מניח תגים על מפזרי אוויר ונקודות מים. סינון המבט מבטיח שהתגים יונחו רק על שכבות המידע שמוגדרות להדפסה.
סדר פעולות לבניית תהליך תיוג תקין
מתחילים בתבנית תצוגה ייעודית שמסתירה קטגוריות שלא נחוצות לקריאת המערכת. לאחר מכן מגדירים את משפחת התג כך שתציג את הפרמטרים המדויקים, כמו מידות חתך, קוטר וגובה תחתית תעלה. אחרי שהתג מוכן, מסננים בתוך הגרף את האלמנטים הרלוונטיים לפי סוג מערכת ומפלס עבודה, ואז מריצים את התיוג האוטומטי לפי חוקי המרחק שנקבעו מראש. בסוף מפיקים דוח שגיאות קצר שמרכז את האלמנטים שלא קיבלו תג בגלל פרמטרים שלא הוגדרו.
כיצד לייצר גיליונות ומבטים בתהליך אוטומציה MEP לפי שלבי תכנון?
הגרף יוצר בבת אחת תוכניות קומה לכל מערכת בנפרד, משייך לכל מבט תבנית תצוגה מוגדרת ומציב את המבטים באותו מיקום על גבי גיליונות ממוספרים.
לקראת הגשות למכרז או הפקת תוכניות עבודה לביצוע, משרדי תכנון נדרשים להפיק עשרות סטים שונים. מודלר שעושה זאת ידנית פותח מפלס ומשכפל מבט, מחיל תבנית גרפית, ואז יוצר גיליון חדש וגורר את התוכנית למרכז הדף. חזרה על הרצף הזה עשרות פעמים יוצרת שגיאות במספור ושינויי מיקום בין דף לדף.
בתהליכי אוטומציה MEP הגרף קורא את מפלסי המבנה ומייצר אוטומטית סטים נפרדים עבור מיזוג אוויר, אינסטלציה וחשמל. כל מבט מקבל מיד את תבנית התצוגה המדויקת שלו, שקובעת את הצבעים, עובי הקווים ופילטר הסינון. הגרף פותח את הגיליונות לפי פורמט המספור של המשרד ומציב את התוכנית באותן קואורדינטות בדיוק בכל גיליון.
ההקפדה הזו מונעת מצב שבו גיליון נמסר עם קנה מידה שגוי או ללא כותרת תקנית. המבטים יושבים באותו מקום בדיוק, והדפדוף בין הגיליונות נקי ומקצועי.
לא מתחילים רוויט מקובץ ריק.
השיעור הראשון של כל קורס פתוח לצפייה בחינם, לקוח מתוך הקורס המלא וללא כרטיס אשראי.
הטמעת Dynamo Player לעבודה בטוחה בצוות
Dynamo Player מספק ממשק כפתורים פשוט שמאפשר לכל מודלר בצוות להריץ תהליכים מוכנים מראש, בלי לראות צמתים, חוטים וגרפים על המסך. כך גם עובדים שלא יודעים לבנות סקריפטים נהנים מהאוטומציה.
עבודה על מודל מרכזי דורשת כללי זהירות ברורים כדי למנוע מחיקת מידע או שינוי שגוי של רשתות שלמות. כדאי להגדיר תיקיית סקריפטים משרדית ברשת המקומית במצב קריאה בלבד, כך שרק מנהל ה-BIM יוכל לערוך את מבנה הגרף. המודלר מריץ את הפעולה בקובץ המקומי שלו, בודק את התוצאות בתוכנית ובטבלאות, ורק אז מסנכרן למודל המרכזי.
לפני כל הרצה כדאי לבדוק את טבלת השינויים ולהשתמש באפשרות ביטול הפעולה במקרה של תוצאה חריגה. תיעוד ברור של כל סקריפט מונע שגיאות הפעלה. מי שמעוניין להבין לעומק כיצד בנויים הצמתים מאחורי הממשק יכול לקרוא על כך במדריך Dynamo למתחילים ברוויט.
מה עושים כשהסקריפט נתקע במודל של Dynamo MEP רוויט?
במקרה של שגיאה או תקיעה בודקים תחילה שמות פרמטרים שהשתנו בין הגרסאות, מחליפים חבילות חיצוניות בצמתי ליבה של התוכנה ומוודאים שרמת הרשימות בצמתים מתאימה למבנה הנתונים.
הסיבה הנפוצה ביותר לקריסת סקריפטים בעת שדרוג גרסת רוויט היא תלות בחבילות חיצוניות שהותקנו מהרשת. כשחבילה חיצונית אינה מתעדכנת לגרסה החדשה, כל הגרף מפסיק לפעול. כדאי לבנות סקריפטים שמבוססים בעיקר על צמתי הליבה המובנים של התוכנה, כי כמו שמוסבר במדריך Dynamo לרוויט, גרף שבנוי עליהם שורד שדרוגי גרסה הרבה יותר טוב.
מקור תקלות נוסף במערכות הוא ניהול לא נכון של רשימות אלמנטים. כשמנסים לחבר בין עשרות אביזרי קצה לבין קווי הולכה בודדים, הגדרת רמת הרשימה קובעת אם הפעולה תצליח או תיכשל. שינוי קטן בהגדרת הרשימה בצומת מחזיר את זרימת המידע לפעולה סדירה.
גם שינוי בשמות של פרמטרים משותפים עלול לגרום לסקריפט להחזיר ערך ריק. לכן כדאי לבדוק כל כלי Dynamo למערכות על קובץ ניסיון לפני שמפיצים אותו לעבודה שוטפת בפרויקטים חיים.

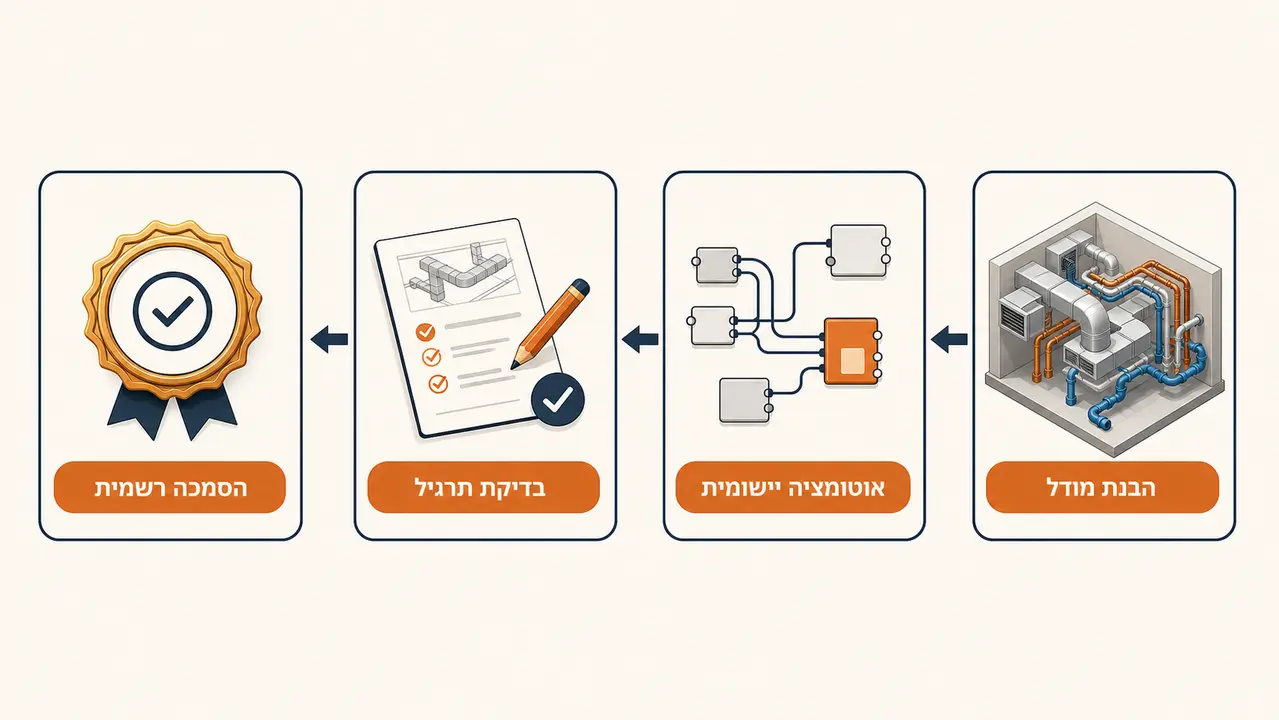

הכשרת מתכננים לעבודה יעילה במערכות באקדמיה לרוויט
הכשרה מקצועית של צוותי תכנון מערכות צריכה להתמקד בשלבי העבודה האמיתיים של הפרויקט, במקום בשינון יבש של תפריטים ופקודות. אוטומציה יעילה אפשרית רק כשהמודלרים מבינים לעומק את המבנה ההנדסי של המודל, את משמעות המחברים ואת אופן זרימת המידע בתוכנה.
אנחנו פועלים כמרכז הדרכה מורשה של Autodesk ומביאים ניסיון של מעל 15 שנים. העברנו יותר מ-80 קורסים והכשרנו מעל 900 בוגרים ויותר מ-50 משרדי תכנון לעבודה שוטפת. 11 הקורסים שלנו מכסים את האדריכלות ואדריכלות הנוף, את הקונסטרוקציה ועיצוב הפנים ואת מערכות הבניין, חמישה תחומי תכנון בסך הכול. תכני הלימוד שפיתחנו משמשים גם בהוראה בטכניון, ואיגוד המהנדסים מכיר בקורסים לצורכי השתלמות מקצועית.
כל לומד מקבל לו”ז אישי לשלושה חודשים שמתווה קצב התקדמות ברור מול משימות המשרד. אצלנו מתרגל אנושי בודק לעומק כל תרגיל ומחזיר אותו עם הערות לתיקון, ועל כל שאלה שעולה בזמן הצפייה בשיעור עונים בתוך יום עסקים אחד. את תפיסת ההדרכה מוביל המייסד שלנו דרור וונגר, הנדסאי אדריכלות ומדריך מוסמך מטעם Autodesk, מתוך הניסיון המעשי שלו בליווי צוותים ומשרדים. בוגרי המסלול יכולים לגשת למבחני ההסמכה הבינלאומית של Autodesk ולקבל תעודה רשמית.
השיעור הראשון של כל קורס פתוח לצפייה בחינם מתוך הקורס המלא, ללא צורך בהזנת כרטיס אשראי.
לא רק ללמוד רוויט. לעבור לעבוד ברוויט.
הקורסים שלנו בנויים סביב שלבי העבודה האמיתיים של הפרויקט, בכל תחומי התכנון, ומתרגל אנושי בודק כל תרגיל ומחזיר אותו עם הערות.
דגשים מעשיים להטמעת תהליכי אוטומציה במשרד תכנון
הטמעה של כלי אוטומציה במשרד תכנון מערכות אינה דורשת שינוי סדרי עולם ביום אחד. הדרך הבטוחה היא להתחיל מפתרון של בעיה נקודתית שחוזרת על עצמה בכל פרויקט, כמו עדכון שמות של חללים ברכיבי קצה או יצירת תגים מרוכזת לקווי צנרת.
אחרי שהסקריפט הראשון מוכיח את עצמו וחוסך שעות עבודה ידניות, אפשר להרחיב את הכלים למשימות מורכבות יותר כמו הפקת גיליונות או בדיקת מחברים מנותקים. כשעובדים בסדר שיטתי ובודקים מראש על קבצים מקומיים, המודלים נשארים יציבים ומדויקים. תוכלו להתנסות בתהליכי העבודה המובנים שלנו דרך השיעור הראשון בחינם באתר, או לפנות לצוות שלנו בטלפון 09-306-2849 בימים ראשון עד חמישי בין השעות 09:00 ל-17:00 כדי להתאים את תוכנית ההכשרה לצורכי המשרד שלכם.
מה אומרים הבוגרים שלנו
“קורסים ברמה מצוינת, קהילה פעילה, תמיכה זמינה ושירות מצוין. מומלץ בחום!”
“קורס מאוד מומלץ מכמה סיבות: הגישה של דרור מאוד נעימה, האופן שבו הוא מסביר על התוכנה ברור, ויש תמיכה במייל — בפחות מ-24 שעות מקבלים מענה. יש תמורה לכסף, מומלץ!”
“דרור מורה מעולה, יסודי ורהוט, עם ידע רב ובעיקר רצון ויכולת לגרום לתלמידים להצליח. החומר מועבר בצורה ברורה עם תרגול רלוונטי ואפשרות לגשת לחומר גם אחרי השיעור. מי שילמד עם דרור ירוויח. תודה דרור שבזכותך התחלתי את המסע המופלא של הרוויט.”
שאלות נפוצות
מתי נקבע הלו”ז האישי בפורטל ומה הוא כולל?
הלו”ז נקבע ביום הרכישה. הפורטל בונה לכל לומד תוכנית אישית לשלושה חודשים, עם תאריך יעד לכל שיעור ולכל תרגיל. כך קצב ההתקדמות ברור מהיום הראשון ומשתלב עם משימות המשרד.
מה קורה אחרי שמגישים תרגיל בפורטל?
מתרגל אנושי בודק לעומק כל תרגיל ומחזיר אותו אליכם עם הערות לתיקון. מה שלא הובן עד הסוף מוגש שוב, עד שהתרגיל עומד בדרישות. כך הלמידה נשארת מבוקרת גם כשלומדים מרחוק.
באילו מסלולים אפשר ללמוד כל קורס?
כל קורס אפשר לקחת באחד משלושה מסלולים, בקצב שלי, עם מלווה אישי או עם כל הכלים. ההבדל ביניהם הוא כמות הליווי האישי שמלווה אתכם לאורך הלימודים, כך שאפשר להתאים את המסלול לזמן שעומד לרשותכם לצד העבודה.
האם יש מפגשים חיים במהלך הלימודים?
כן, לצד השיעורים בפורטל מתקיימים מפגשים חיים מקוונים קבועים. שאלה שנשאלת מתוך שיעור מקבלת מענה בתוך יום עסקים אחד, כך שלא נשארים תקועים עם בעיה במודל.
איך בוחרים את הקורס המתאים לתחום התכנון?
הקורסים מחולקים לפי תחומי התכנון ומכסים אדריכלות ואדריכלות נוף, עיצוב פנים, קונסטרוקציה ומערכות בניין. מי שמתכנן מערכות ורוצה להגיע לאוטומציה מתחיל מהשליטה במידול ובהגדרות המערכות, ומשם ממשיך לגרפים. אפשר לפנות אלינו ונכוון אתכם לקורס שמתאים לעבודה שלכם.
אוטומציה של מערכות בניין ברוויט מתחילה מבעיה אחת חוזרת, לא מהגרף המורכב ביותר במשרד. בונים גרף פשוט ובודקים אותו על קובץ מקומי, מטמיעים אותו בצוות דרך Dynamo Player ומרחיבים למשימות מורכבות יותר רק אחרי שהוא הוכיח את עצמו. כדי לראות איך תהליכי העבודה האלה נלמדים, פתחו את השיעור הראשון בחינם מתוך הקורס המלא.
