רכיבים אדפטיביים ברוויט: המדריך המקצועי לבניית משפחות חכמות

מה הם רכיבים אדפטיביים ברוויט ולמה זה מעניין אתכם?

עולם התכנון האדריכלי והמבני הישראלי משתנה במהירות, ואיתו גם הדרישות ממתכננים לעבוד עם גיאומטריות מורכבות, חזיתות לא סטנדרטיות ומודולים חוזרניים שמסתגלים לתנאי השטח. כאן נכנסים לתמונה רכיבים אדפטיביים ברוויט – משפחות חכמות שמבוססות על נקודות אדפטיביות ומאפשרות לגיאומטריה להשתנות בהתאם לתנאי ההצבה במודל.

בניגוד למשפחה סטנדרטית שנבנית סביב מידות קבועות, רכיב אדפטיבי מגיב לסביבה, מתעקל לאורך מסלול, מתפרס על משטח או משנה זווית לפי הצורך. רכיבים אדפטיביים הם סוג משפחה מיוחד ברוויט, שבנוי סביב נקודות אדפטיביות במקום מישורי ייחוס קבועים. הנקודות האלה משמשות כ"עוגנים" של הרכיב, וכאשר אתם מציבים את המשפחה בפרויקט, הגיאומטריה נמתחת, מסתובבת או מתעקלת בהתאם למיקום הנקודות שבחרתם.

זו הסיבה שהם מתאימים במיוחד לחזיתות מורכבות, פנלים על משטחים לא סטנדרטיים, אלמנטים חוזרניים לאורך עקומות, וקונסטרוקציות שדורשות התאמה מקומית. אפשר להעמיק ברקע הרשמי דרך התיעוד הרשמי של Autodesk על Adaptive Components.

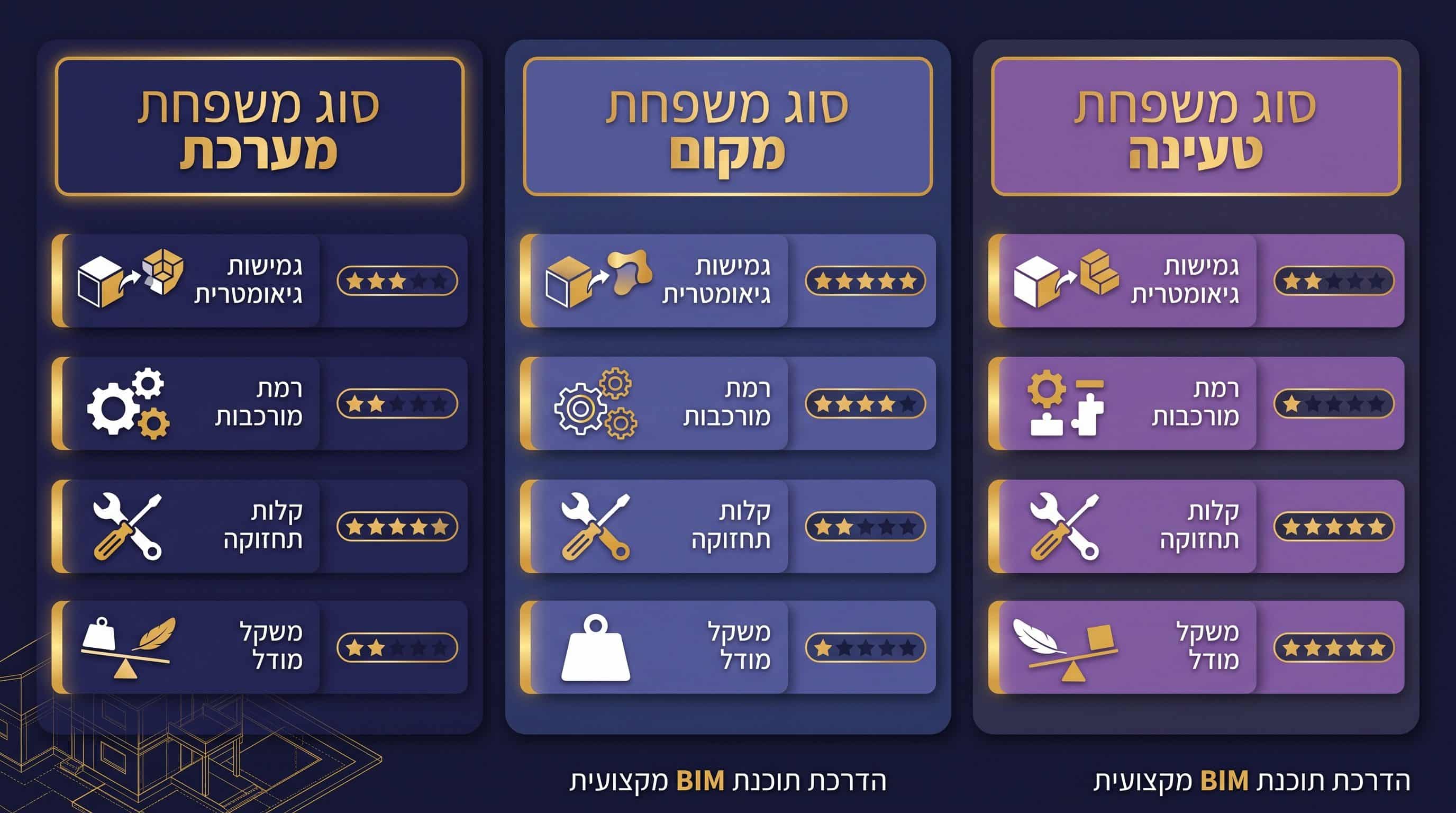

מה ההבדל בין Adaptive Families לבין משפחות רגילות?

ההבחנה כאן קריטית לכל מי שרוצה לבנות ספריית משפחות מקצועית. משפחה רגילה מבוססת על מישורי ייחוס ומידות קבועות מראש – היא מתאימה מצוין לדלתות, חלונות, ריהוט או פריטים סטנדרטיים שהתנהגותם צפויה.

רכיב אדפטיבי, לעומת זאת, בנוי סביב נקודות במרחב תלת-ממדי, והגיאומטריה שלו נגזרת מהיחסים בין הנקודות האלה. כלומר, אותה משפחה יכולה להיראות אחרת לגמרי בכל הצבה, מבלי שתצטרכו ליצור טיפוסים חדשים. זהו ההבדל בין רכיב שמוגדר מראש לבין רכיב שנמתח לפי תנאים.

כדי להשתלט על ההבחנה הזאת בצורה מקצועית, מומלץ לשלב תרגול מובנה במסגרת לימודי רוויט מקצועיים שמלווים אתכם מהיסודות ועד לבניית משפחות מורכבות.

תרחיש מהשטח: מתי לבחור ברכיבים גמישים ברוויט?

דמיינו פרויקט מגורים עם חזית גלית, שבה כל פנל אלומיניום חייב להשתנות בזווית ובגודל לפי מיקומו. עם משפחה רגילה, תצטרכו ליצור עשרות טיפוסים ידניים – משימה סיזיפית שגם קשה לתחזק. עם רכיב אדפטיבי, אתם בונים משפחה אחת שמגיבה למיקום הנקודות על המשטח המחולק, וכל הפנלים מתעדכנים אוטומטית.

תרחישים נפוצים נוספים כוללים מעקות לאורך גרם מדרגות מעוקל, אלמנטי הצללה (Shading Devices) על חזית זכוכית, קונסטרוקציות גשרים, ומודולים חוזרניים על גגות בעלי עקמומיות משתנה. במקרים פשוטים – ריהוט, ארונות, אלמנטים סטנדרטיים – עדיף להישאר עם משפחה רגילה כדי לא להעמיס על המודל.

איך יוצרים רכיב אדפטיבי שלב אחר שלב?

התהליך מתחיל בבחירת תבנית Generic Model Adaptive.rft, שהיא הסביבה הייעודית לבניית משפחות אדפטיביות. לאחר מכן מציבים נקודות אדפטיביות (Adaptive Points) במרחב, כאשר סדר ההצבה חשוב – מספר הנקודה קובע את סדר ההנחה בפרויקט.

סביב הנקודות בונים קווי ייחוס (Reference Lines) שמהווים את השלד הפרמטרי, ורק אז יוצרים את הגיאומטריה עצמה על גבי השלד. עקרון הזהב: בונים קודם את השלד, ורק אחר כך את הצורה.

פירוט טכני על יצירת נקודות אדפטיביות זמין במדריך הרשמי של Autodesk.

ניהול פרמטרים נכון ובדיקות יציבות

אחד הכשלים הנפוצים בבניית משפחות אדפטיביות הוא עודף פרמטרים. הכלל הפשוט: מגדירים פרמטר רק כאשר יש צורך אמיתי בשליטה עליו. חשוב להבחין בין פרמטרי Type – שמשנים את כל המופעים (Instances) של אותו טיפוס במודל – לבין פרמטרי Instance, שמאפשרים שליטה נפרדת לכל מופע.

בחזיתות פרמטריות, למשל, לרוב תרצו שהחומר יהיה Type אבל הזווית תהיה Instance. יש גם להפריד בין פרמטרים שמשפיעים על הצורה (רוחב, גובה, זווית) לבין פרמטרים אינפורמטיביים (יצרן, קוד מוצר, קטלוג) שישמשו ב-Schedules ובתיוג.

לפני שמשחררים משפחה לפרויקט, בצעו "Stress Test": שנו את מיקום הנקודות בטווחים קיצוניים, שנו פרמטרים לערכים גבוהים ונמוכים, סובבו זוויות, והכפילו מופעים. אם המשפחה נשברת – חזרו לשלד ותקנו מהשורש, לא בגיאומטריה.

הסבר מעמיק על שיקולי הבחירה זמין במסמך Autodesk University על פרמטרים ברוויט. חשוב גם להכיר תקלות נפוצות כמו זו במאמר התמיכה הרשמי של Autodesk.

עבודה נכונה עם פרמטרים ניתן להעמיק גם דרך המדריך על משפחות MEP ברוויט.

איך בונים ספריית משפחות שתשרת את המשרד שלכם לאורך זמן – ואיך BIMAP עוזרת

ספריית משפחות מקצועית היא נכס אסטרטגי למשרד תכנון. במקום לבנות משפחה חדשה בכל פרויקט, אתם בונים משפחות גמישות שמותאמות למגוון תרחישים. בבנייה כזו חשוב לקבוע קונבנציית שמות אחידה, לתעד את השימוש בכל משפחה, לחלק לקטגוריות ברורות, ולהחזיק גרסאות בקרה.

ב-BIMAP – האקדמיה לרוויט, בנינו מסלול שמחבר בין תיאוריה של מידול פרמטרי לבין פרויקטים אמיתיים מהשטח הישראלי, עם דגש על תרגול על מודלים אמיתיים, תמיכה של מרצים מהתעשייה, וקהילה מקצועית של לומדים ובוגרים.
