בנייה ירוקה ברוויט: המדריך המלא לתכנון בר קיימא עם Revit

🌱 מה זה בנייה ירוקה ברוויט ולמה בכלל משתמשים ברוויט לקיימות?

כשמדברים על Green Building Revit, מתכוונים ליכולת לנצל את המודל התלת-ממדי החכם לצורך סימולציות אנרגטיות, בדיקות תאורה טבעית, חישובי חומרים וכמויות – כל אלה מתוך אותו קובץ עבודה. הרוויט מרכזת את כל הנתונים במקום אחד: שכבות קירות וגגות עם מאפיינים תרמיים, חללים מוגדרים עם שטחים ונפחים, פתחים עם סוגי זיגוג, ומיקום גיאוגרפי מדויק.

המעבר מתכנון "על פי תחושה" לתכנון מבוסס נתונים (Data-Driven Design) הוא המהות של בנייה ירוקה ברוויט. אדריכל שרואה בזמן אמת שיחס החלון-קיר בחזית הדרומית חורג מהסף הרצוי יכול לשנות את התכנון לפני שהעניין הופך לבעיה ביועץ. מי שמבין את יתרונות העבודה ברוויט מזהה מהר שמדובר במעבר מתכנון על בסיס ניחושים לתכנון מבוסס מידע.

בשלב הקונספט (Massing), לשינויים יש את ההשפעה הגדולה ביותר על הביצועים הסביבתיים. סיבוב הגוש ב-15 מעלות, הוספת כנף מצליבה, או שינוי יחס החלון-קיר יכולים לשנות את צריכת האנרגיה בעשרות אחוזים – וזה לפני שהגענו לפרטי ביצוע. כפי שעולה מהדרישות של עיריית תל אביב-יפו בתחום תכנון בר קיימא, החשיבות של החלטות מוקדמות היא קריטית.

⚙️ מודל אנליטי לאנרגיה – צ'קליסט להכנת מודל נכון

אחד המושגים שמבלבלים משתמשים חדשים הוא ההבדל בין המודל האדריכלי לבין המודל האנליטי לאנרגיה (Energy Analytical Model). המודל האדריכלי נועד לשרטוטים, הדמיות ותיאום – הוא עשיר בפרטים. המודל האנליטי, לעומתו, הוא ייצוג מופשט: נפחי חללים ומשטחי מעטפת בלבד. לפי התיעוד הרשמי של Autodesk, רוויט יוצרת מודל אנרגטי נפרד שניתן לבדוק ויזואלית לפני שליחה לניתוח.

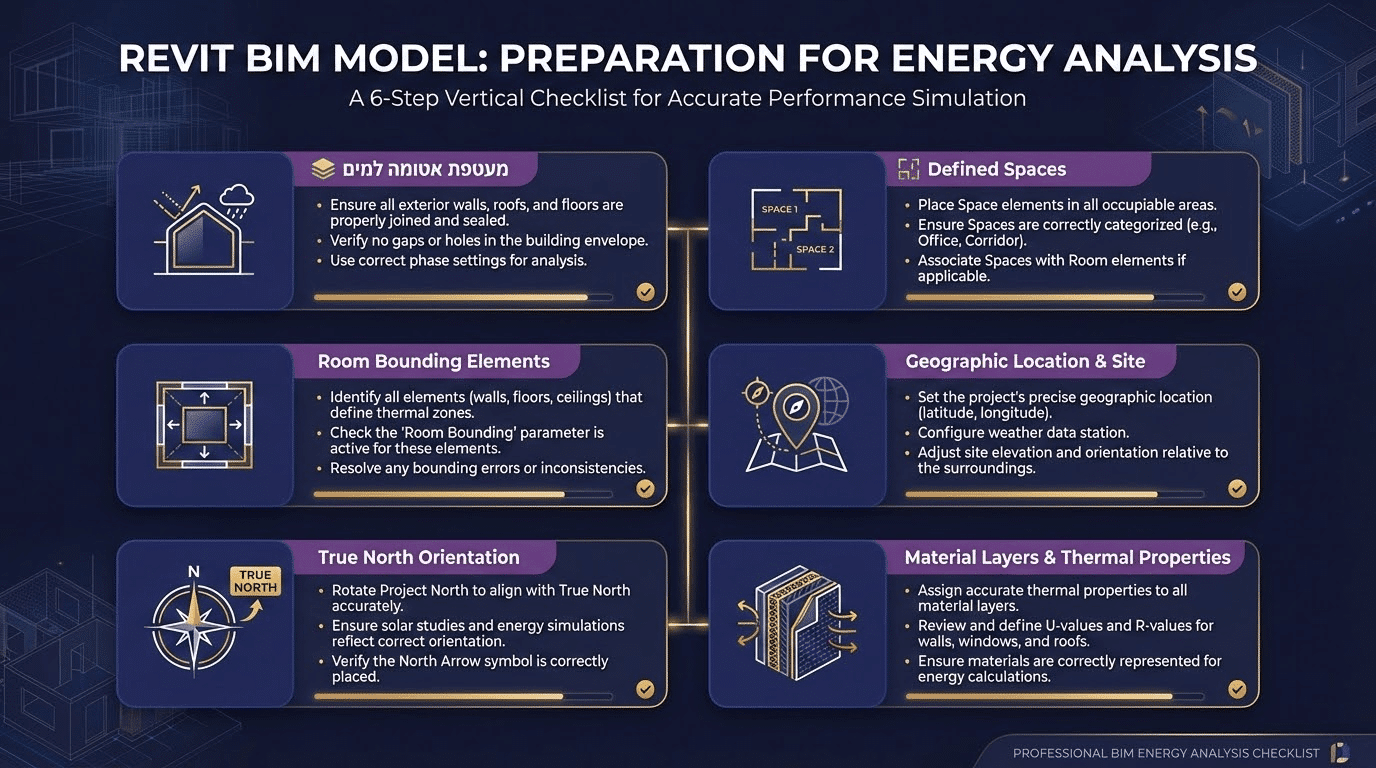

צ'קליסט: איך מכינים מודל רוויט לניתוח אנרגטי בצורה נכונה

לפני שמריצים סימולציה כלשהי, חובה לעבור על רשימת בדיקות מסודרת. הנה הפריטים הקריטיים:

כדי לאתר בעיות לפני שמריצים ניתוח, היכנסו ל-Energy Settings וצפו במודל האנליטי הוויזואלי. חפשו "חורים" – אזורים שבהם המעטפת לא נסגרת. בדקו גבהי חללים: לפעמים Room נמתח מהרצפה ועד הגג במקום עד לתקרה. ודאו שאין חפיפה בין חללים סמוכים.

☀️ ניתוח אנרגטי, הצללות ואור טבעי מתוך רוויט

לאחר שהמודל מוכן, מריצים סימולציה אנרגטית דרך הכלים המובנים ברוויט או כלים משולבים כמו Insight. הסימולציה מחשבת צריכת אנרגיה שנתית למ"ר (EUI – Energy Use Intensity), עומסי חימום וקירור משוערים לפי עונה, והשפעת רכיבי מעטפת שונים על הביצועים הכוללים. התוצאות מוצגות כגרפים וטבלאות שמאפשרים להשוות בין חלופות: "מה קורה אם מחליפים זכוכית כפולה בתלת-שכבתית?", "מה ההשפעה של הוספת פרגולה בחזית המערבית?".

בדיקת הצללות (Solar/Shadow Analysis) היא מהכלים הנגישים ביותר ברוויט. באמצעות כלי Sun Path ו-Sun Settings ניתן לדמות את מסלול השמש בכל יום ושעה. בישראל, התאריכים הקריטיים הם 21 ביוני (היפוך קיץ – שמש גבוהה) ו-21 בדצמבר (היפוך חורף – שמש נמוכה). בכל תאריך כדאי לבדוק לפחות שלוש שעות: בוקר (09:00), צהריים (12:00) ואחר הצהריים (15:00–16:00).

ניתוח אור טבעי (Daylighting) שואל שאלה אחרת: "כמה אור מגיע לפנים החלל, והאם הוא מספיק לעבודה נוחה?". לפי כלי Light Analysis של Autodesk, ניתן להריץ ניתוח תאורת יום ישירות מתוך רוויט ולקבל מפות צבע שמראות אזורים מוארים לעומת חשוכים.

מהתוצאות ניתן להחליט על שינוי יחס חלון-קיר בחזיתות בעייתיות, שיפור ערכי בידוד, הוספת אלמנטי הצללה, וחלוקה מחדש של אזורים תרמיים. הלולאה בין ניתוח לתכנון היא מיידית – וזה היתרון המרכזי של תכנון מבוסס BIM.

📤 ייצוא gbXML והקשר לתקן בנייה ירוקה ישראלי 5281

פורמט gbXML (Green Building XML) הוא הסטנדרט להעברת מידע ממודל BIM לתוכנות ניתוח אנרגיה מתקדמות כמו EnergyPlus, IES VE או DesignBuilder. לפי ההנחיות של Autodesk ליצוא gbXML, ישנן שתי שיטות יצוא עיקריות, ושתיהן דורשות מודל אנליטי נקי וסגור.

הקשר בין BIM לתקן בנייה ירוקה ישראלי 5281

רוב כשלי היצוא נגרמים מגיאומטריה מורכבת מדי: קירות מעוגלים שלא מתחברים לגג, שימוש באלמנטים גנריים (Generic Models) שרוויט לא מזהה כחלק מהמעטפת, או ריהוט שנחשב בטעות כחלק מהמבנה. הפתרון: יצירת עותק Detached נפרד לייצוא, הסתרת כל האלמנטים הלא-רלוונטיים, ופישוט גיאומטריה מורכבת.

תקן ישראלי 5281 הוא המסגרת הרגולטורית לבנייה ירוקה בישראל, ורוויט יכולה לסייע בצבירת ניקוד במספר פרקים מרכזיים שלו. בפרק האנרגיה – הוכחת ביצועי הצללה ובידוד תרמי. בפרק החומרים – כמויות מדויקות של חומרים ממוחזרים או מקומיים. ובפרק התאורה – ניתוח אור טבעי. לפי אגף בנייה ירוקה במשרד להגנת הסביבה, התקן מחייב צבירת מינימום 55 נקודות – ורוויט עוזרת לתעד ולהוכיח חלק ניכר מהן.

חשוב להבין: רוויט לא מחליפה את היועץ לבנייה ירוקה ולא מנפיקה תעודות. אבל היא מספקת את הנתונים המדויקים שהיועץ צריך, בצורה מסודרת ועקבית, ומפחיתה את מספר הסבבים של "תיקון נתונים" שמאטים כל פרויקט.

🧱 ניהול חומרים, כמויות ופחמן מגולם ברוויט

מה שמבדיל מודל "רגיל" ממודל שתומך בבנייה ירוקה הוא איכות המידע בחומרים. ב-Material Browser של רוויט יש לשונית Thermal שרוב המשתמשים מתעלמים ממנה – אבל בלי מוליכות תרמית, צפיפות וחום סגולי, המודל האנליטי עובד עם הנחות ברירת מחדל שעלולות להיות רחוקות מהמציאות.

מעבר למאפיינים התרמיים, מומלץ להוסיף פרמטרים מותאמים (Shared/Project Parameters) כמו: אחוז חומר ממוחזר, מקור ייצור (מקומי/יבוא), ותיוג "חומר מועדף". גם לחללים כדאי להוסיף פרמטרים כמו צפיפות אכלוס ושעות שימוש, שמשפיעים ישירות על חישובי אנרגיה.

טבלאות כמויות (Schedules) הן כלי עוצמתי שמתעדכן בזמן אמת. הנה חמש טבלאות שכדאי לבנות בכל פרויקט ירוק:

פחמן מגולם (Embodied Carbon) – סך הפליטות הקשורות לייצור, שינוע והרכבה של חומרי הבנייה. רוויט לא מחשבת פחמן מגולם באופן ישיר, אבל היא מספקת את הכמויות המדויקות (נפחי בטון, משקל פלדה, שטחי בידוד) שמשמשות בסיס לחישוב. ניתן לחבר את הנתונים לכלים חיצוניים כמו Tally או One Click LCA.

⚠️ טעויות נפוצות, עבודה מול יועצים ובניית תבנית ירוקה

חמש טעויות נפוצות שמכשילות בנייה ירוקה ברוויט

חמש טעויות שחוזרות שוב ושוב:

• מידול קירות כ"קליפות" ללא שכבות – קירות בעובי אחיד בלי שכבות בידוד מייצרים מודל אנרגטי שלא מייצג שום דבר.
• התעלמות מהצפון האמיתי – הפרש של 30 מעלות בין Project North ל-True North הופך כל בדיקת הצללה לחסרת משמעות.
• שימוש במשפחות כבדות ומורכבות – משפחות ברזולוציה גבוהה מדי מכבידות על המודל האנליטי ויוצרות גיאומטריה בעייתית.
• הנחה ש"רוויט עושה הכול לבד" – בלי הגדרת נתוני יסוד, התוצאות חסרות ערך.
• עבודה ללא תבנית מותאמת – פתיחת פרויקט מטמפלייט ברירת מחדל גוזלת זמן ויוצרת חוסר עקביות.

עבודה מול יועץ בנייה ירוקה: היועץ צריך מודל "נקי" עם מעטפת, פתחים, רצפות וגגות, עם מידע תרמי ואזורי שימוש. ההמלצה: ליצור View Template ייעודי לייצוא שמסתיר הכל חוץ מהאלמנטים הרלוונטיים, או ליצור קובץ Detached נפרד.

בניית תבנית ארגונית: טמפלייט שמותאם לבנייה ירוקה בישראל כולל מראש: מיקום ברירת מחדל ישראלי, סוגי קירות עם שכבות בידוד לפי ת"י 1045, טבלאות מוכנות, ופרמטרים ירוקים מוגדרים. השקעה של יום-יומיים חוסכת עשרות שעות בכל פרויקט.
