רוויט מתקדם לקונסטרוקציה — מהמודל לסט תוכניות מדויק

למי מיועד ומה ההבדל מהרמה הבסיסית

בשנים האחרונות, כמעט כל משרד תכנון קונסטרוקציה בישראל עבר לעבודה ברוויט — אבל רבים עדיין משתמשים בתוכנה כאילו מדובר בגרסה תלת-ממדית של לוח שרטוט. הם יודעים למקם עמוד, ליצור קורה ולהפיק חתך, אבל כשמגיע הרגע להוציא סט תוכניות שלם, לתאם מול אדריכלות ומערכות, או לייצר כתב כמויות אמין — הם חוזרים לעבודה ידנית שגוזלת שעות.

קורס Revit Structure Advanced לא מיועד למי שלומד את הממשק בפעם הראשונה. קהל היעד הוא מהנדסי מבנים, הנדסאים ומשרטטים שכבר יודעים למדל שלד בסיסי — עמודים, קורות, רצפות — אבל מרגישים שהם "ממציאים מחדש את הגלגל" בכל פרויקט. הרמה המתקדמת מתאימה גם למנהלי BIM שצריכים לבנות סביבת עבודה אחידה לצוות שלם, ולמשרדים שרוצים להפסיק "לסדר" תוכניות ולהתחיל לייצר אותן כמעט אוטומטית.

איך לבדוק אם אתם מוכנים? נסו לבצע שלוש משימות: הקימו פרויקט חדש עם Levels ו-Grids מסודרים, מדלו שלד בסיסי של שתי קומות, והפיקו שלושה גיליונות עם תכניות וחתך אחד לפחות. אם המשימות זורמות בלי לחפש בגוגל כל שתי דקות — אתם מוכנים.

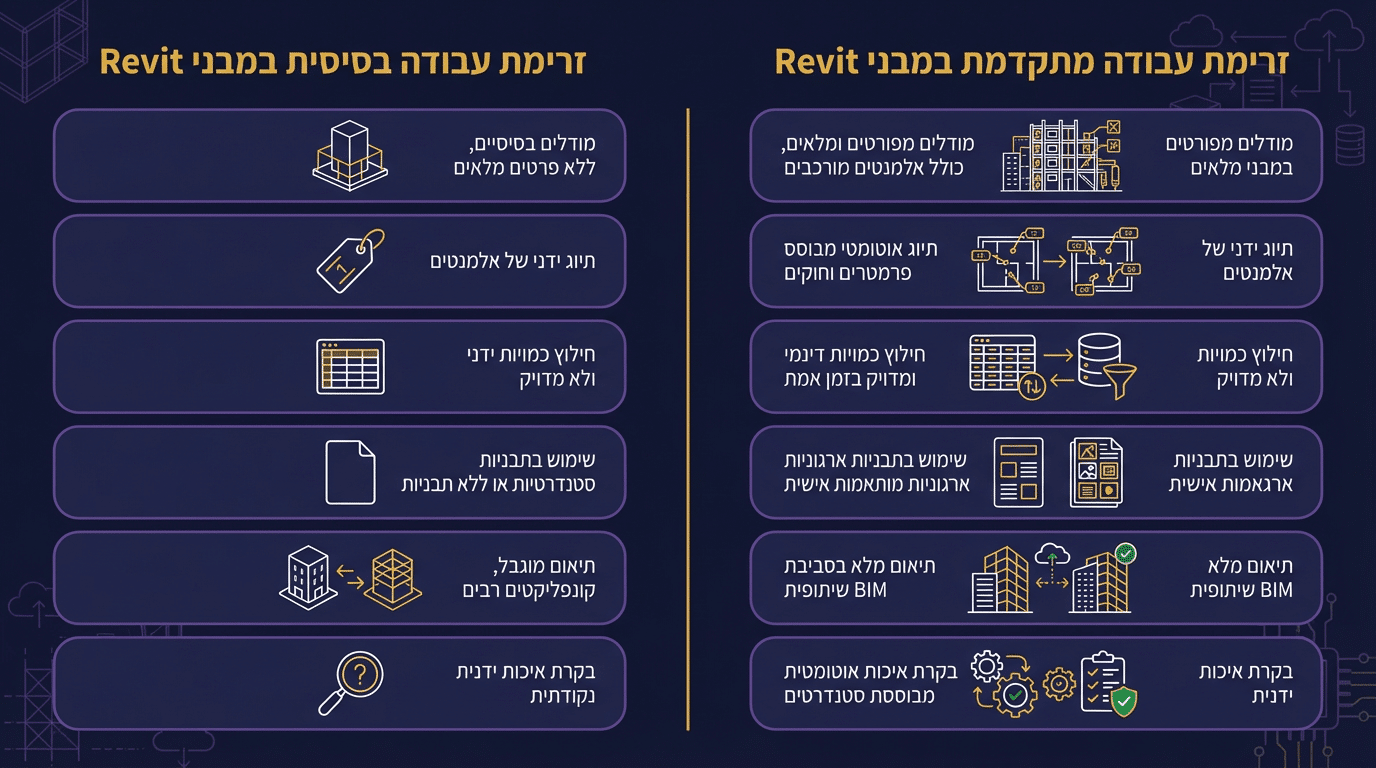

בקורס בסיסי לומדים "איך ליצור קורה". בקורס מתקדם לומדים איך לנהל שינוי חתך של 200 קורות בפרויקט, לעדכן את כל התיוגים, הכמויות והגיליונות בלחיצה אחת — בלי לשבור שום דבר. במסגרת קורס רוויט קונסטרוקציה באקדמיה, הדגש הוא על בניית תהליכי עבודה שעובדים במשרד תכנון אמיתי.

מה לומדים בפועל — משפחות פרמטריות, כמויות וטמפלטים

הרמה המתקדמת מתמקדת בנקודה קריטית: הפיכת המודל מ"גאומטריה יפה" ל"מכונה שמייצרת תוצרים". זה אומר שבמקום לבזבז שעות על עריכה ידנית של גיליונות, המודל עצמו עושה את העבודה — תיוגים, כמויות, סטטוסים ותצוגות מתעדכנים אוטומטית כשמשנים פרמטר אחד.

🔧 בניית משפחות פרמטריות לקונסטרוקציה

משפחות פרמטריות (Parametric Families) הן הלב של עבודה מתקדמת. במקום למדל כל חתך קורה מחדש, בונים משפחה אחת עם משתנים — רוחב, גובה, חומר, סוג חיבור — ומשנים רק את הפרמטרים. התוצאה: חיסכון אדיר בזמן ועקביות מלאה. בקורס מתקדם לומדים ליצור משפחות ליסודות מורכבים, קורות T, עמודים עם פרטי חיבור ואלמנטים ייחודיים. חשוב לציין שבניית משפחות "כבדות" מדי עלולה לפגוע בביצועי הקובץ — לכן לומדים גם את העקרונות לאופטימיזציה של משפחות כדי לשמור על קובץ קל ויעיל.

📊 הפקת כמויות שאפשר לסמוך עליהן

אחד הכישלונות הנפוצים בפרויקטי קונסטרוקציה הוא כתב כמויות שלא תואם את המודל. זה קורה כשבונים Schedule מהיר בלי לוודא שהפרמטרים מלאים ונכונים. ברמה המתקדמת לומדים לבנות Schedules שמבוססים על פרמטרים מוגדרים — חומר, חתך, שלב ביצוע, סטטוס — ומוסיפים Calculated Values שמפיקים שדות כמו נפח בטון לפי קטגוריה או ספירת עמודים לפי טיפוס. ארבעה שדות הם חובה בכל אלמנט מבני: חומר (Material), חתך או טיפוס (Type), שלב (Phase Created), והערה/סטטוס. כשאחד מהשדות ריק, הכמויות "משקרות".

📌 תרחיש מהשטח: שינוי חתך 350 קורות באמצע פרויקט

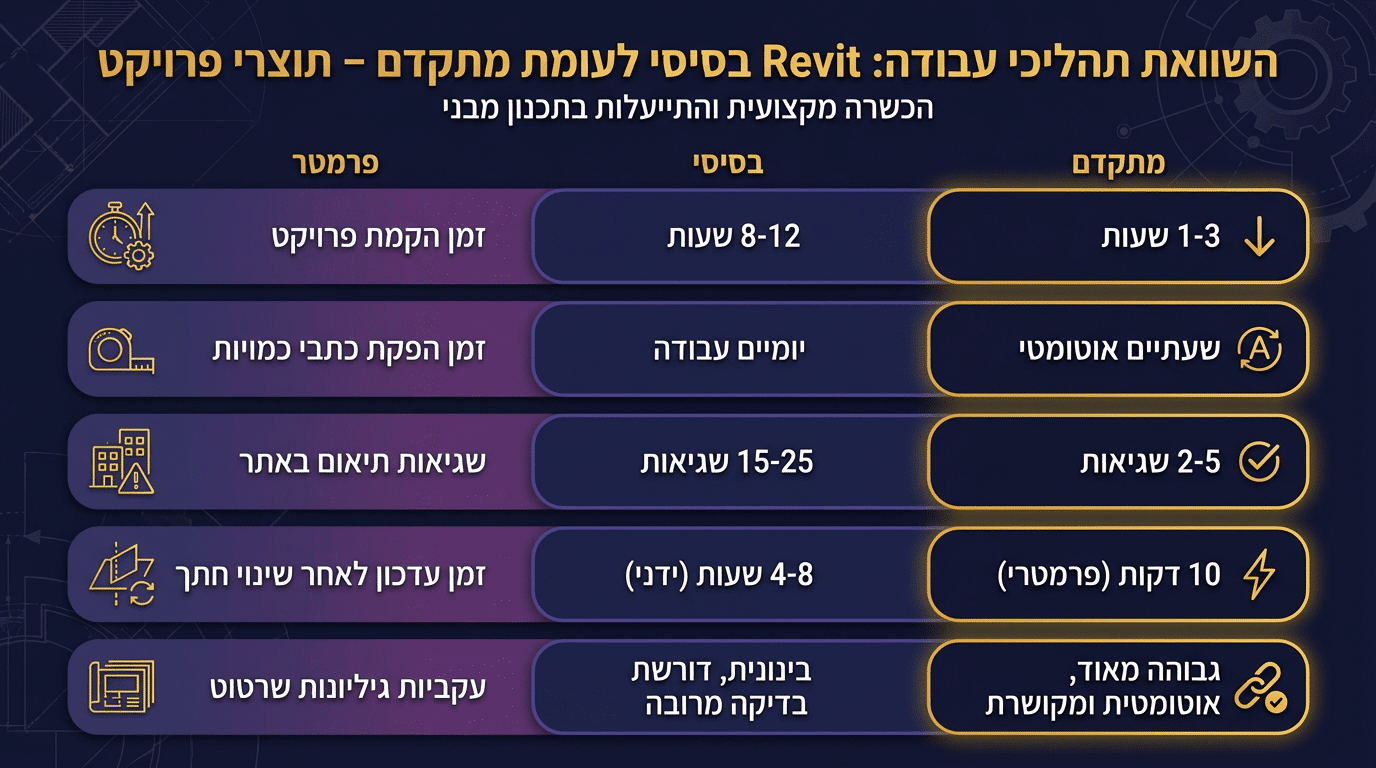

תארו לעצמכם פרויקט עם 350 קורות מטיפוס מסוים. המהנדס מחליט לשנות את החתך אחרי סבב בדיקות. בעבודה בסיסית, מישהו עובר קורה-קורה, מעדכן, מתקן תיוגים. ברמה מתקדמת, משנים את ה-Type אחד, כל התיוגים מתעדכנים אוטומטית, הכמויות משתנות בזמן אמת, והפילטרים הגרפיים מסמנים מיד אם יש בעיה. הבדל של שעות — ולפעמים ימים.

🗃 איך בונים טמפלט משרדי שחוסך 40% מזמן ההקמה?

טמפלט (Template) הוא קובץ שמכיל את כל ההגדרות שחוזרות על עצמן: סגנונות קו, פונטים, Object Styles, View Templates, סכמת ארגון Browser, גיליונות עם כותרות מוכנות ורשימות תיוג. טמפלט טוב כולל לפחות שש תבניות תצוגה: תכנית קונסטרוקציה כללית, תכנית תקרות/רצפות, חתכים, פרטים קונסטרוקטיביים, תכנית עבודה, ותכנית תיאום. בנוסף חייבים להיות מוגדרים: סטנדרט שמות, Line Weights מותאמים, Annotation Styles אחידים, ומבנה גיליונות עם Titleblock משרדי.

תיוגים חכמים, Grids ו-Levels — הבסיס שמחזיק הכל

🚨 טעויות נפוצות שמאטות את העבודה

בעבודה עם משרדי תכנון, אנחנו רואים דפוסים חוזרים של טעויות שגורמות לבזבוז זמן משמעותי. הטעות הראשונה: שימוש בטקסט ידני במקום תיוגים מבוססי פרמטרים — כל שינוי מחייב עדכון ידני של עשרות תוויות. הטעות השנייה: העדר View Templates — כל מבט נראה אחרת, ובכל גיליון צריך "לסדר" מחדש. הטעות השלישית: עבודה בלי Shared Parameters — מה שמונע שיתוף נתונים בין Schedules, Tags ו-Filters.

🏗 Grids ו-Levels: "השלד" שמחזיק את כל המודל

רשת צירים (Grids) ומפלסים (Levels) הם הבסיס של כל פרויקט מבני, ודווקא כאן קורות הרבה טעויות. שינוי גובה של Level בלי לשים לב לתלויות עלול "להפיל" רצפות, קורות ועמודים שלמים. ברמה המתקדמת לומדים לנעול (Pin) את הצירים והמפלסים, להגדיר שמות בפורמט אחיד — שפה אחת, מספור רציף, בלי כפילויות — ולהפריד בין מפלסי תכנון (שמופיעים בגיליונות) למפלסי עזר (Reference Levels) שמשמשים רק לעבודה פנימית.

🏷 תיוגים חכמים — למה "Tag ידני" הורס לכם את הפרויקט?

כשמתייגים אלמנט עם טקסט ידני במקום Tag שמבוסס פרמטר, יוצרים פצצה מתקתקת. ברגע ששם החתך משתנה, התג הידני נשאר עם המידע הישן — ואף אחד לא שם לב עד שמישהו באתר מגלה אי-התאמה. תיוגים חכמים מבוססים על פרמטרים של האלמנט עצמו: כשהאלמנט משתנה, התג מתעדכן אוטומטית.

Type Mark מול Mark — מתי משתמשים בכל אחד? Type Mark הוא פרמטר ברמת הטיפוס — כל הקורות מאותו סוג יקבלו את אותו הסימון. Mark הוא פרמטר ברמת הפריט הבודד (Instance) — כל קורה מקבלת מספר ייחודי. שימוש נכון: Type Mark לזיהוי חתך/סוג בתוכניות, Mark למספור סדרתי ברשימות ובפרטים. ערבוב בין השניים יוצר כפילויות ובלבול.

🔄 ניהול שלבים (Phasing) — פרויקטי שיפוץ וחיזוק

פרויקטי שיפוץ וחיזוק הם בין המורכבים ביותר לניהול ברוויט, כי צריך להציג שלושה מצבים במקביל: קיים, להריסה, וחדש. ברמה המתקדמת מגדירים Phases ו-Phase Filters שיוצרים תכניות הריסה ובנייה נפרדות מאותו המודל — בלי לשכפל אלמנטים ובלי ליצור קבצים נפרדים. ניתן להעמיק דרך התיעוד הרשמי של Phase Filters של Autodesk.

תיאום בין דיסציפלינות ובקרת איכות

🔥 תיאום מול אדריכלות ומערכות — איפה רוב הכסף נשרף?

האתגר הגדול ביותר בהנדסת מבנים אינו המידול עצמו, אלא התיאום בין הדיסציפלינות. קורה שחוצה תעלת מיזוג, עמוד שנמצא באמצע חלל שהאדריכל תכנן כפתוח, רצפה שלא מתיישרת עם המפלס של יועץ האינסטלציה — כל אלה טעויות שמתגלות באתר ועולות הרבה כסף. ברמה המתקדמת לומדים לעבוד עם קישורים (Links), להשתמש ב-Copy/Monitor כדי לסנכרן Levels ו-Grids עם מודל האדריכלות, ולהפעיל Interference Check כדי לזהות התנגשויות מוקדם.

חשוב לדעת שעבודה בשיטות BIM מתקדמות היא כיום דרישה סטנדרטית במכרזים ציבוריים בישראל. כפי שניתן לראות במכרזי תשתיות לאומיים, הדרישה למודל מידע מלא ומתואם הופכת לתנאי סף — לא ליתרון תחרותי.

✅ מה חייבים להגדיר לפני שמתחילים תיאום?

לפני שמקשרים מודל ראשון, חובה ליישר ארבעה דברים: נקודת ייחוס משותפת (Shared Coordinates), יחידות מידה זהות, כיוון צפון אחיד, וסטנדרט שמות למפלסים ולצירים. בלי זה, המודלים "צפים" אחד ביחס לשני, וכל בדיקת התנגשויות הופכת לחסרת משמעות.

🔍 בקרת איכות (QA/QC) — הצ׳ק-ליסט שמונע טעויות יקרות

מודל "נקי" הוא מודל שעובר בדיקות לפני כל הגשה. לא בדיקה ויזואלית של "נראה בסדר", אלא תהליך שיטתי שמכסה את הנקודות הקריטיות. ברמה המתקדמת בונים Views ייעודיים לבקרת איכות — תצוגות שמבליטות אלמנטים בגבהים לא נכונים, קורות לא מחוברות, עמודים בלי טיפוס, ואלמנטים שלא משויכים לשלב.

ביצועים, תהליכי עבודה ותיק עבודות

⚡ ביצועים בפרויקט גדול — למה הקובץ "נתקע" ומה עושים?

פרויקטים גדולים ברוויט — עם אלפי אלמנטים, קישורים מרובים ומשפחות מורכבות — עלולים להאט משמעותית. הפתרון אינו "לקנות מחשב חזק יותר" (למרות שזה עוזר), אלא משמעת מודלינג: הימנעות ממשפחות In-Place חוזרות, צמצום רמת פירוט (LOD) במבטים שלא דורשים זאת, וניהול נכון של קישורים — Unload של מודלים שלא נדרשים ברגע נתון. אלה עקרונות שמפורטים גם בהנחיות Autodesk לאופטימיזציה.

🛠 תהליך עבודה מומלץ — שישה שלבים

הדרך היעילה לעבוד בקונסטרוקציה ברוויט היא תהליך קבוע: הקמה מטמפלט, מידול שלד, תיעוד (תיוגים וכמויות), בקרת איכות, הפקת גיליונות, וניהול רוויזיות. מה שמבדיל עבודה מתקדמת מבסיסית הוא ההפרדה בין מבטי עבודה (Working Views) למבטי הדפסה (Sheet Views) — מבטי העבודה מותאמים לנוחות המידול, ומבטי ההדפסה נשלטים על ידי View Templates שמבטיחים אחידות מוחלטת. טמפלט טוב כולל גיליונות מוכנים עם כותרות, מסגרות ופרטי סטנדרט — כולל טבלת רוויזיות, חותמת משרד ומקרא.

💼 מה צריך לכלול תיק עבודות של ממדל/ת קונסטרוקציה?

שוק העבודה מחפש לא רק "מכירים רוויט" אלא "יודעים להוציא ממנו פרויקט". תיק עבודות חזק כולל מודל מבני שלם (לא רק צילומי מסך של גאומטריה), דוגמאות לגיליונות תוכניות מודפסים, כתבי כמויות שהופקו מהמודל, ודוגמה לתיאום בין דיסציפלינות. אם יש לכם גם דוגמה לטמפלט שבניתם — זה מראה על רמה מתקדמת שמעטים מגיעים אליה בלי הכשרה מסודרת.

למה ללמוד דווקא ב-BIMAP — והצעד הבא

BIMAP היא מרכז הדרכה מורשה של Autodesk, מה שאומר שהתעודה שמקבלים מוכרת בינלאומית. אבל מעבר לתעודה, שלושה דברים מבדילים את הלמידה כאן:

• מרצים מהשטח: מהנדסים ואדריכלים שעובדים בפרויקטים אמיתיים — הם לא מלמדים "תיאוריה של תוכנה" אלא "איך לשרוד פרויקט בלוח זמנים צפוף".
• פרקטיקה ישראלית: תקנים מקומיים, שיטות עבודה נהוגות במשרדים בארץ, ודרישות מסירה שרלוונטיות לשוק המקומי.
• קהילה פעילה: בוגרי BIMAP ממשיכים לקבל תמיכה, עדכונים ומענה מקצועי גם אחרי סיום הקורס.

אם אתם רוצים לטעום את שיטת הלימוד לפני ההרשמה, ניתן להתרשם ממגוון שיעורים במסגרת קורס רוויט אונליין בחינם באתר.

🌟 הצעד הבא נמצא בידיים שלכם

שליטה ברוויט מתקדם לקונסטרוקציה היא לא רק עניין טכני — היא היכולת לייצר תוצרים מדויקים, לעבוד מהר יותר, ולהימנע מהטעויות שעולות הכי הרבה כסף. אם אתם מרגישים שאתם יודעים "מספיק" כדי לעבוד, אבל לא מספיק כדי להוביל פרויקט בביטחון — זה בדיוק הפער שקורס מתקדם נועד לסגור.

רוצים לדעת איזה מסלול מתאים בדיוק לרמה ולניסיון שלכם? צרו קשר עם הצוות של BIMAP ונעזור לכם לבחור את הכיוון הנכון — מהשיעור הראשון ועד העבודה בשטח.
