מעבר מ-AutoCAD ל-Revit: המדריך המלא למיגרציה מוצלחת במשרד תכנון

🔀 מה זה "מעבר מ-AutoCAD ל-Revit" בפועל (ולמה זה לא רק החלפת תוכנה)?

כשמדברים על שדרוג מאוטוקאד, הרבה אנשי מקצוע מדמיינים שהם פשוט ילמדו ממשק חדש וימשיכו לעבוד באותה שיטה. המציאות שונה לגמרי. ב-AutoCAD אתם משרטטים קווים שמייצגים קיר. ברוויט אתם בונים אובייקט "קיר" שמכיל מידע: גובה, חומריות, שכבות, ביצועים תרמיים. ההבדל הזה משנה את כל שרשרת התכנון – מהסקיצה הראשונה ועד לכתב הכמויות.

כפי שעולה ממחקרים אקדמיים, BIM מוגדר כגישה לניהול מידע לאורך כל מחזור חיי הפרויקט, ולא רק ככלי שרטוט תלת-ממדי. המשמעות: אתם לא רק "מציירים" אחרת, אתם מנהלים מידע אחרת. היתרון הבולט ביותר הוא עקביות – כששינוי בקיר מתעדכן אוטומטית בחתכים, בחזיתות ובטבלאות הכמויות, נחסכות עשרות שעות של תיקוני יד.

מעבר לכך, תיאום בין דיסציפלינות הופך לשיטתי: אפשר לזהות התנגשויות בין מערכות לפני שמגיעים לאתר הבנייה. מחקר מאוניברסיטת אריאל מדגים כי זרימת עבודה מבוססת BIM משפרת את התקשורת בצוות ומפחיתה את משאבי השרטוט הנדרשים לתיאום היתרים. במקום בלוקים סטטיים, עובדים עם משפחות פרמטריות שיכולות לשנות מידות, חומרים וייצוגים לפי הצורך.

📄 האם אפשר "להמיר" קבצי DWG למודל BIM אמיתי?

התשובה הקצרה: אין כפתור קסם. קווים בקובץ DWG הם "טיפשים" – הם לא יודעים אם הם מייצגים קיר, דלת או צינור. גם אם תנסו ליצור גיאומטריה תלת-ממדית מתוכם, התוצאה לא תהיה מודל BIM אמיתי עם מידע שימושי. האסטרטגיה הנכונה היא להשתמש ב-DWG כרפרנס (Reference) – בדומה לנייר שקוף שמניחים מתחת – ולבנות מעליו את המודל ברוויט עם רכיבים חכמים.

מתי נכון לקשר DWG (Link) ומתי לייבא (Import)? ההבדל קריטי. לפי התיעוד הרשמי של Autodesk, שימוש ב-Import עלול לגרום לבעיות ביצועים ולזיהום המודל בסגנונות קו ותוכן מיותר. ההמלצה כמעט תמיד היא Link CAD: הקובץ נשאר חיצוני, ניתן לעדכן אותו, ואינו מנפח את קובץ הרוויט.

איך מכינים קובץ DWG לפני שימוש כבסיס? לפני שמקשרים DWG לרוויט, בצעו: ניקוי שכבות וסגנונות מיותרים באמצעות פקודת Purge, ווידוא שיחידות המידה נכונות (מטרים/סנטימטרים). חשוב במיוחד להזיז את השרטוט לנקודת האפס (0,0) – אחרת, ברוויט הגיאומטריה עלולה להופיע במרחק עצום מנקודת הבסיס, מה שגורם לבעיות גרפיות וחישוביות.

מה לא כדאי להביא מה-DWG? מילויים (Hatch) מורכבים, בלוקים עם רמת פירוט גבוהה מדי, וטקסטים בפונטים לא סטנדרטיים – כל אלה מכבידים על הפרויקט בלי תועלת. השאירו מה-DWG רק את הגיאומטריה הבסיסית.

🛠 תהליך מיגרציה מסודר במשרד תכנון – מאיפה מתחילים?

מעבר מ-AutoCAD ל-Revit הוא תהליך מובנה ולא אירוע חד-פעמי. הצעד הראשון הוא מינוי "מוביל הטמעה" – אדם שמבין גם את הצד הטכני וגם את הצד התהליכי. בד בבד, הכשרת הצוות היא הבסיס לכל תהליך מוצלח. קורסים מקצועיים כמו אלו המוצעים במסגרת האקדמיה לרוויט מבטיחים יישור קו בידע ומונעים מצב שכל אחד "ממציא את הגלגל" לבד.

📅 באמצע פרויקט או רק בתחילת אחד חדש?

ההמלצה הגורפת: התחילו בפרויקט חדש. הסבת פרויקט שכבר נמצא בשלבי תכנון מתקדמים דורשת עבודה כפולה – מידול של מה שכבר שורטט – ויוצרת לחץ על צוות שעדיין לומד. אם בכל זאת חייבים באמצע פרויקט, הגדירו גבולות ברורים: מה נשאר כשרטוט DWG, מה עובר למודל, ומי "מקור האמת" לתיעוד בכל שלב.

מה עושים עם ספריית בלוקים ופרטים קיימת מה-CAD? הידע שנצבר שנים לא הולך לפח. רוויט מאפשר לייבא פרטי שרטוט (Drafting Views) בפורמט DWG ולהשתמש בהם כתוכן דו-ממדי – למשל פרטי איטום או חיבורי קיר/רצפה סטנדרטיים. האסטרטגיה הנכונה היא היברידית: פרטים גנריים וקבועים נשארים בדו-ממד, המבנה עצמו נבנה כמודל.

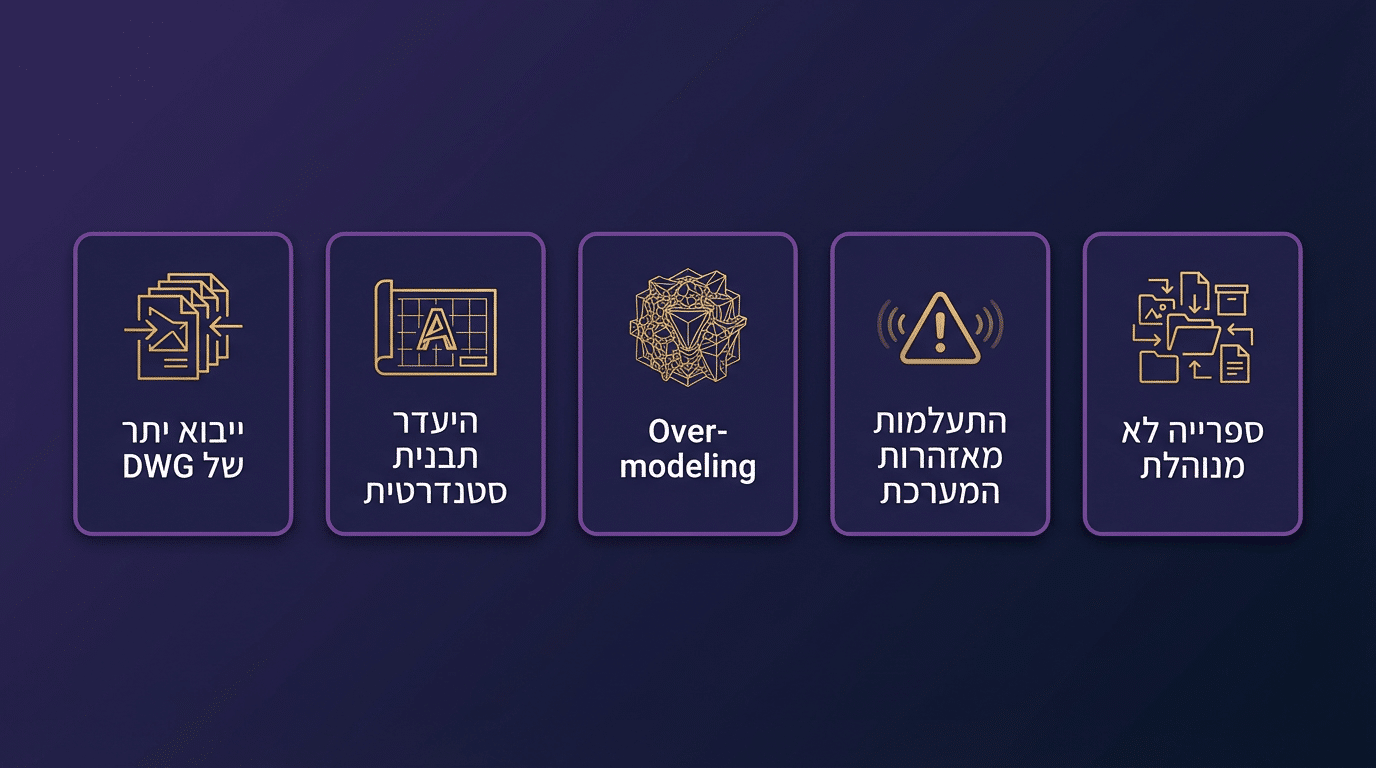

⚠️ חמש הטעויות הנפוצות ביותר במעבר מ-CAD ל-BIM

מיגרציה מוצלחת דורשת משמעת – לא רק ידע טכני. כללי עבודה כתובים, בדיקות איכות שוטפות, ותהליך שיפור מתמיד לאחר כל פרויקט הם מה שעושה את ההבדל בין "משרד שמנסה רוויט" לבין "משרד שעובד ברוויט".

🤝 איך עובדים בצוות על אותו פרויקט בלי התנגשויות?

זה אחד היתרונות הגדולים של רוויט מול CAD: מספר אנשים יכולים לעבוד על אותו בניין בו-זמנית. המנגנון נקרא Worksharing, ומבוסס על קובץ מרכזי (Central Model) שממנו כל אחד מושך עותק מקומי. לפי ההנחיות הרשמיות של Autodesk, חשוב לבצע סנכרון (Sync with Central) בתדירות קבועה ולשמור על תקשורת בין חברי הצוות.

חלוקת אחריות לפי אזורים, קומות או דיסציפלינות מונעת מצבים שבהם שני אנשים עורכים את אותו אלמנט ויוצרים קונפליקט. הגדרת Worksets (קבוצות עבודה) מאפשרת שליטה ברמת הפרט על מי אחראי על מה.

תבנית פרויקט ו-Template: תבנית פרויקט (Project Template) היא "קובץ האב" שמכיל את כל ה-DNA של המשרד שלכם ברוויט. היא כוללת סוגי קירות, הגדרות טקסט ומידות, כותרות גיליון עם לוגו, מבטים מסודרים, וכללי הדפסה. תבנית טובה חוסכת עשרות שעות בתחילת כל פרויקט ומונעת טעויות של משתמשים חדשים שלא יודעים מאיפה להתחיל.

גישה נוספת שמצמצמת את הפגיעה בתפוקה היא הנגשת תוכן לימודי גמיש – כמו קורס רוויט אונליין – שמאפשר לצוות לרענן ולהשלים פערים בזמן אמת, בלי לעצור את העבודה.
